| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-3000/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 3000KVA |
|---|---|---|---|
| Birincil Voltaj: | 12470V veya özel | ikincil voltaj: | 480Y/277 |
| Vektör grubu: | Dyn1 | Sıcaklık artışı: | 65°C |
| Empedans (Tipik): | %5,75 | Sarma Malzemesi: | Bakır |
| Vurgulamak: | 3000Kva Pad Montajlı Transformör,12.47kv bantlı transformatör,13.8kv bantlı transformatör |
||

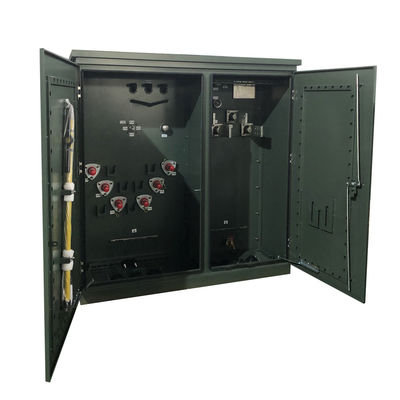

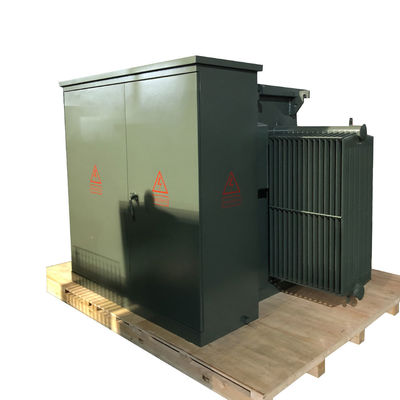

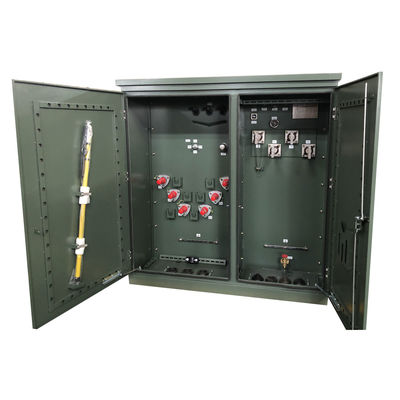

3000mva Üç Fazlı Döngü Besleme 3 Fazlı Radyal Besleme 2.47kv 13.2kv 13.8kv
WINLEY, ilgili ANSI®/IEEE® standartlarına uygun olan sıvı dolu Üç Fazlı Yataklı Dağıtım Transformörlerinin kapsamlı bir yelpazesi sunar.34'e kadar yüksek voltajı taşıyabilen.5 kV ve 5.000 kVA'ya kadar olan değerlendirmeler, bu transformatörler, güç alt istasyonları ve endüstriyel güç tüketimi de dahil olmak üzere yüksek voltaj ve önemli kapasite gerektiren uygulamalar için idealdir.
Yapı
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | Aşağı basamaklı işlem (Yukarı basamaklı işlem için onaylanmamıştır) |
| Aşama | Üç Aşama |
| Kapasite | 3 MVA (3000 KVA) |
| Vektör grubu | DYN1 |
| Birincil Voltaj | 12470V |
| İkincil Voltaj | 480Y/277 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | 50,0-7,5% |
| Sıvı (Yağ) Ağırlığı* | 2,545 lb |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 63 dBA |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft (1000 metre) |
| Boyutlar* | 90 W x 80 D x 83-H |
| Kuru ağırlık (yağ olmadan) * | 5,810 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 12,576 lb |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Özellikleri | Pentahead Bolt Giriş Montajı |
| Toplam yük kaybı (watta) %50 | +/- 12,090W |
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Teknik çizimler
İsteğe bağlı aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
