| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-150/12.47 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 150 KVA |
|---|---|---|---|
| Birincil Voltaj: | 12470GrdY/7200 | İkincil Voltaj: | 480Y/277 |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Kabuk malzemesi: | Bakır |
| Empedans (Tipik): | %5,75 | Verimlilik: | %99.00 |
| Vurgulamak: | 150 Kva Pad Montajlı Transformör,480V bantlı transformatör,3 fazlı bantlı transformatör |
||

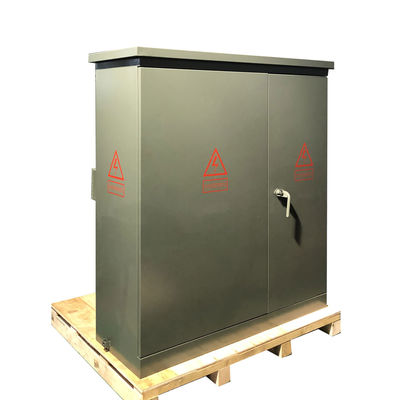

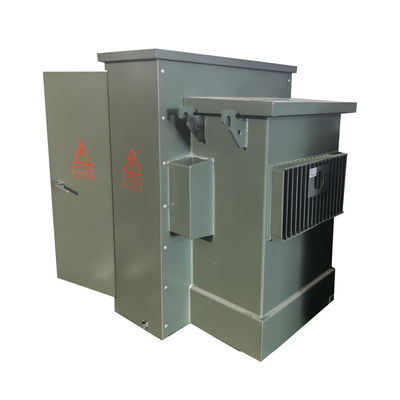

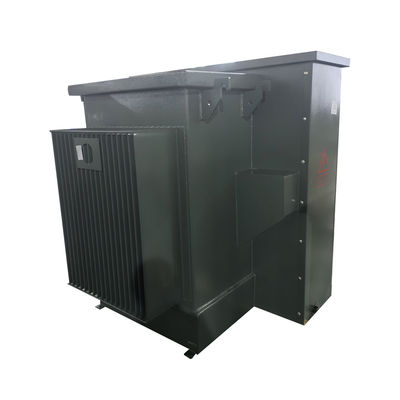

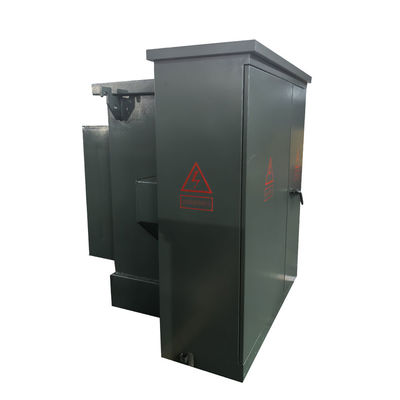

150 Kva 3 Fazlı Yataklı Transformör Yağı Daldırılmış 12.47 KV'dan 480 V'ye Düşür
Açıklama
Bu alt istasyonu kullanıcı ve müşterilerin gereksinimlerine göre çizim / tek çizgi diyagramı (SLD) ve ihtiyaçlarına göre yapabiliriz. Bu alt istasyonu IEC1330,H uluslararası standardına göre tasarladık ve ürettik.VStandart IEC62271-200.

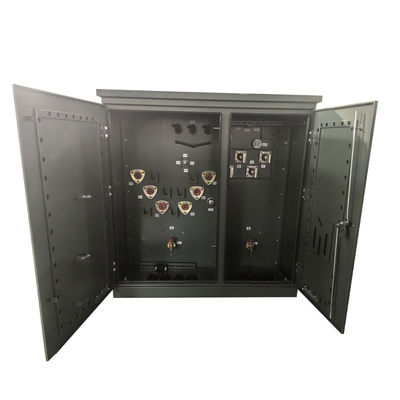

HV ve LV bölmesi tamamlandı.
1) H.V. bölmesi, güç kaynağını 1 kez test ederken çeşitli güç kaynağı yöntemlerine sahiptir, ayrıca H.V.testing talebine ulaşmak için H.V.testing cihazlarıyla da kurulabilir.
2) Transformör bölmesi S11,S13 veya diğer düşük tüketimli yağlı transformatör ve kuru tip transformatör olarak seçilebilir.Transformör bölmesi otomatik başlatma rüzgar soğutma sistemleri ve aydınlatma sistemlerine sahiptir.
3.) Düşük voltajlı bölme kullanıcıların ihtiyaçlarına göre yapılabilir, elektrik güç kaynağı sistemi olmak için sabit veya montaj yapısı benimser, ışık dağıtımı gibi birçok işlevi vardır,güç dağıtımıElektrik dağıtım kalitesini artırmak ve kullanıcıyı memnun etmek için.
Bu alt istasyon gövdesinin çoğunlukla metal malzemesi, paslanmaz çelik malzemesi, metal olmayan malzemeler vardır. Kullanıcı ve müşteriler tarafından seçilebilir.
Bu alt istasyon, elektrik kablosu güç ağında çok önemli bir güç dağıtım ve güç kaynağı birimidir. Bu, H.V. kontrolü, koruması ve dönüştürmesi ile tamamlanmış bir güç kaynağı türüdür.dağıtım.. 3 fazlı AC 50Hz ve 1600KVA'ya kadar değerlendirilmiş akım transformatöründe kullanılır. Endüstriyel ve madencilik işletmelerinde, konut mahallelerinde, hastanelerde, alışveriş merkezlerinde,Yüksek binalar ve diğer dağıtım sistemleri.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Aşama | Üç Aşama |
| Kapasite | 150 KVA |
| Vektör grubu | YY0 |
| Birincil Voltaj | 12470GrdY/7200 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| İkincil Voltaj | 480Y/277 |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Impedans (Tipik) | 1.2-6.0% Tipik |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Yükseklik derecesi | Deniz seviyesinden 3300ft (1000 metre) |
| Temel malzeme | Tahıl yönelimli çelik |
| Tank malzemesi | Kaplı çelik |
| Kabine malzemesi | Kaplı çelik |
| Temel platform malzemesi | Kaplı çelik |
| Kapalılık derecesi | NEMA 3R Hava Durumuna Karşı |
| Boyutları | 74'W x 49'D x 50'H |
| Ağırlık | 2700 pound. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
Ürün çizimleri
Normal kullanım için çevresel koşullar
Yükseklik: 1000 metreden fazla değil.
Çevre sıcaklığı: +40°C'den fazla değil, -25°C'den az değil, günlük ortalama sıcaklık farkı 35°C'den fazla değil, yıllık ortalama sıcaklık farkı 20°C'den fazla değil;
Rüzgar hızı 35m/s'yi geçmez.
Kurulum alanında patlama tehlikesi yoktur, kimyasal korozyon ve şiddetli titreşim yoktur;
Soğutma yöntemi: doğal hava soğutması (AN).
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
