| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-250/5 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Değerlendirilmiş kapasite: | 250kva |
|---|---|---|---|
| Soğutma Sınıfı: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıklık: | 50Hz/60Hz |
| Birincil Voltaj: | 4160GrdY/2400 | ikincil voltaj: | 240/120V |
| Sarma Malzemesi: | Bakır | Verimlilik: | %99,20 |
| Vurgulamak: | Tek fazlı bantlı transformatör,4160V elektrik dağıtım bantına monte edilmiş transformatör,250kva Pad Montajlı Transformör |
||

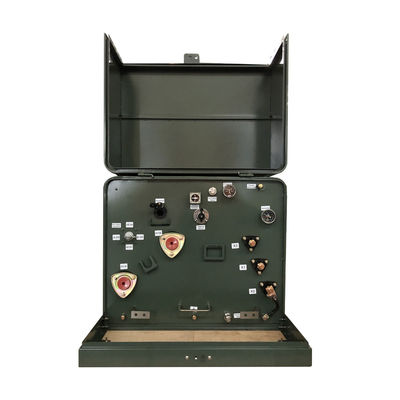

250Kva Tek Fazlı Taşıtlı Transformör Yağı Daldırılmış Güç Elektrik Dağıtımı 4160V
yapısı
Özetleme
1) Tek fazlı bantlı transformatörler, genellikle açık havada bulunan, kapılı ve kilitli bir dolaba yerleştirilir.
2) Bu dağıtım transformatörlerinin hepsi yağ yalıtımlı, sef soğutmalı, döngü veya radyal besleme ile mevcuttur ve ölü cephedir.
3)Bu transformatörler, transformatörlerin takılacağı devre türüne göre seçilen iki temel radyasyon ve döngü besleme yapılandırması ile sunulur.
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 250 |
| Birincil Voltaj | 4160GrdY/2400 |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 60 KV |
| İkincil Voltaj | 240/120V (L-N-L) |
| İkincil Fazor | Çifte sarma tek fazlı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| Verimlilik | DOE 2016 Standartını karşılamak |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft (1000 metre) |
| Tank malzemesi | 304 paslanmaz çelik |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99.20% |
| Toplam yük kaybı (Watt) * | +/- 3445W |

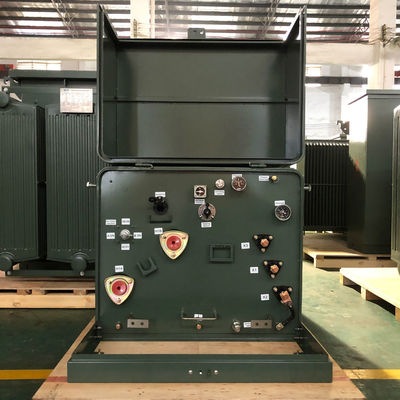

Fabrika fotoğrafları
Spesifikasyon
| 25kva-500kva tek fazlı bantlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Çizim
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
