| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | S-5000/35 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $5000-$150000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Üç faz | Kapasite: | 5000KVA |
|---|---|---|---|
| Birincil Voltaj: | 34500GrdY/19920 | ikincil voltaj: | 480V |
| Sıklık: | 60Hz | Sıcaklık artışı: | 65°C |
| Ses seviyesi: | 65dBA | Sarma Malzemesi: | Bakır |
| Vurgulamak: | 5000 kVA Pad Mount Dağıtım Transformörü,Petrol Batırılmış Padd Montaj Dağıtım Transformörü,Üç fazlı bant monte dağıtım transformatörü |
||

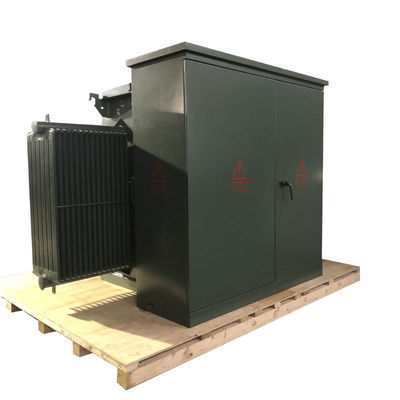

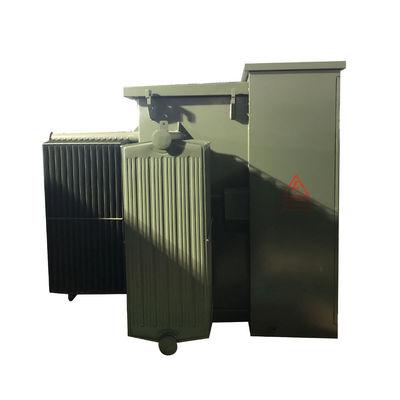

5000 kVA Pad Mount Üç Fazlı Yağa Dalmış Dağıtım Transformörü 35kv
WINLEY, ilgili ANSI®/IEEE® standartlarına uygun olan sıvı dolu Üç Fazlı Yataklı Dağıtım Transformörlerinin kapsamlı bir yelpazesi sunar.34'e kadar yüksek voltajı taşıyabilen.5 kV ve 5.000 kVA'ya kadar olan değerlendirmeler, bu transformatörler, güç alt istasyonları ve endüstriyel güç tüketimi de dahil olmak üzere yüksek voltaj ve önemli kapasite gerektiren uygulamalar için idealdir.
Yapı
1) Transformör parçası ve kontrol dolabı parçası, transformör parçası tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.

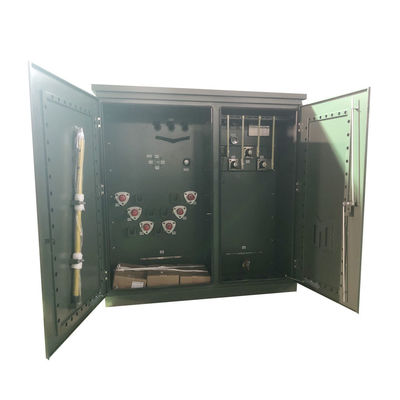

2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.
3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, yıldırım durdurucusu, yük düğmesinin çalıştırma kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç serbest bırakma valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına daldırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.
Performans
1.tankın kaplama yapısını kullanarak, hava ile teması önlemek için, su ile bağlantı kurarak, yağın yaşlanma derecesini azaltmak,Transformörün kullanım ömrünü uzatmak içinTransformör yağının sıcaklığındaki değişimi ayarlamak için dalgalanmış yağların elastik deformasyonu ile soğuk çekilmeler yapılır.
2. dış mekan tipi için ürün yapısı, yağsız yastık, yüksek düzeyde kirlenme karşıtı; normal kullanım süresinde, dönüştürücü yağı değiştirmeden, gerçekten bakımsız,Şebekenin güvenli çalışmasını ve güvenilirliğini sağlamak için.
3. bir transformatör arıza basıncı çok yüksek olduğunda, bir basınç salınımı güvenlik cihazları vardır,Kaza genişlemesini önlemek için basınç indirim valfinden güvenli bir şekilde güvenilir bir şekilde serbest bırakılabilir..
Ana veriler
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | Aşağı basamaklı işlem (Yukarı basamaklı işlem için onaylanmamıştır) |
| Aşama | Üç Aşama |
| Kapasite | 5 MVA (5000 KVA) |
| Vektör grubu | YnD1 |
| Birincil Voltaj | 34500GrdY/19920 |
| Birincil gerilim sınıfı | 35 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 200 KV |
| İkincil Voltaj | 480V |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Delta |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| İmpedans | 5.0% Tipik |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Nabız sürücüsü derecelendirme | N/A |
| İzolasyon sıvısı | Biyolojik olarak ayrıştırılabilir doğal bitkisel yağ esteri yalıtım sıvısı - PCB olmayan sıvı |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 65 dBA |
| Yükseklik (Yükseklik) | Deniz seviyesinden 3300ft (1000 metre) |
| Kapalılık derecesi | NEMA 3R Hava Durumuna Karşı Kablo Kablosu, Kapalı Tank |
| Boyutlar* | 96''-W x 108''-D x 94''-H |
| Kuru ağırlık (yağ olmadan) * | 8,040 Pound |
| Toplam Ağırlık (doldurulmuş sıvı) | 14330 lb. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Özellikleri | Pentahead Bolt Giriş Montajı |
| Verimlilik % | 98.50% |
Teknik çizimler
Spesifikasyon
| Üç fazlı bantlı transformatör | ||||
| İsimlendirilmiş Güç (KVA) | Yüksek voltaj (KV) | Düşük Voltaj (V) | Kayıp (W) | |
| Yüksüz kayıp (W) | Yüklü Kayıp (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
İsteğe bağlı aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
