| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-75/15 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Değerlendirilmiş kapasite: | 75KVA veya Özelleştirilmiş |
|---|---|---|---|
| Birincil Voltaj: | 12470V veya özel | İkincil Voltaj: | 220V |
| Soğutma Sınıfı: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | İmpedans: | %2,4 |
| Kabuk malzemesi: | Bakır veya özelleştirilmiş | Verimlilik: | %99,15 |
| Vurgulamak: | Tek fazlı bantlı dağıtım transformatörü,75Kva Pad Montajlı Dağıtım Transformörü,220V bantlı dağıtım transformatörü |
||

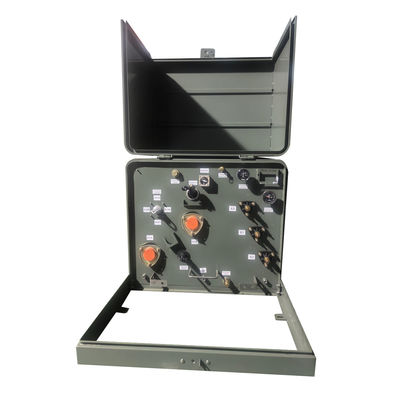

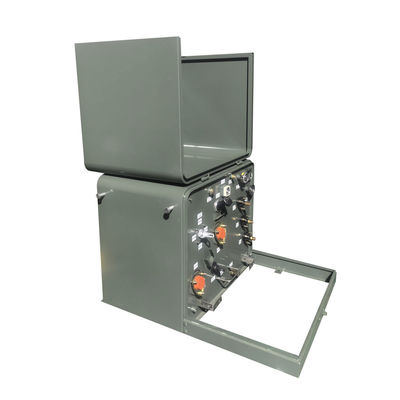

75Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470v 220v Dışarıda
Tek fazlı bantlı transformatörün nominal gücü 15-250 kVA'dır. Tek fazlı bantlı transformatör genellikle sivil kullanım için tek fazlı güç gerektirdiği yerlerde kullanılır.Ev aletleri gibi., vb., ve kapasitesi üç fazlı bantlı bir transformatörden nispeten daha küçüktür.12.00C57.12.20C57.12.38C57.12.90, CSA, vb.
Özellik
Kalite Sistemi ISO 9001 sertifikalı
DOE Enerji Verimliliği Standartını karşılamak veya ANSI/IEEE ve NEMA standartlarını aşmak
Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
IEEE Std C57'ye tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
1Basınç kaldırma cihazı.
2. Sıvı doldurma ve drenaj düzenlemeleri
3Lazerle kazınmış bir isim plaka.
4. kolay hizalama için yüzen kilit cebinde
5. Decal kabukları
6.Saldırılmış küplü tank kapağı
7- Transformer çizimlerini almak için buraya tıklayın.
8- Korozif olmayan malzemelerden yapılmış çubuklar
9. Taçlı tank
10Çıkarılabilir eğim
11Paslanmaz çelik bağlantı iğneleri ve fıçıları ile sarmal kapı.
12. X2'den tank zeminine toprak kemeri
13. Öndeki ölü dirseği bağlayıcıları için HV kabuk kuyusu
14Yüksek voltajlı buşlama kuyuları-200A ve düşük voltajlı buşlama kuyuları
Fabrika fotoğrafları
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Operasyon | İniş Hızlı İşlem |
| Aşama | Üç Aşama |
| Kapasite | 75 KVA |
| Vektör grubu | - Evet. |
| Birincil Voltaj | 13800GrdY/7968 |
| Birincil gerilim sınıfı | 15 kV sınıfı |
| Birincil Fazor | Toprağa yapışmış Wye |
| Birincil BIL | 95 KV |
| İkincil Voltaj | 208Y/120 |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil Fazor | Wye-N |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Yük kırma anahtarı derecelendirme | 200 amp, 15 kV |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 51 dBA |
| Tank kapağı erişim eli | N/A |
| Boyutlar* | 61"W x 43"D x 69"H |
| Kuru ağırlık (yağ olmadan) * | 730 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 2160 lb. |
| Verimlilik % | 99%10 |
Spesifikasyon
| 25kva-500kva tek fazlı bantlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Çizim
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
