| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-100/35 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Faz: | Tek aşama | Değerlendirilmiş kapasite: | 100KVA |
|---|---|---|---|
| Birincil Voltaj: | 34500GrdY/19920V | İkincil Voltaj: | 240/120V |
| Sıklık: | 60Hz | Kabuk malzemesi: | Bakır/Alüminyum |
| Verimlilik: | %99.10 | ||
| Vurgulamak: | DOE 2016 Pad Montajlı Dağıtım Transformörü,Petrolle batırılmış bantlı dağıtım transformatörü,Tek fazlı bantlı dağıtım transformatörü |
||

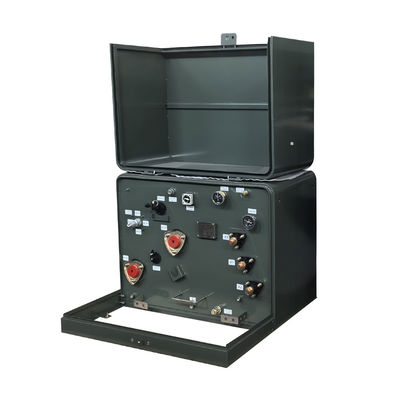

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü Yağa Batırılmış DOE 2016 34.5KV'den 220V'ye kadar
Tek fazlı bantlı transformatörün nominal gücü 15-250 kVA'dır. Tek fazlı bantlı transformatör genellikle sivil kullanım için tek fazlı güç gerektirdiği yerlerde kullanılır.Ev aletleri gibi., vb., ve kapasitesi üç fazlı bantlı bir transformatörden nispeten daha küçüktür.12.00C57.12.20C57.12.38C57.12.90, CSA, vb.
yapısı

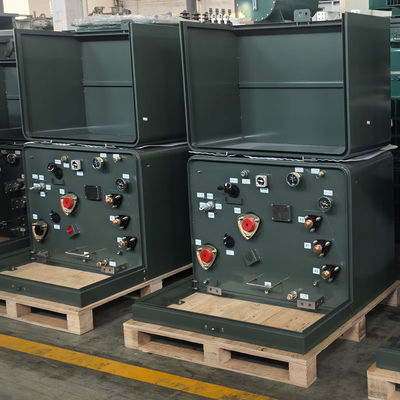

Fabrika fotoğrafları
Ana veriler
| Transformör Tipi | Yatak tabanlı, bölme tipi I & II |
| Transformör yapılandırması | Sıvı dolu yataklı |
| Transformör besleme tipi | Döngü besleme |
| Aşama | Tek Fazlı |
| Kapasite | 100 KVA |
| Birincil Voltaj | 34500GrdY/19920 |
| Birincil gerilim sınıfı | 35 kV sınıfı |
| Birincil BIL | 150 KV |
| İkincil Voltaj | 120/240V dağıtım için 240/120 (L-N-L) |
| İkincil gerilim sınıfı | 1.2 kV sınıfı |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| İmpedans | 1.7-2.7% Tipik |
| Birincil Fırlatma Anlaşması | ANSI Tip I Anlaşması |
| Birincil sonlandırma | Dışarıdan sıkıştırılmış bütünlüklü kabuklar / çıkarılabilir çubuklar, 200A ölü kırma |
| Yük kırma anahtarı derecelendirme | 200 amp, 35 kV, 10kArms |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 51 dBA |
| Kapalılık derecesi | NEMA 3R Hava Durumuna Karşı Kablo Kablosu, Kapalı Tank |
| Boyutlar* | 36.5''-W x 42.5''-D x 36''-H |
| Kuru ağırlık (yağ olmadan) * | 749.56 lb |
| Toplam Ağırlık (doldurulmuş sıvı) | 2,024.36 lb |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99%10 |
| Yük Kaybı Yok (Watt) * | +/- 273W |
| Yük Kaybı (Watt) * | +/- 1,105W |
Spesifikasyon
| 25kva-500kva tek fazlı bantlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Çizim
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
