| Menşe yeri: | Çin |
|---|---|
| Marka adı: | WINLEY |
| Sertifika: | CE,ISO |
| Model numarası: | D-10/12.47 |
| Min sipariş miktarı: | 1 ünite |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood kapak |
| Teslim süresi: | 30 gün |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000 takım/ay |
| Trafo tipi: | Üstteki Dağıtım Transformörü | Kapasite: | 10 KVA veya Özel |
|---|---|---|---|
| Soğutma yöntemi: | <i>ONAN;</i> <b>ONAN;</b> <i>Self-Cooled</i> <b>Kendinden Soğutmalı</b> | Sıcaklık artışı: | 65° |
| Birincil Voltaj: | 12470V | İkincil Voltaj: | 240/120 |
| çekirdek malzeme: | silikon çelik | Verimlilik Standart(lar)ı: | DOE 2016 Standartlarını Karşılar, CSA Standartlarını Karşılar ANSI/IEEE Standartlarını Karşılar |
| Vurgulamak: | 10Kva direğe monte edilmiş dağıtım transformatörü,12470V 240V yüklü dağıtım transformatörü,10Kva Tek Fazlı Dağıtım Transformörü |
||

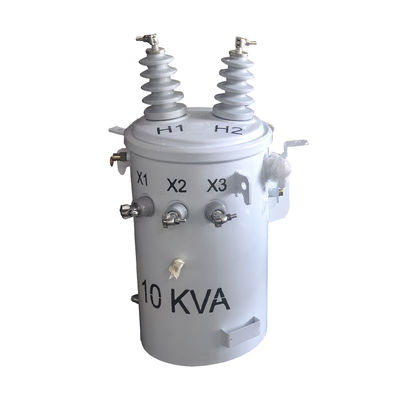

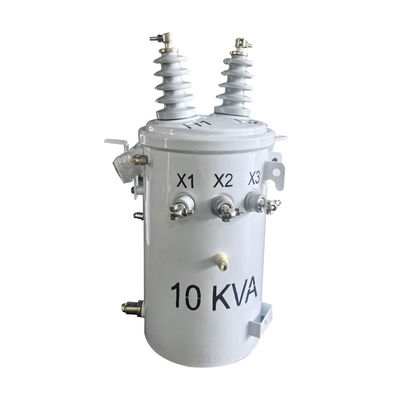

10Kva Tek fazlı kutup monte edilmiş dağıtım transformatörü 12470V'den 240V'ye DOE 2016 CSA ANSI/IEEE
Transformör silindirli mühürleme yapısıdır. Her biri topraklama cihazları, kancalar, destek alçakları ve kapak üzerinde bir veya iki yüksek voltajlı kabukla sabitlenmiştir.tankın duvarında düşük voltajlı tuş ve göz kapatmaDüğme değiştiricisi, güç kapatıldıktan sonra verilen talimata göre ayarlanmalıdır.
Ürün kapsamı
Tek fazlı 167 kVA'ya kadar
Üç fazlı 315 kVA'ya kadar
36 kV'ye kadar birincil voltaj
480 V'ye kadar olan ikincil voltajlar
Soğutma tipi: ONAN
Kullanılabilir sıvılar: mineral yağ ve ester sıvıları
Ana veriler
| Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
| Aşama | Tek Fazlı |
| Kapasite | 10 KVA |
| Birincil Voltaj | 12470 |
| Birincil gerilim sınıfı | 25 kV sınıfı |
| İkincil Voltaj | 120/240V (L-N-L) |
| İkincil BIL | 30 KV |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN; Kendiliğinden Soğutulmuş |
| Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
| Ses seviyesi | 48 dBA |
| Tank malzemesi | 304 paslanmaz çelik |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 98.30% |
| Yük Kaybı Yok (Watt) | +/- 47W |
| Tam yük kaybı (Watt) | +/- 156W |
| Toplam yük kaybı (Watt) | +/- 203W |
Çizim
Özellikler
| 10kva-500kva Tek fazlı yağlı transformatör | ||||||
| İsimlendirilmiş Kapitalizasyon (kVA) | Yüksek | Düşük Voltaj (v) | Bağlantı sembolü | Standart | Kısa devre impedansı (%) | Verimlilik |
| Voltaj ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Aksesuarlar
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
