| Menşe yeri: | CHINA |
|---|---|
| Marka adı: | WINLEY |
| Model numarası: | S-112.5/35 |
| Min sipariş miktarı: | 1unit |
| Fiyat: | $1000-$10000 |
| Ambalaj bilgileri: | Plywood case |
| Teslim süresi: | 30days |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 1000set/month |
| Sertifika: | CE,ISO | Phase: | Three Phase |
|---|---|---|---|
| Type: | Overhead Distribution Transformer | Capacity: | 112.5 KVA |
| Primary Voltage: | 34500GrdY/19920 | Secondary Voltage: | 208Y/120 |
| Frequency: | 60Hz | Temperature Rise: | 65°C |
| Windings Material: | copper | Cooling Class: | ONAN; Self-Cooled |

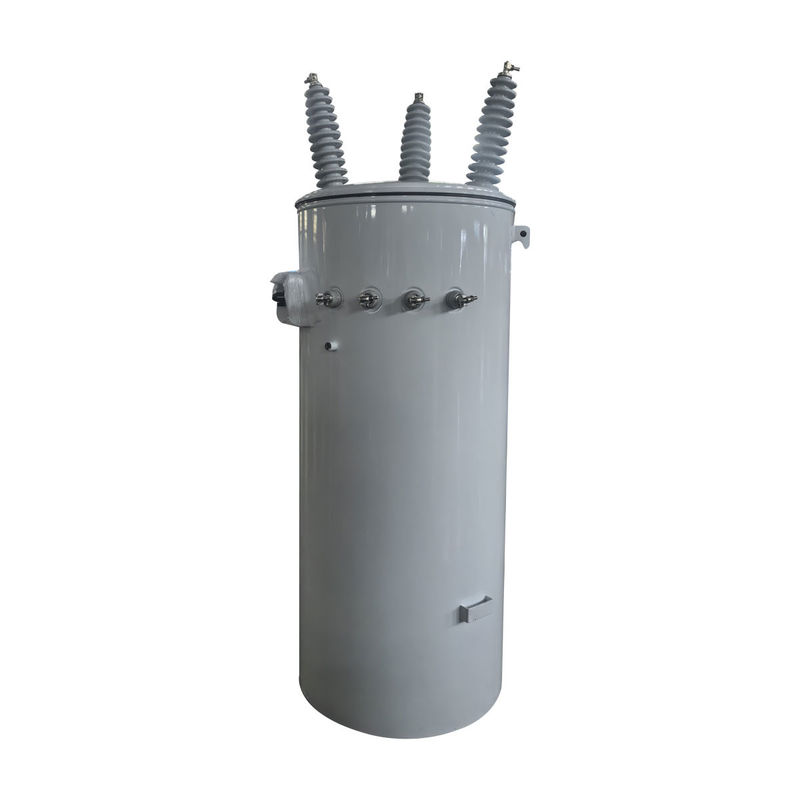

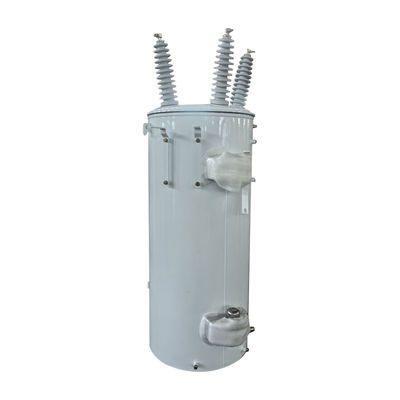

112.5Kva Üç fazlı üst direğe monte edilmiş dağıtım transformatörü yağı batırılmış
WINLEY'nin Üç Fazlı direğe monte edilmiş yuvarlak tankı, üç fazlı güç gerektirdiği, ancak alanın sınırlı olduğu alanlarda hizmet için tasarlanmıştır.Üç tek fazlı transformatör bankasından daha düşük kurulum maliyetine sahip daha temiz görünümlü bir hizmet sunarÜçlü çekirdek / bobin, özellikle sık motor başlatmalarında elektrikli motor yüklerine hizmet vermek için seçenektir.
Ana veriler
| Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
| Transformör yapılandırması | Sıvıyla Doldurulmuş direğe monte edilmiş |
| Aşama | Üç Aşama |
| Kapasite | 112.5 KVA |
| Birincil Voltaj | 34500V |
| İkincil Voltaj | 208Y/120 (L-N-L) |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | ONAN; Kendiliğinden Soğutulmuş |
| İmpedans | % 5 |
| Verimlilik Standartları | DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar. |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 55 dBA |
| Boyutlar* | 35''-W x 35''-D x 75''-H |
| Tank çapı* | 22''-OD |
| Toplam Ağırlık (doldurulmuş sıvı) | 2115 lb. |
| Reytingler | DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır |
| Verimlilik | 99%10 |
| Toplam yük kaybı (Watt) | +/- 1,560W |
Çizim
Standart Özellikler
• Geçerli ANSI, IEEE, NEMA, RUS ve DOE standartlarını karşılar veya aşar.
• Dikey triplex tasarımı
• ıslak işlemli porselen yüksek voltajlı kabuklar
(Radio müdahalelerinin azaltılması için 125 kV BIL ve üstüyle yağla doldurulmuş)
• Alçak voltajlı polymer veya ıslak işleme alçak voltajlı porselen kabukları
• Bakır veya alüminyuma bağlanmak için uygun teneke kaplama bronz terminaller
• Düşük voltajlı topraklama
• Düşük voltajlı zemin kemeri
• Daimi olarak damgalanmış kimlik
• Yukarı montaj koltuğuna bağlı görünür bir koruyucu zemin
• Tankın topraklanması için düzenlemeler
• Tank zemin bağlantısı
• Daha fazla güvenlik için otomatik basınç düşürme valfi
• Oksidasyon inhibitörü olan mineral yağ
• Hafif çelik tank, kapak ve halka
• Korozyona dayanıklı kapak halkaları
• Yükselticiler ve montaj koltuklarında sürekli boncuk kaynakları
daha fazla güvenlik ve korozyon direnci için
• Çizik koruması için tank tabanı içine çekilmiş
• Sıvışmaya ve korozyona karşı daha iyi dayanıklılık için sert toz boya bitkisi
• 10 kV minimum kaplama ve halka yalıtımı
• Tank üzerindeki KVA işareti
• İç yağ seviyesi işareti
• Lazerle kazınmış alüminyum isim plakası
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
