200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE

Marka Adı:	WINLEY
Model Numarası:	D-200/35
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Tek aşama

Değerlendirilmiş kapasite:

200KVA veya özel

Birincil Voltaj:

34.5KV

İkincil Voltaj:

120/240

Soğutma Sınıfı:

ONAN; ONAN; Self-Cooled Kendinden Soğutmalı

İmpedans:

10,5-6,0% Tipik

Kabuk malzemesi:

Bakır/Alüminyum

Verimlilik:

%99,20

Yetenek temini:

1000 takım/ay

Vurgulamak:

200Kva ön bantlı ölü transformatör

Ölü ön yastığa monte edilmiş transformatör

34.5KV ölü ön yastığa monte edilmiş transformatör

Ürün Tanımı

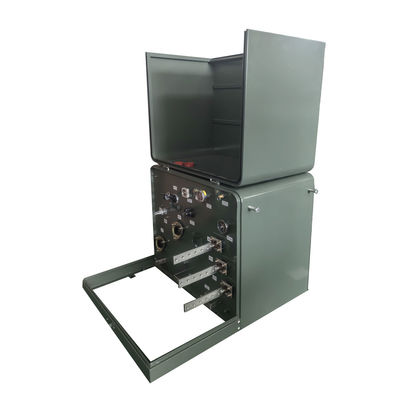

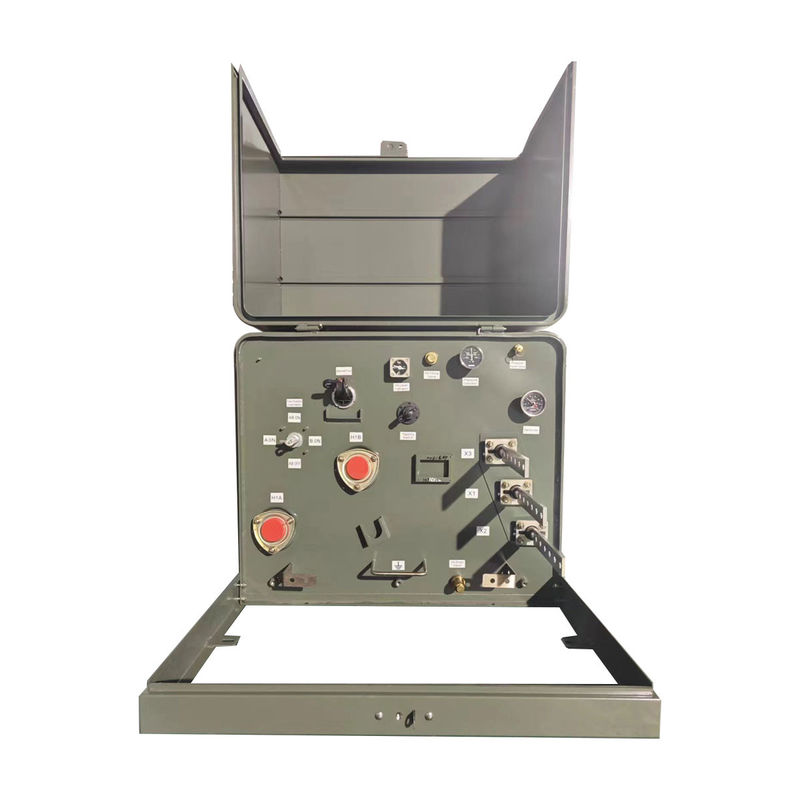

200Kva tek fazlı ölü ön bantlı transformatör 34.5KV ila 240V ANSI IEEE

Tek fazlı bantlı transformatörün nominal gücü 15-250 kVA'dır. Tek fazlı bantlı transformatör genellikle sivil kullanım için tek fazlı güç gerektirdiği yerlerde kullanılır.Ev aletleri gibi., vb., ve kapasitesi üç fazlı bantlı bir transformatörden nispeten daha küçüktür.12.00C57.12.20C57.12.38C57.12.90, CSA, vb.

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 0

Özellik

Kalite Sistemi ISO 9001 sertifikalı
DOE Enerji Verimliliği Standartını karşılamak veya ANSI/IEEE ve NEMA standartlarını aşmak
Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
IEEE Std C57'ye tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
1Basınç kaldırma cihazı.
2. Sıvı doldurma ve drenaj düzenlemeleri
3Lazerle kazınmış bir isim plaka.
4. kolay hizalama için yüzen kilit cebinde
5. Decal kabukları
6.Saldırılmış küplü tank kapağı
7- Transformer çizimlerini almak için buraya tıklayın.
8- Korozif olmayan malzemelerden yapılmış çubuklar
9. Taçlı tank
10Çıkarılabilir eğim
11Paslanmaz çelik bağlantı iğneleri ve fıçıları ile sarmal kapı.
12. X2'den tank zeminine toprak kemeri
13. Öndeki ölü dirseği bağlayıcıları için HV kabuk kuyusu
14Yüksek voltajlı buşlama kuyuları-200A ve düşük voltajlı buşlama kuyuları

Ana veriler

Transformör Tipi	Yatak tabanlı, bölme tipi I
Transformör yapılandırması	Sıvı dolu yataklı
Transformör besleme tipi	Radyal besleme
Aşama	Tek Fazlı
Kapasite	200 KVA
Birincil Voltaj	34500V
Birincil gerilim sınıfı	35 kV sınıfı
Birincil Fazor	Delta
Birincil BIL	150 KV
İkincil Voltaj	120/240 (L-N-L)
İkincil BIL	30 KV
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
İmpedans	10,5-6,0% Tipik
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Nabız sürücüsü derecelendirme	N/A
İzolasyon sıvısı	Mineral yağ - PCB olmayan sıvı - PCB olmayan sıvı
Sıvı Kapasitesi*	110 galon.
Sıvı seviyesi göstergesi	Analog Ölçer
Sıcaklık göstergesi	Analog Ölçer
Basınç/vakum göstergesi	Analog Ölçer
Kabuk malzemesi	Alüminyum
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	55 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre) veya daha aşağı
Boyutlar*	55.12''-W x 51.18''-D x 33.07''-H
Reytingler	DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
Verimlilik	99.20%
Yük Kaybı Yok (Watt) *	+/- 683W
Yük Kaybı (Watt) *	+/- 2,763W

Çizim

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 1

Spesifikasyon

25kva-500kva tek fazlı bantlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
	Voltaj ((v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.0-4.5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Aksesuarlar

Üretim süreci

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 3

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 4

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 5

200Kva Tek Fazlı Ölü Ön Yataklı Transformör 34.5KV 240V ANSI IEEE 6

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
