Tek fazlı bantlı transformatör

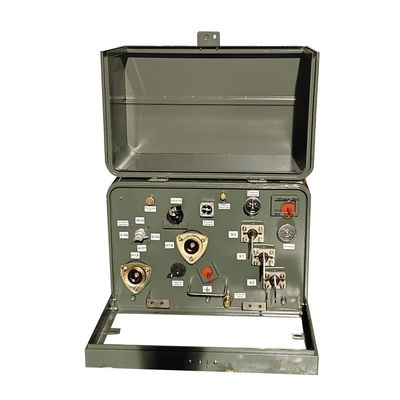

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü

Marka Adı:	WINLEY
Model Numarası:	D-200/35
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Tek aşama

Değerlendirilmiş kapasite:

200KVA veya özel

Birincil Voltaj:

34.5KV

İkincil Voltaj:

120/240

Soğutma Sınıfı:

ONAN; ONAN; Self-Cooled Kendinden Soğutmalı

İmpedans:

10,5-6,0% Tipik

Kabuk malzemesi:

Bakır/Alüminyum

Verimlilik:

%99,20

Yetenek temini:

1000 takım/ay

Vurgulamak:

Tek fazlı bantlı transformatör

12470v Padd Montajlı Transformör

240V bantlı transformatör

Ürün Tanımı

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü

WINLEY'in tek fazlı bantlı dağıtım transformatörleri geçerli ANSI, IEEE,NEMA ve Enerji Bakanlığı standartları ve yeraltı elektrik dağıtım ağlarında güvenli ve güvenilir çalışmaya izin vermek için inşa edilmiştirTransformatörlerimiz radyal veya döngü besleme dağıtım sistemlerine monte edilecek şekilde tasarlanmıştır ve belirtilen anahtarlama ve koruma gereksinimlerini karşılamak için yapılandırılabilir.

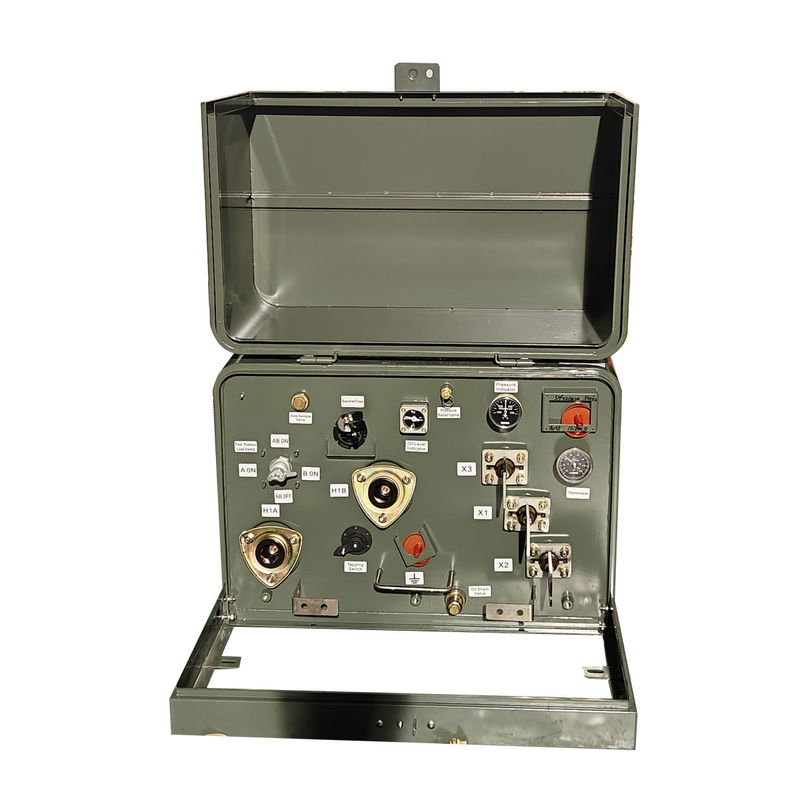

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü 0

Standart Özellikler

Taçlı rezervuar kaldırma için düzenlemelerleTamper proof bağlantılı kapı Captive Penta baş kapı kilitlenmesi
Çıkarılabilir kenarlık
Yük kesimi için duraklama durağı
Bağlantı
HV Öng bağlantıları için kurutma kuyuları
Düşük gerilimli çubuk türü tulumlarAutomatik basınç azaltma aygıtıMineral yağ dolu
Tank topraklama hükümleri1⁄2 NPT doldurma fiş ve boşaltma fiş
Bayonet sigortası izolasiyon bağlantısı ile koordine edildi.

Ana veriler

Transformör Tipi	Yataklı, bölmeli
Transformör besleme tipi	Döngü besleme
Aşama	Tek Fazlı
Kapasite	75 KVA
Birincil Voltaj	12000V
Birincil BIL	95 KV
İkincil Voltaj	120/240 (L-N-L)
İkincil Fazor	Çifte sarma tek fazlı
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
İmpedans	% 2
Birincil Bağlantı Tipi	Ölü cephe
Yük kırma anahtarı derecelendirme	200 amp, 15 kV
Sıvı (Yağ) Ağırlığı*	595.24 lbs.
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	51 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre) veya daha aşağı
Temel malzeme	Tahıl yönelimli çelik
Montaj	Yükleme
Boyutlar*	51.4''-W x 45.67''-D x 41.53''-H
Kuru ağırlık (yağ olmadan) *	617.28 lbs.
Reytingler	DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
Verimlilik	99.00%
Toplam yük kaybı (Watt) *	+/- 1092W

Çizim

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü 1

Spesifikasyon

25kva-500kva tek fazlı bantlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
	Voltaj ((v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.0-4.5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Aksesuarlar

Fabrika fotoğrafları

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü 3

50kva Pad Montajlı Transformör 12470V/240V Tek Fazlı Dağıtım Transformörü 4

Üretim süreci

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

13.2kv 480V Secondary Voltage Single Phase Pad Mounted Transformer Oil Type 250kVA 5

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
