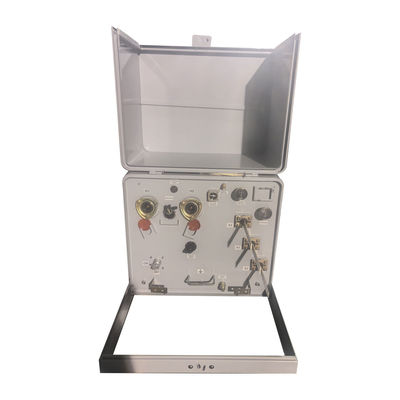

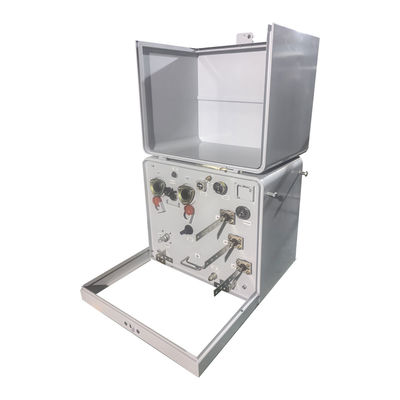

75Kva Tek Fazlı Sıvı Doldurulmuş Pad Montajlı Transformör Çift Voltaj 34.5KV'den 120/240'a

Marka Adı:	WINLEY
Model Numarası:	D-75/35
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Tek aşama

Değerlendirilmiş kapasite:

75KVA

Birincil Voltaj:

13200GrdY/7620 & 4160GrdY/2400

İkincil Voltaj:

240/120V (L-N-L)

Trafo Yapılandırması:

Sıvı Dolgulu Ped Monteli

Soğutma Sınıfı:

Sıcaklık artışı:

K-Faktör Derecelendirmesi (Harmonik Azaltma):

K-1 (Standart)

Yetenek temini:

1000 takım/ay

Vurgulamak:

34.5KV Padd Montajlı Transformör

75kva Pad Montajlı Transformör

120/240 Pad Montajlı Transformör

Ürün Tanımı

75Kva Tek Fazlı Sıvı Doldurulmuş Pad Montajlı Transformör Çift Voltaj 34.5KV'den 120/240'a

ANSI tek fazlı bant monteli transformatörler, açılmasının kolaylığı ve bağlantılara engellemeyen erişim için bir klem kabine ile donatılmıştır.Tasarımın çok yönlülüğü, çeşitli koruyucu ve anahtarlama yapılandırmalarına izin verir.

Ürün yapısı

75Kva Tek Fazlı Sıvı Doldurulmuş Pad Montajlı Transformör Çift Voltaj 34.5KV'den 120/240'a 0

Özellik

• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar
• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar
• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
• IEEE Std C57'ye tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
• Lazerle kazınmış isim plakaları
• Paslanmaz çelik kaldırma düzenlemeleri
• Tankın topraklanması için düzenlemeler
• Otomatik basınç azaltma cihazı
• Elektrikli mineral yağı
• Paslanmaz çelik sargı iğne ve fıçıları ile sarmal kapı
• Uçan kilit cebesi kolayca hizalama için
• Sıvı paslanmaz çelik pentahead kapı kilitli kilit
• Yağ doldurma ve drenaj düzenlemeleri
• Çıkarılabilir kenarlık
• Saldırılmış küplü tank kapağı
• Yüksek voltajlı kabuk kuyuları - 200 A

Ana veriler

Aşama	Tek Fazlı
Kapasite	75 KVA
Birincil Voltaj	34500V
Birincil gerilim sınıfı	35 kV sınıfı
Birincil Fazor	Delta
İkincil Voltaj	120/240 (L-N-L)
İkincil gerilim sınıfı	1.2 kV sınıfı
İkincil Fazor	Çifte sarma tek fazlı
İkincil BIL	30 KV
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
Tıklama Değiştirici	5 pozisyonlu tuş değiştiricisi
İmpedans	1.8%
Birincil Bağlantı Tipi	Ölü cephe
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
İzolasyon sıvısı	Mineral yağ - PCB olmayan sıvı - PCB olmayan sıvı
Kabuk malzemesi	Alüminyum
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	51 dBA
Boyutlar*	37.4''-W x 45.67''-D x 29.53''-H
Verimlilik	99.00%
Ad plaka tabanının %50'sinde çalışan transformatör bazlı kVA.
85°C referans sıcaklığına dayalı yük kayıpları.
Yük Kaybı Yok (Watt) *	+/- 247W
Yük Kaybı (Watt) *	+/- 847W
Toplam yük kaybı (Watt) *	+/- 1092W

Ürün çizimleri

75Kva Tek Fazlı Sıvı Doldurulmuş Pad Montajlı Transformör Çift Voltaj 34.5KV'den 120/240'a 1

Spesifikasyon

Tek fazlı bantlı transformatör Spesifikasyon
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Aksesuarlar

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
