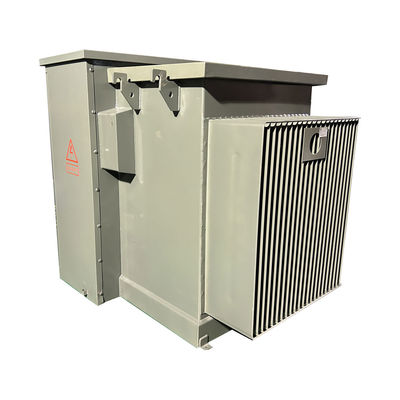

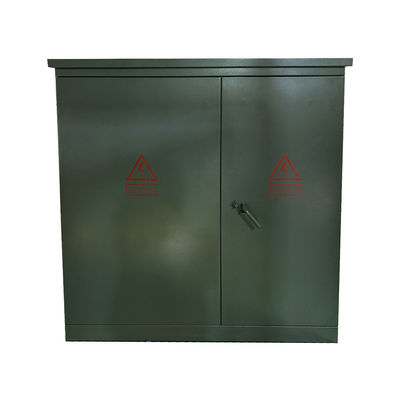

500kva Üç Fazlı Pad Montajlı Transformör Ansi Standart Loop Besleme 34500v 480y/277

Marka Adı:	WINLEY
Model Numarası:	S-500/34.5
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Trafo tipi:

Ped Monteli, Bölmeli Tip

Kapasite:

150Kva Veya Özelleştirin

Birincil Voltaj:

34500V Veya Özelleştir

İkincil Voltaj:

480Y/277

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Sıklık:

50/60hz

Sıcaklık artışı:

Kabuk malzemesi:

Alüminyum

Yetenek temini:

1000 takım/ay

Vurgulamak:

500Kva Pad Montajlı Transformör

480y/277 Pad Montajlı Transformör

ANSI Standart Pad Montajlı Transformör

Ürün Tanımı

500kva Üç Fazlı Pad Montajlı Transformör Ansi Standart Loop Besleme 34500v 480y/277

Performans Karakteristiği

Padmount transformatör, genellikle kilitli bir metal dolaba yerleştirilen, küçük bir beton bant üzerinde yer alan, yere monte edilmiş bir hizmet dağıtım transformatörüdür.Genellikle yaklaşık 75 ila yaklaşık 5000 kVa arasında güç değerlerinde üretilir ve genellikle yerleşik sigortalar ve anahtarlar içerir.Tipik bir kabın, yağ veya benzeri maddelerle batırılmış bantlı transformatörün çekirdek/kolip bileşenini tutmak için bir tank içerir.ve yüksek ve düşük gerilimli kabloları kaplamak için yüksek ve düşük gerilimli kablo bölmelerine sahip bir kablo dolabıYataklı transformatörümüz CSA, ANSI C gibi endüstri standartlarına uygun olarak tasarlanmış ve test edilmiştir.57,DOE ve IEEE geçerli olduğu gibi.

500kva Üç Fazlı Pad Montajlı Transformör Ansi Standart Loop Besleme 34500v 480y/277 0

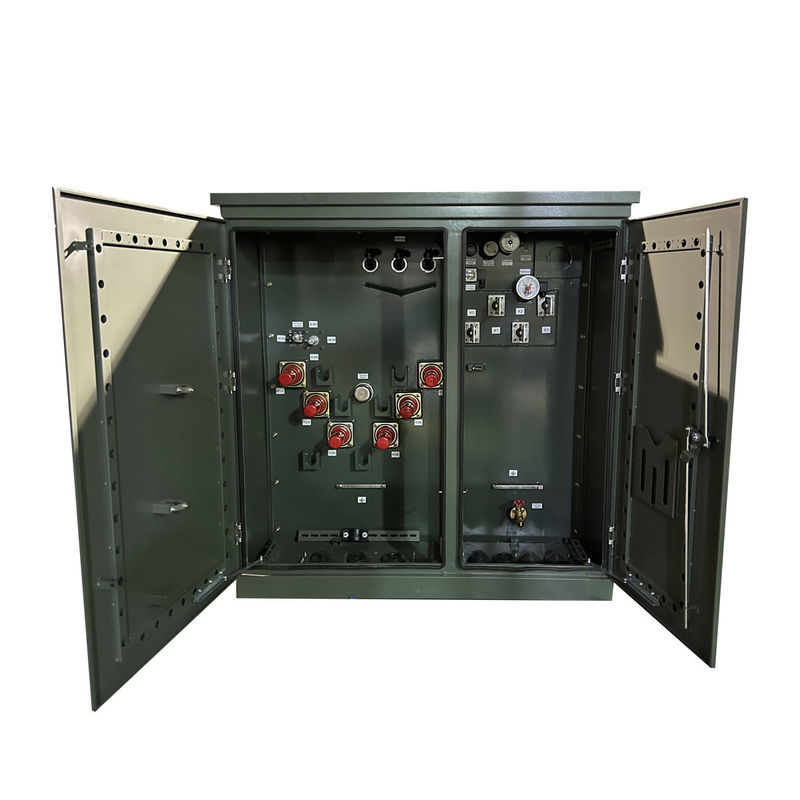

Ürün yapısı

Ana veriler

Aşama	Üç Aşama
Kapasite	500 KVA
Birincil Voltaj	34500V
Birincil gerilim sınıfı	35 kV sınıfı
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Tıklama Değiştirici	5 pozisyonluk Çarpma Değiştiricisi
Yük kırma anahtarı	4 pozisyonlu yük kesme anahtarı
Yük kırma anahtarı derecelendirme	300 amp, 35 kV
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
İzolasyon sıvısı	Biyolojik olarak ayrıştırılabilir doğal bitkisel yağ esteri yalıtım sıvısı - PCB olmayan sıvı
Kabuk malzemesi	Alüminyum
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	56 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Temel malzeme	Tahıl yönelimli çelik
Tank malzemesi	Kaplı çelik
Kapalılık derecesi	NEMA 3R Hava Duruma Karşı Kablo Kablosu, Kapalı Tank
Özellikleri	Pentahead Bolt Giriş Montajı
	Yüksek Yangın Noktası İzolasyon sıvısı
	PCB olmayan yalıtım sıvısı
	Dönüştürülemez Konut
	Ön bölme kapıları, kilitlenebilir
	NEMA 3R Kablolama Bölümü
	Sıcak çubuk dahil, HV Kapı Montajı
Verimlilik %	99%10

Teknik çizimler

500kva Üç Fazlı Pad Montajlı Transformör Ansi Standart Loop Besleme 34500v 480y/277 2

Fabrika ürün fotoğrafları

Spesifikasyon

Üç fazlı bantlı transformatör için taknik veriler
İsimlendirilmiş Kapasite	Kayıplar		Boyut ((mm)			Ağırlık ((kg)
İsimlendirilmiş Kapasite	Yüksüz Kayıp ((W)	Yükte Kayıp	W	D	H	Yağ ağırlığı (L)	Toplam Ağırlık (Kg)
45kVA	160	1000	1730	990	1270	416	950
75kVA	180	1250	1730	990	1270	435	1020
150kVA	280	2200	1730	1245	1270	473	1225
300kVA	480	3650	1830	1295	1270	605	1655
500kVA	680	5100	2260	1345	1270	720	2110
750kVA	980	7500	2260	1448	1628	1022	2950
1000kVA	1150	10300	2260	1500	1625	1325	3720
1500kVA	1640	14500	2210	1470	2150	1552	4672
2000kVA	2160	20645	2380	1600	2220	1855	5670
2500kVA	2680	27786	3070	1650	2330	2006	6580
3000kVA	3300	30300	3260	1850	2460	2336	7500
3750kVA	4125	37875	4080	2060	2680	2650	8450

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
