Tek fazlı bantlı transformatör

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

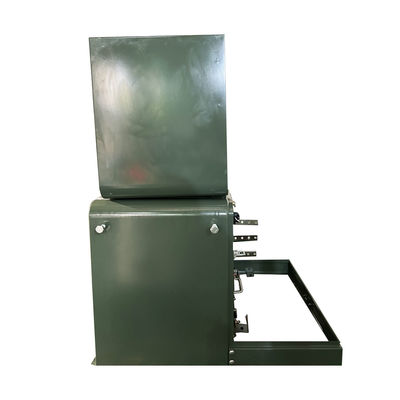

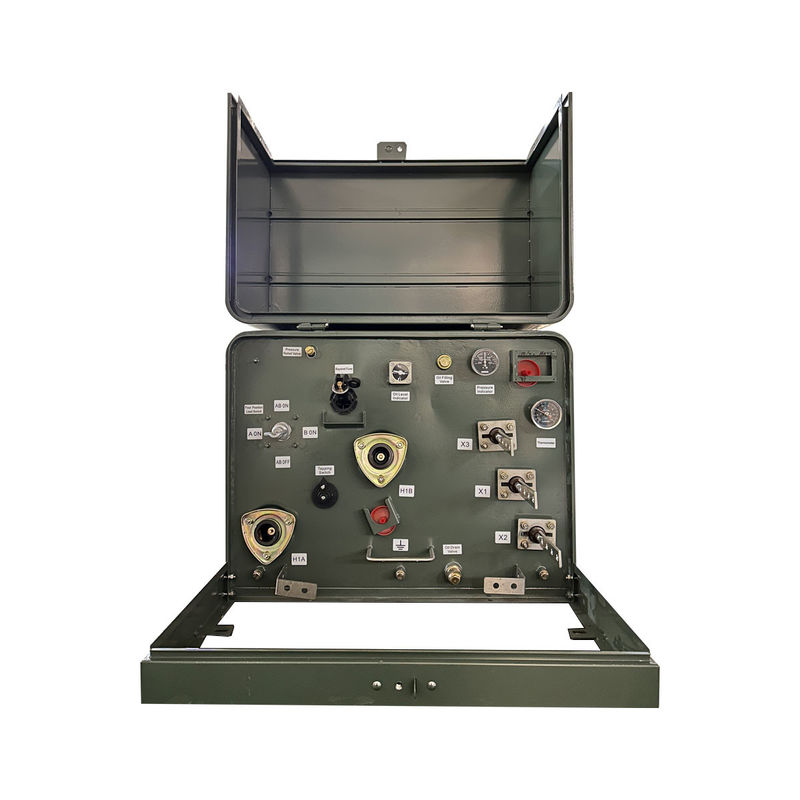

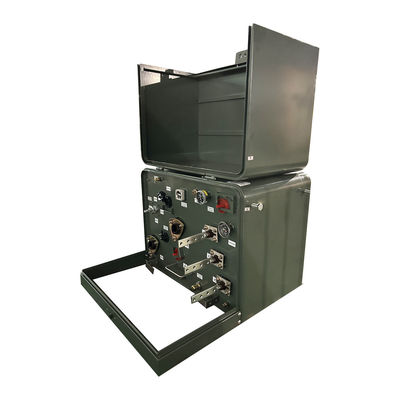

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V

Marka Adı:	WINLEY
Model Numarası:	D-100/12.47
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Türü:

Pad Montajlı Transformatör

Tek aşama

Birincil Voltaj:

12470GrdY/7200

İkincil Voltaj:

240/120V

Sıklık:

Sıcaklık artışı:

Yalıtım Derecesi:

E sınıfı yalıtım - 120°C, 248°F

K-Faktör Derecelendirmesi (Harmonik Azaltma):

K-1 (Standart)

Yetenek temini:

1000 takım/ay

Vurgulamak:

100kva Pad Montajlı Dağıtım Transformörü

240V bantlı dağıtım transformatörü

12470V bantlı dağıtım transformatörü

Ürün Tanımı

100Kva tek fazlı bantlı dağıtım transformatörü 12470V 240V

WINLEY Electric'in tek fazlı bantlı transformatörleri

I. Endüstri Standartlarına Uygunluk A. ANSI, DOE, IEEE ve CSA standartları B. Endüstri gereksinimlerini aşmak

II. Transformör Özellikleri A. İsimlendirilmiş Kapasite Aralığı 1. 10KVA'dan 250KVA'ya kadar B. Birincil Voltaj 1. 34.5kV'ye kadar

III. Kendi içi bileşen üretimi A. Yağ tankları B. çekirdekler C. Aylık teslimat kapasitesi 1. 600'den fazla birim

IV. Teslimat ve teslim süreleri A. 30 günlük teslimat

V. Sonuç A. WINLEY Electric'in transformatörleri endüstri standartlarını karşılar veya aşar B. Kapsamlı kendi üretim kapasitesi C. Güvenilir ve zamanında teslimat

Ürün yapısı

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V 0

Özellik

• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar

• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar

• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)

• IEEE Std C57 ile tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri

• Lazerle kazınmış isim plakaları

• Paslanmaz çelik kaldırma düzenlemeleri

• Tankın topraklanması için düzenlemeler

• Otomatik basınç azaltma cihazı

• Elektrikli mineral yağı

• Paslanmaz çelik sargı iğne ve fıçıları olan sarmal kapı

• Uçan kilit cebesi kolayca hizalama için

• Kapalı paslanmaz çelik pentahead kapı kilitli kilit

• Yağ doldurma ve drenaj düzenlemeleri

• Çıkarılabilir kenarlık

• Saldırılmış küplü tank kapağı

• Yüksek voltajlı kabuk kuyuları - 200 A

Ana veriler

Transformör Tipi	Yatak tabanlı, bölümlü II tip
Aşama	Tek Fazlı
Kapasite	100 KVA
Vektör grubu	II6
Birincil Voltaj	12470GrdY/7200
İkincil Fazor	Çifte sarma tek fazlı
İkincil BIL	30 KV
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
İmpedans	10,4-2,4% Tipik
Birincil Bağlantı Tipi	Ölü cephe
Yük kırma anahtarı derecelendirme	200 amp, 15 kV
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Sıvı (Yağ) Kapasitesi*	63.56 galon.
Sıvı (Yağ) Ağırlığı*	573.19 lb
Sıvı seviyesi göstergesi	Analog Ölçer
Sıcaklık göstergesi	Analog Ölçer
Basınç/vakum göstergesi	Analog Ölçer
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	51 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre) veya daha aşağı
Temel malzeme	Tahıl yönelimli çelik

Çizim

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V 1

Spesifikasyon

25kva-500kva tek fazlı bantlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
	Voltaj ((v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.0-4.5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Fabrika ürün fotoğrafları

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V 2

Aksesuarlar

Üretim süreci

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

100Kva Tek Fazlı Pad Montajlı Dağıtım Transformörü 12470V 240V 6

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
