Üç fazlı bantlı transformatör

3 fazlı bantlı transformatör boyutları 3000Kva Step-Down 12000V 630Y/364

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

3 fazlı bantlı transformatör boyutları 3000Kva Step-Down 12000V 630Y/364

Marka Adı:	WINLEY
Model Numarası:	S-5000/35
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO,UL

Üç faz

Kapasite:

3000KVA

Birincil Voltaj:

12000V

İkincil Voltaj:

630Y/364 Topraklanmış Y

Sıklık:

Sıcaklık artışı:

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Kabuk malzemesi:

Bakır

Yetenek temini:

1000 takım/ay

Vurgulamak:

630Y/364 bantlı transformatör

3000Kva Pad Montajlı Transformör

12000V bantlı transformatör

Ürün Tanımı

3 fazlı bant monte edilmiş transformatör boyutları 3000Kva Step-Down 12000V'den 630Y/364'e kadar

Özetle

Üç fazlı bantlı transformatör, yük anahtarını ve sigortayu transformatörün yüksek voltajlı tarafına, transformatörün çekirdeğini ve sargılarını aynı yağ deposuna batırır.Gelişmiş yapının avantajlarına sahiptir., güvenilir performans, enerji tasarrufu ve tüketim azaltımı, esnek kullanım, güçlü uyarlanabilirlik ve ekonomik avantajlar.

3 fazlı bantlı transformatör boyutları 3000Kva Step-Down 12000V 630Y/364 0

Ana veriler

Transformör Tipi	Yatak tabanlı, bölme tipi
Aşama	Üç Aşama
Kapasite	3 MVA (3000 KVA)
Vektör grubu	DYN1
Birincil Voltaj	12000V
Birincil Fazor	Delta
İkincil Voltaj	630Y/364 Yerleştirilmiş Wye
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
İmpedans	5Tipik %0,7-7,5 Hedef %5,75
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Sıvı (Yağ) Kapasitesi*	330 galon
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	63 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Temel malzeme	Tahıl yönelimli çelik
Tank malzemesi	Kaplı çelik
Kapalılık derecesi	NEMA 3R Hava Duruma Karşı Kablo Kablosu, Kapalı Tank
Boyutlar*	90 W x 80 D x 83-H
Kuru ağırlık (yağ olmadan) *	5,810 lb

Yapı

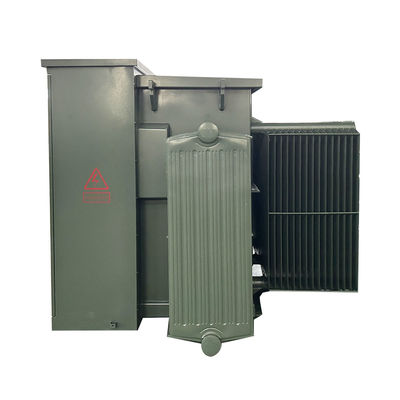

3 fazlı bantlı transformatör boyutları 3000Kva Step-Down 12000V 630Y/364 1

Teknik çizimler

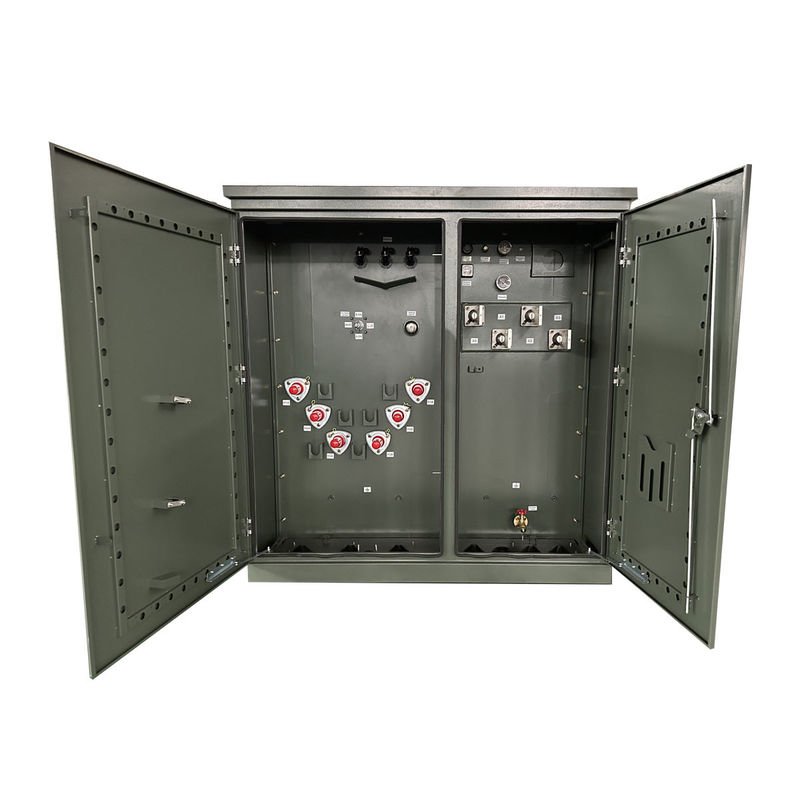

3 fazlı bantlı transformatör boyutları 3000Kva Step-Down 12000V 630Y/364 2

Spesifikasyon

Üç fazlı bantlı transformatör
İsimlendirilmiş Güç (KVA)	Yüksek voltaj (KV)	Düşük Voltaj (V)	Kayıp (W)
İsimlendirilmiş Güç (KVA)	Yüksek voltaj (KV)	Düşük Voltaj (V)	Yüksüz kayıp (W)	Yüklü Kayıp (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Uygulama

A padmount veya pad monteli transformatör, beton bir bant üzerine monte edilmiş kilitli bir çelik dolaba yerleştirilmiş bir elektrik güç dağıtım transformatörüdür.Tüm enerjili bağlantı noktaları güvenli bir topraklanmış metal koruma içine kapalı olduğundan, çitli bir çevre için yer bulunmayan yerlere bir bantlı transformatör monte edilebilir.

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
