SCB11 Serisi Yüksek Voltajlı Üç Fazlı Epoksi reçine dökme Kuru Tipi Güç Transformörü 630 kva

Marka Adı:	WINLEY
Model Numarası:	SCB11-630/13.2
Adedi:	1 ünite
fiyat:	$5000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Değerlendirilmiş kapasite:

630KVA

Soğutma yöntemi:

AN/AF

Sıklık:

50/60hz

Birincil Voltaj:

13200V

İkincil Voltaj:

Muhafaza:

Sıcaklık artışı:

100°C

Yetenek temini:

1000 takım/ay

Vurgulamak:

SCB11 Serisi dökme reçine transformatörü

Yüksek voltajlı dökme reçine transformatörü

630 kva dökme reçine transformatörü

Ürün Tanımı

SCB11 Serisi Yüksek Voltajlı Üç Fazlı Epoksi reçine dökme Kuru Tipi Güç Transformörü 630 kva

Ürün yapısı

SCB11 Serisi Yüksek Voltajlı Üç Fazlı Epoksi reçine dökme Kuru Tipi Güç Transformörü 630 kva 0

SCB11 Serisi Yüksek Voltajlı Üç Fazlı Epoksi reçine dökme Kuru Tipi Güç Transformörü 630 kva 1

Ana Veriler

kuru tip transformatör özellikleri verileri
- Hayır, hayır.	Ürün	Birim	Gerekli
1	Türü	~	dökme reçine kuru tipi
2	İsimlendirilmiş kapasite	KVA	630
3	Fase numarası	~	3
4	Birincil Voltaj	KV	10
5	İkincil Voltaj	KV	0.4
6	Tıklama türü	~	devre dışı
7	Tapping aralığı	%	±2*2,5% ((5 adım)
8	Soğutma yöntemi	~	AN/AF
9	İsimlendirilmiş sıklık	Hz	50
10	Vektör grubu	~	Dyn11
11	İzolasyon sınıfı	~	F
12	Sıcaklık artışı	K	100
13	Yük dışı kayıp	W	1180
14	Kargo kaybı (120°C)	W	5880
15	İmpedans	%	3.0~7.0
16	Kablolama malzemesi	~	Cu veya Al
17	Çekirdek malzemesi	~	silikon çelik
18	IP derecesi	~	IP00
19	Servis durumu	~	İçeride
20	Deniz seviyesi	M	≤ 1000
21	Standart	~	IEC60076

Çizim

SCB11 Serisi Yüksek Voltajlı Üç Fazlı Epoksi reçine dökme Kuru Tipi Güç Transformörü 630 kva 2

Performans Karakteristiği

1)Demir çekirdeği yüksek kaliteli silikon çelik levhalardan yapılmıştır.Yüzeyi, transformatörün düşük kaybını ve korozyon direnciyi sağlamak için korozyona karşı bir kaplama ve iyi bir ısı dağılımı ile kaplanmıştır.
2) Yüksek voltajlı sargı, bir bant iletken ((alumi num veya bakır) ve çift katmanlı yalıtımla sürekli bir düşüşlü diske sahiptir.
3) Düşük gerilimli sargı alüminyum veya bakır folyolardan yapılır ve epoksi reçine ile önceden karıştırılmış yalıtım folyo ile sarılır.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)Vakum döküm odasında, reçine kalıplara dökülür ve yüksek dayanıklılıklı bir FRP vücut yapısı oluşturur.

Spesifikasyon

İsimlendirilmiş kapasite	Yüksek Voltaj	Düşük	Bağlantı sembolü	Yük Kaybı Yok	Yükte Kayıp	Yük akımı yok	Ağırlık	Kısa devre bağımsızlığı
(KVA)	KV	Voltaj		(W)	(W)	(%)	(KG)	(%)
(KVA)	KV	KV
10	6	0.4	Dyn11	0.15	0.325	4.1	130	4
30	6.3		Evet.	0.215	0.75	3.2	260
50	10			0.305	1.055	2.8	315
80	10.5			0.415	1.46	2.6	470
100	11			0.45	1.665	2.4	520
125				0.53	1.955	2.2	585
160				0.61	2.25	2.2	670
200				0.7	2.675	2	790
250				0.81	2.915	2	920
315				0.99	3.67	1.8	1085
400				1.1	4.22	1.8	1320
500				1.305	5.165	1.8	1520
630				1.46	6.31	1.6	1820	6
800				1.71	7.36	1.6	2105
1000				1.99	8.6	1.4	2550
1250				2.35	10.26	1.4	2900
1600				2.755	12.42	1.4	3490
2000				3.735	15.3	1.2	4220
2500				4.5	19.53	1.2	4955

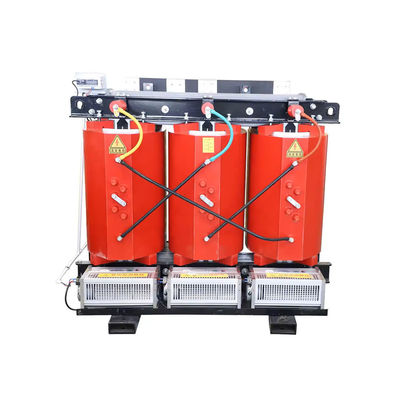

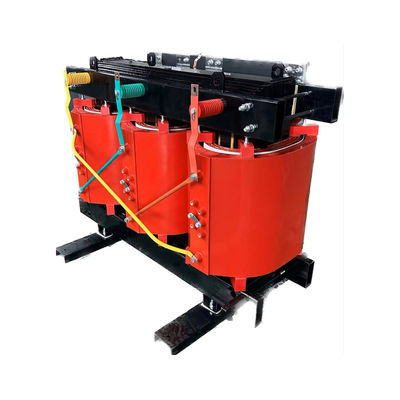

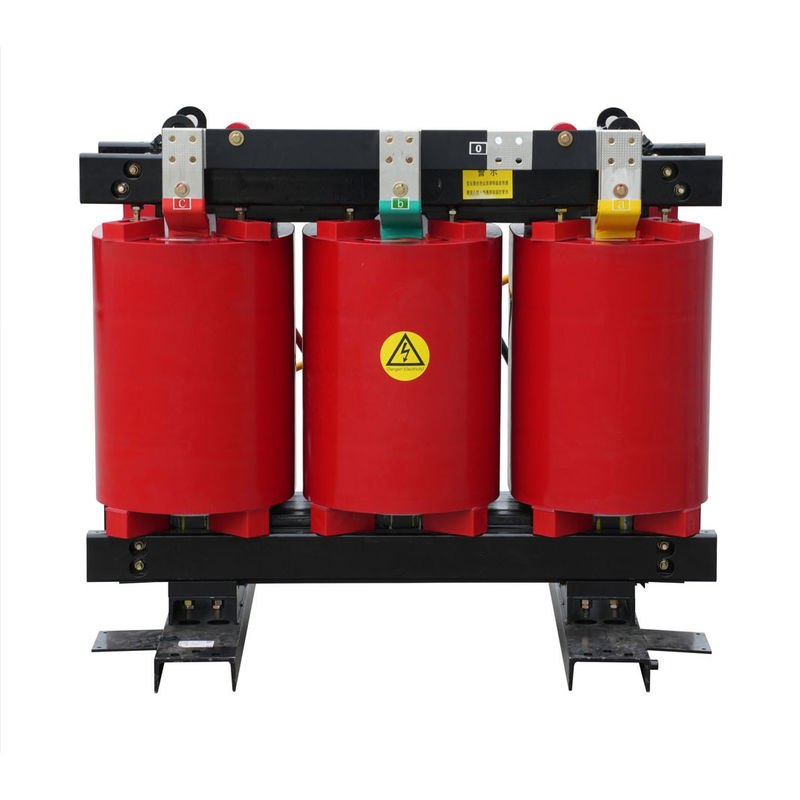

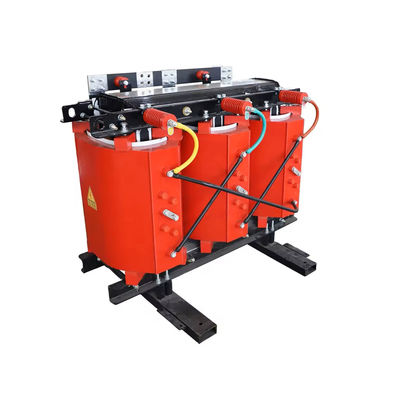

Ürün Fotoğrafı

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
