Üç fazlı bantlı transformatör

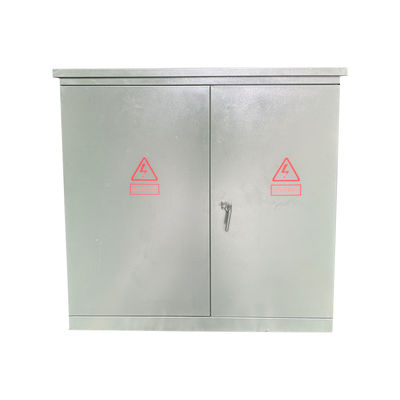

1000Kva Üç Fazlı Pad Montajlı Dış Evler için Güç Dağıtım Transformörü 13.2KV 0.48KV'ye

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

1000Kva Üç Fazlı Pad Montajlı Dış Evler için Güç Dağıtım Transformörü 13.2KV 0.48KV'ye

Marka Adı:	WINLEY
Model Numarası:	S-1000/13.2
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,CE,ISO

Üç faz

Kapasite:

1000 KVA

Birincil Voltaj:

13200V

İkincil Voltaj:

480Y/277

Trafo Besleme Tipi:

Döngü beslemesi

Sıcaklık artışı:

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Kabuk malzemesi:

Bakır

Yetenek temini:

1000 takım/ay

Vurgulamak:

1000Kva Pad Montajlı Güç Dağıtım Trafo

13.2KV Pad Montajlı Güç Dağıtım Transformörü

Çarşıda yerleştirilmiş güç dağıtım transformatörü

Ürün Tanımı

1000Kva Üç Fazlı Pad Montajlı Elektrik Dağıtım Transformörü 13.2KV'den 0.48KV'ye kadar

Winley'nin ürettiği üç fazlı bantlı transformatörler, 30 ila 5500 kVA arasında kapasite ve 34.5 kV'ye kadar gerilimlere sahip UL sertifikası aldı.Ürünlerimiz Kuzey Amerika, Filipinler ve diğer yerlere büyük miktarlarda ihraç ediliyor..

1000Kva Üç Fazlı Pad Montajlı Dış Evler için Güç Dağıtım Transformörü 13.2KV 0.48KV'ye 0

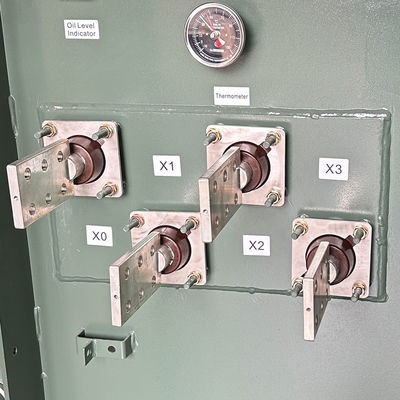

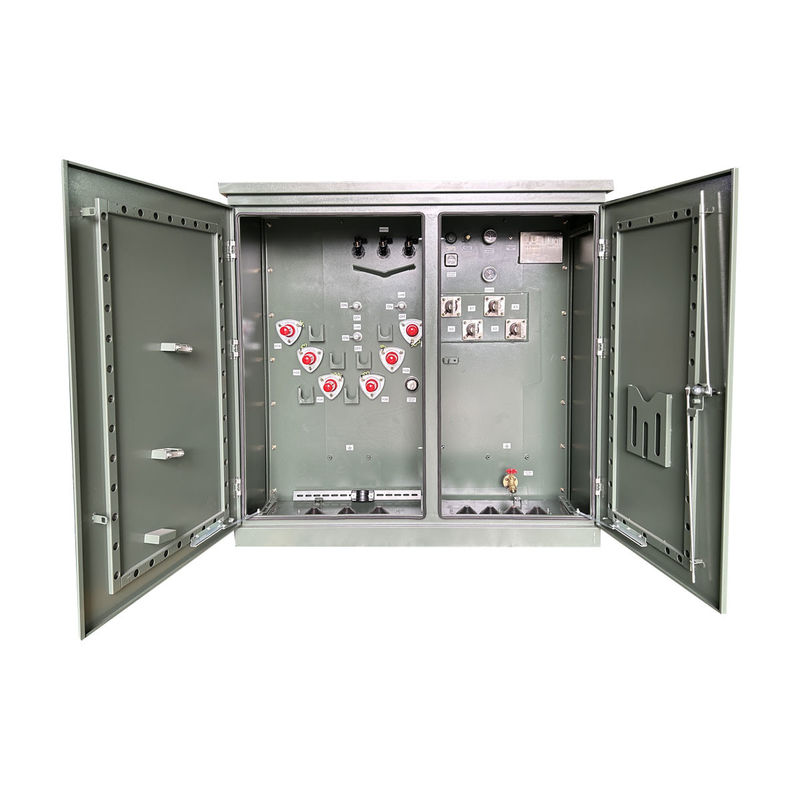

Yapı

1000Kva Üç Fazlı Pad Montajlı Dış Evler için Güç Dağıtım Transformörü 13.2KV 0.48KV'ye 1

Ana veriler

Operasyon	İniş Hızlı İşlem
Aşama	Üç Aşama
Kapasite	1 MVA (1000 KVA)
Birincil Voltaj	13200V
İkincil Voltaj	480Y/277
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Nabız sürücüsü derecelendirme	N/A
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	58 dBA
Boyutlar*	72-W x 70-D x 72-H
Verimlilik %	99.20%
Yük Kaybı Yok (Watt)	+/- 1,290W
Toplam yük kaybı (watta) %100	+/- 9,790W

Standart Özellikler

• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.

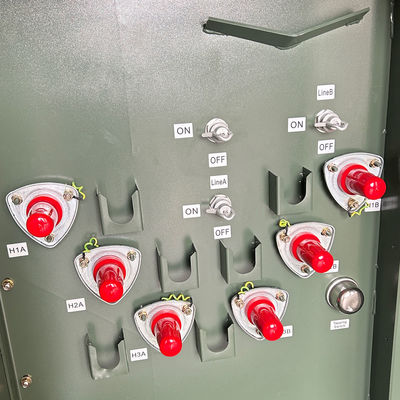

• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, sadece sonra açılabilir
Düşük voltajlı kapı açılır.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.

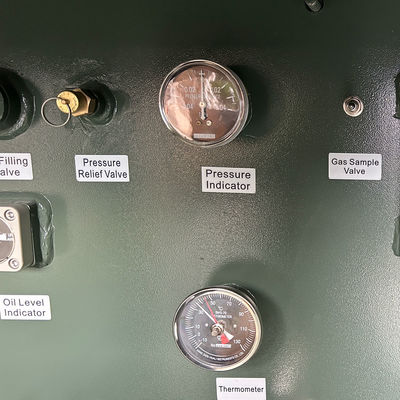

• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) Tam kapasite musluklarının % 2,5'i üzerinde musluk değiştiricisi
ve nominalden aşağı.
• Transformörde bir 10x18 (veya 14x25) el deliği
Tank kapağı.
• Zeytinyağı yeşil renkte boyanmış (Munsell 7GY 3.29/1.5).
• Tasarlanmış, üretilmiş ve test edilmiş
En son ANSI standartlarıyla

Spesifikasyon

Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)	Ağırlık (Kilogram)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Teknik çizimler

1000Kva Üç Fazlı Pad Montajlı Dış Evler için Güç Dağıtım Transformörü 13.2KV 0.48KV'ye 2

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
