| Marka Adı: | WINLEY |
| Model Numarası: | D-25/12.47 |
| Adedi: | 1 ünite |
| fiyat: | $1000-$10000 |
| Paketleme Ayrıntıları: | Plywood kapak |
| Ödeme Şartları: | T/T |

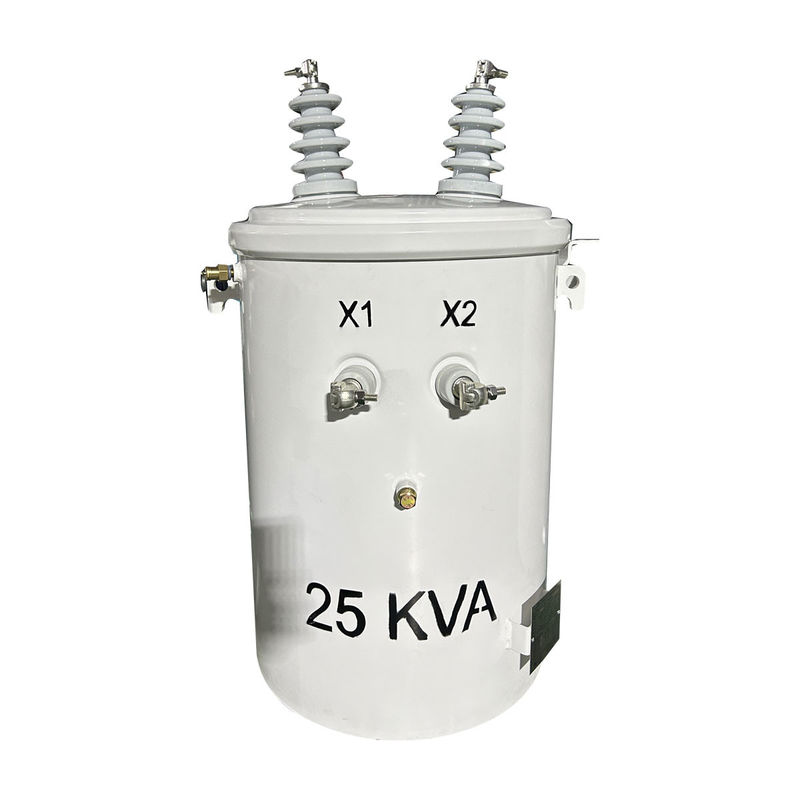

25KVA Tek fazlı kutup dağıtım transformatörü 12470V 277V ANSI IEEE
Ürün Genel Görünümü
Tek fazlı direğe monte edilmiş transformatör, tamamen mühürlü silindirsel bir yapıdır ve direğe monte edilmiş süspansiyonla monte edilir.Yüksek sürekli çalışma güvenilirliği, ve basit bakım.
WINLEY ELECTRIC'in ürettiği direğe monte edilmiş transformatörler, 10 kVA ile 333 kVA arasındaki nominal kapasiteye sahiptir ve ANSI/IEEE C57, IEC60076 ve diğer standartları karşılar.ve DOE ve CSA verimlilik gereksinimlerini karşılamak veya hatta aşmakÜrünlerimiz Kuzey Amerika, Orta ve Güney Amerika ve Güneydoğu Asya gibi pazarlara büyük miktarlarda ihraç edildi ve yaygın olarak övüldü.
Ana veriler
| Transformör Tipi | Uçak dağıtım transformatörü, geleneksel tip |
| Aşama | Tek Fazlı |
| Kapasite | 25 KVA |
| Birincil Voltaj | 12470GrdY/7200 |
| İkincil Voltaj | 277V |
| Sıklık | 60 Hz |
| Sıcaklık Artışı | 65°C |
| İzolasyon derecesi | E sınıfı yalıtım - 120°C, 248°F |
| Soğutma sınıfı | KNAN |
| İmpedans | 2.75% Tipik |
| Birincil Bağlantı Tipi | Canlı Çubuk |
| İkincil Bağlantı Tipi | Canlı Çubuk |
| Verimlilik Standartları | DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar. |
| K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
| Kabuk malzemesi | Bakır |
| Çevre sıcaklığı derecesi | 40°C |
| Ses seviyesi | 48 dBA |
| Boyutlar* | 21.55''-W x 24.5''-D x 40.05''-H |
| Verimlilik | 98.90% |

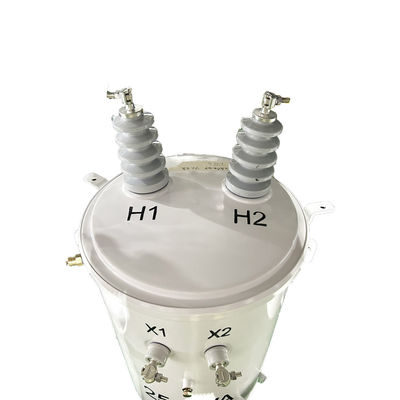

Ürün resimleri
Standart Özellik
■ISO 9001 sertifikalı kalite sistemi.
■CSA C2.1-06 ve CSA C2.2-06 Standartlarının tüm gereksinimlerini karşılayan kaldırma bantları
■Mekanik ve elektrik hesaplamaları için bilgisayar destekli tasarım (C.A.D.).
■Kore ve bobinler, en iyi toplam sahiplik maliyeti (TOC) için tasarlanmıştır.
■Sürtünme durdurma desteği için düzenleme,seçimsel olarak mevcut olan destek.
■Kısa devre gücünü, verimliliğini ve termal dayanıklılığını artırmak için "düşük-yüksek-düşük" sargılar
■ Gerektiği gibi örtü veya yan duvara monte edilmiş yüksek voltajlı kabuklar.
■Daha yüksek verimlilik ve daha düşük gürültü düzeyleri için step-lap eklemleri ile yara çekirdeği.
■İki bağlantıda da BIL ve kısa devre gereksinimlerini karşılamak için tasarlanmış çift voltaj.
■Automatik kendiliğinden mühürlenen basınç azaltma valfi.
■Aşağı gerilimli kürek veya sıkıştırma tipi (basket) terminalleri gerekirse.
■Düzgün mühürlenmesini sağlamak ve kapak kenarında su tutma oranını en aza indirmek için birden fazla kapak klemesi
Ürün çizimleri
Spesifikasyon
| Tek fazlı kutup monteli transformatör | ||||||
| İsimlendirilmiş Kapasite | Yüksek Voltaj |
Düşük Voltaj |
Bağlantı sembolü | Standart | Kısa devre impedansı | Verimlilik |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920V 13800/7957V 13200/7620V 12470/7200V ya da diğerleri |
120-240V 240-480V 347V 600V |
II0,II6 | IEEE/ANSI/DOE | 1.8-8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
|
