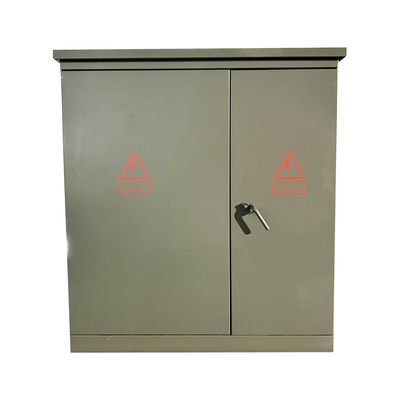

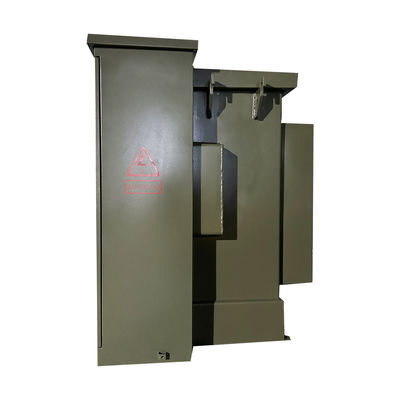

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun

Marka Adı:	WINLEY
Model Numarası:	S-112.5/12
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Üç faz

Kapasite:

112,5KVA

Birincil Voltaj:

12000V

İkincil Voltaj:

208Y/120

Sıklık:

Vektör grubu:

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Trafo Besleme Tipi:

Döngü beslemesi

Yetenek temini:

1000 takım/ay

Vurgulamak:

112.5kva Pad Montajlı Transformör

208v bantlı transformatör

12000V bantlı transformatör

Ürün Tanımı

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun

Birincil Voltaj:6.3KV-35KV veya Diğerleri
İkincil Voltaj:0.12KV-0.6KV Ya da Diğerleri
Bağlantı Tipi: Dyn11/YNyn0 veya diğerleri
Standartlar: ANSI/IEEE, CSA, DOE 2016
Güç derecesi: 112,5 KVA
Sertifika: UL, cUL, CSA,ISO,CE

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun 0

Ana veriler

Aşama	Üç Aşama
Transformör besleme tipi	Döngü besleme
Kapasite	112.5 KVA
Vektör grubu	DYN1
Birincil Voltaj	12000V
İkincil Voltaj	208Y/120
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	55 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Temel malzeme	Tahıl yönelimli çelik
Tank malzemesi	Kaplı çelik
Verimlilik %	99.00%

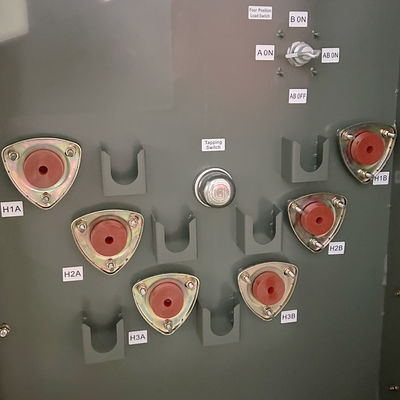

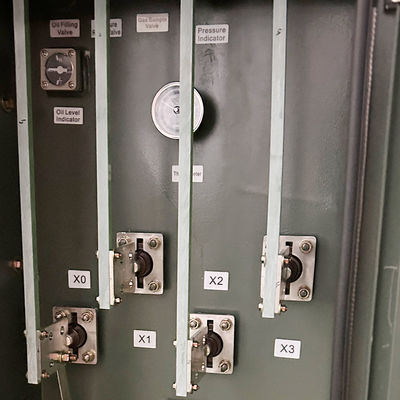

Yapı

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun 1

Transformör Teknik avantajlar

Verimli soğutma: Mineral yağ soğutma sistemi ve düşük sıcaklık artışı tasarımı, transformatörün yüksek yük koşullarında verimli çalışmayı sürdürmesini sağlar.
Enerji tasarrufu ve çevre koruması: Enerji tüketimini ve ısı emisyonlarını azaltarak, modern enerji tasarrufu gereksinimlerini karşılayan daha yüksek çevre koruma standartlarına ulaşılabilir.
Dayanıklı tasarım: Kullanılan malzemeler ve işlemler, transformatörün daha uzun kullanım ömrünü ve daha düşük aralıklı arıza oranını sağlar.
Esnek montaj: NEMA 3R kabın ve bantlı tasarım, transformatörü daha fazla esneklik sağlayarak çeşitli montaj ortamlarına uygun kılar.

Teknik çizimler

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun 2

Spesifikasyon

ÜRÜCÜ SPECIFICATION'ı
Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

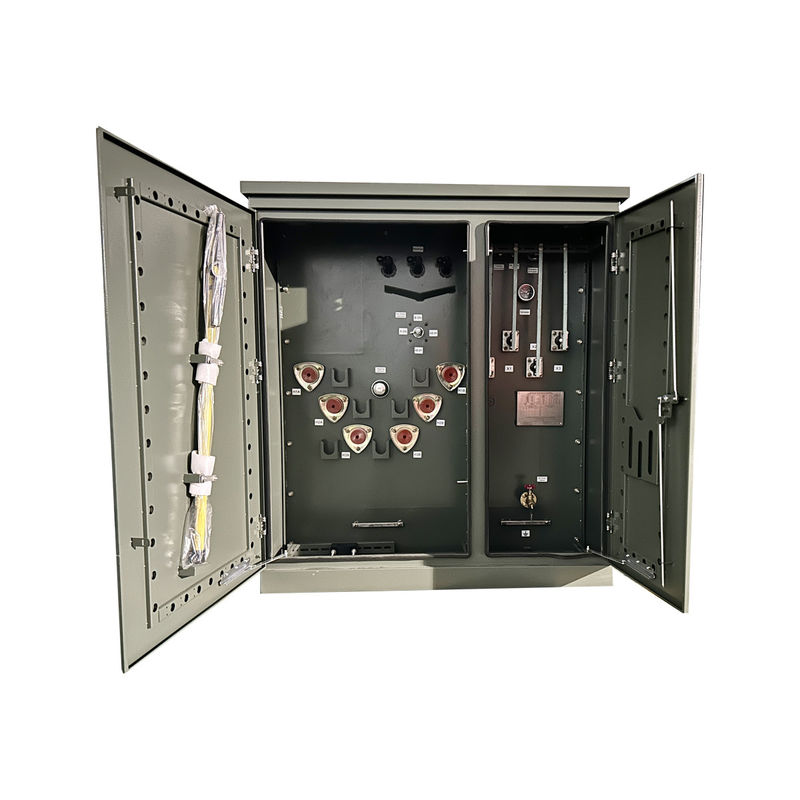

Ürün Fotoğrafları

112.5kva Üç Fazlı Pad Montajlı Transformör 12000V'den 208V'ye Kadar Elektrikli Transformörler Doe 2016 ANSI CSA Standartlarına Uygun 3

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
