Üç fazlı bantlı transformatör

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

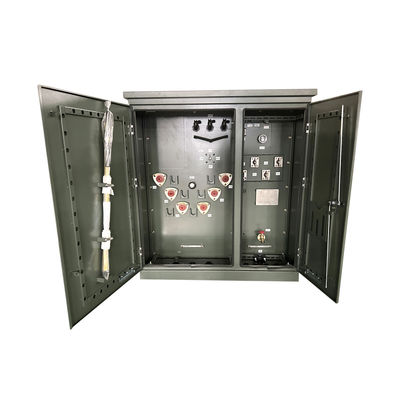

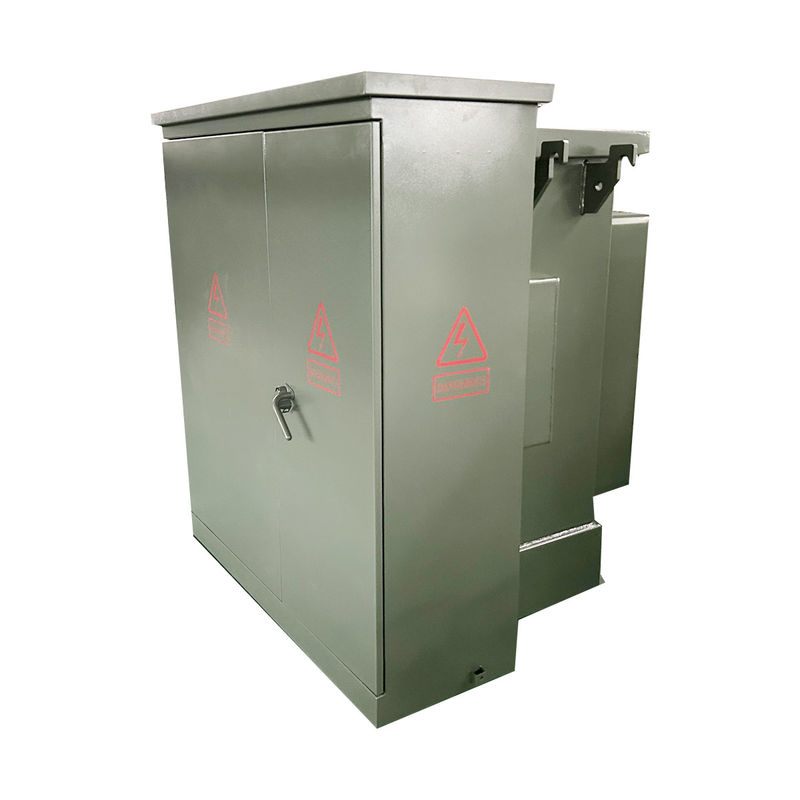

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı

Marka Adı:	WINLEY
Model Numarası:	S-112.5/13.2
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL,cUL,CE,ISO

Üç faz

Kapasite:

112,5KVA

Birincil Voltaj:

13200V

İkincil Voltaj:

208Y/120

K Faktörü Derecelendirmesi:

Kabuk malzemesi:

Bakır/Alüminyum

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Ortam Sıcaklığı Değeri:

Yetenek temini:

1000 takım/ay

Vurgulamak:

112.5kva Pad Transformörleri

13200V ila 208Y Pad Transformörleri

3 fazlı transformatörler

Ürün Tanımı

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı

Ürettiğimiz üç fazlı bantlı transformatörler, 30 ila 5500 kVA arasında kapasite ve 34.5 kV'ye kadar gerilimlere sahip UL sertifikası aldı.Ürünlerimiz Kuzey Amerika, Filipinler ve diğer yerlere büyük miktarlarda ihraç ediliyor..

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı 0

Ana veriler

Transformör Tipi	Yatak tabanlı, bölme tipi
Transformör besleme tipi	Döngü besleme
Aşama	Üç Aşama
Kapasite	112.5 KVA
Vektör grubu	DYN1
Birincil Voltaj	13200V
İkincil Voltaj	208Y/120
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	55 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Boyutlar*	60 W x 42 D x 68 H
Kuru ağırlık (yağ olmadan) *	900 lb
Toplam Ağırlık (doldurulmuş sıvı)	2500 lb.
Verimlilik %	99.05%
Yük Kaybı Yok (Watt)	+/- 250W
Tam yük kaybı (watta) %100	+/- 1,280W

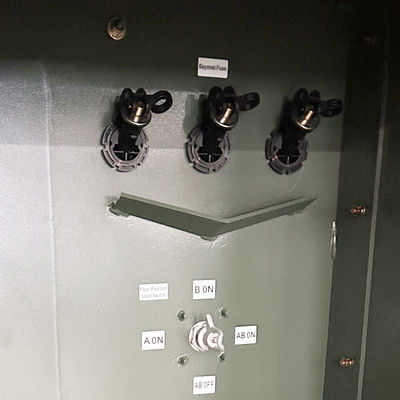

Yapı

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı 1

Teknik çizimler

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı 2

Fabrika Testleri

Sıkıştırma direnci testi
İzolasyon direnci testi
Voltaj oranı hata testi
Kısa devre impedans testi
Yüksüz Kayıp (Wattage) testi
Yük kaybı (Wattage) testi
İndüklenmiş Voltaj Direnç Testi
Ayrı Kaynak Voltaj Direnç Testi
Basınç bütünlüğü testi testi

Spesifikasyon

ÜRÜCÜ SPECIFICATION'ı
Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

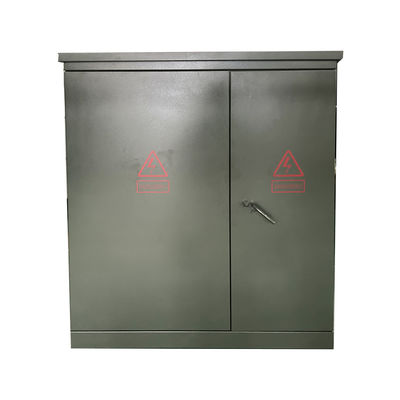

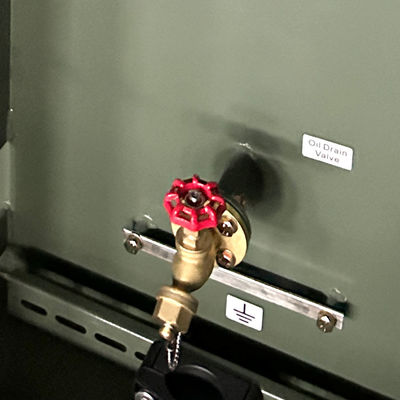

Ürün Fotoğrafları

112.5kva Pad Transformörler 3 Faza 13200V 208Y Transformör Montaj Padı 3

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
