75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE

Marka Adı:	WINLEY
Model Numarası:	D-100/12.47
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Ped Monteli, Bölmeli Tip II

Kapasite:

100KVA

Birincil Voltaj:

12470GrdY/7200

İkincil Voltaj:

240/120V (L-N-L)

Besleme Türü:

Döngü beslemesi

Soğutma Sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Verimlilik:

%99.00

Sıcaklık artışı:

Yetenek temini:

1000 takım/ay

Vurgulamak:

12.4 KV Pad Montajlı Elektrikli Transformör

120V Pad Montajlı Elektrik Transformörü

75Kva Pad Montajlı Elektrikli Transformör

Ürün Tanımı

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE

WINLEY'nin ürettiği tek fazlı bantlı transformatörler, 10KVA-250KVA'lık bir kapasite aralığı ve 34.5kV'ye kadar bir voltajla, ANSI, DOE, IEEE ve CSA standartlarına tam olarak uymaktadır ve bunları da aşmaktadır.Aylık teslimat kapasitesi 600'den fazla olan.

Ürün ayrıntıları

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 0

Ana veriler

Transformör Tipi	Yatak tabanlı, bölümlü II tip
Transformör besleme tipi	Döngü besleme
Aşama	Tek Fazlı
Kapasite	100 KVA
Vektör grubu	II6
Birincil Voltaj	12470GrdY/7200
İkincil Voltaj	240/120V (L-N-L)
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	51 dBA
Tank malzemesi	Kaplı çelik
Boyutlar*	35''-W x 36''-D x 36''-H
Ağırlık*	1140 lb.
Verimlilik	99.00%
Yük Kaybı Yok (Watt) *	+/- 270W
Yük Kaybı (Watt) *	+/- 1,100W

Ürün çizimleri

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 1

Özellik

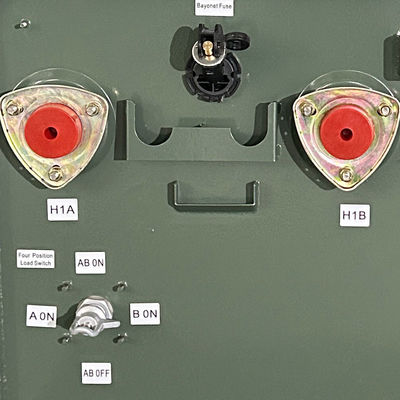

Döngü besleme işlemi için iki dıştan sıkıştırılmış evrensel yüksek gerilimli kabuk kuyusu veya radyal besleme işlemi için bir dıştan sıkıştırılmış kabuk kuyusu
Çıkarılabilir zemin kemeri ile tamamen yalıtılmış nötr bir terminal de dahil olmak üzere, ipli bakır çubukları olan üç dıştan sıkıştırılmış düşük voltajlı kabuk
Çıkartılmış kabuk montajları; İçeriye çekilmiş yağ bölmesi tabanı
Sıvı çelikten ipli, sıvı yüklü kaldırma malzemeleri

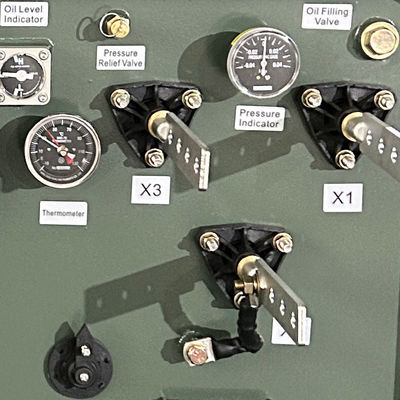

Otomatik basınç indirme cihazı
Oksidasyon inhibitörü olan elektrikli mineral yağ
Korrozyona dayanıklı paslanmaz çelik sargı iğneleri ve fıçıları olan çıkarılabilir kapak
Sıvı çelikten yapılmış kabın ve paslanmaz çelik malzemelerle sabitlenebilen çıkartılabilir kenarlık
Ön panel aksesuarının montaj koltuğu;
Su tutmasını önlemek için kaptanın ve yağ bölmesinin üst yüzeyleri
Yağ doldurma/yağ seviyesi fişleri; Yağ boşaltma fişleri; Tank topraklama hükümleri
Korrozyona dayanıklı kilitleme sistemi, kapalı penta başlı güvenlik çilingiri, yüzen fındık ve asma kilit
Decal veya şablonlu kabuk işareti
Lazerle kazınmış anodize alüminyum isim plağı
Geçerli ANSI, IEEE, NEMA, CSA ve DOE standartlarını karşılar veya aşar.

Spesifikasyon

SAlt fazlı bantlı transformatör Specifikasyonu
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

İsteğe bağlı aksesuarlar

Üretim süreci

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 3

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 4

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 5

75kva 1 Fazlı Pad Montajlı Elektrikli Transformör Yağı 12.4 KV'dan 120V'ye kadar batırılmış aNSI IEEE 6

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
