2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu

Marka Adı:	WINLEY
Model Numarası:	S-2500/12.47
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Üç faz

Kapasite @ 55°:

2,5 MVA (2500 KVA)

Birincil Voltaj:

12470V veya özel

İkincil Voltaj:

480Y/277

Kapasite @ 65°:

3,5 MVA (3500 KVA)

Soğutma Sınıfı:

KNAN/KNAF

Yeterlik %:

%99,40

Muhafaza:

NEMA 3R

Yetenek temini:

1000 takım/ay

Vurgulamak:

Üç fazlı bantlı transformatör

2500Kva bantlı transformatör

Ürün Tanımı

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu

Özetle

WINLEY, geçerli ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.

Üç fazlı bantlı transformatör, yük anahtarını ve sigortayu transformatörün yüksek voltajlı tarafına, transformatörün çekirdeğini ve sargılarını aynı yağ deposuna batırır.Gelişmiş yapının avantajlarına sahiptir., güvenilir performans, enerji tasarrufu ve tüketim azaltımı, esnek kullanım, güçlü uyarlanabilirlik ve ekonomik avantajlar.

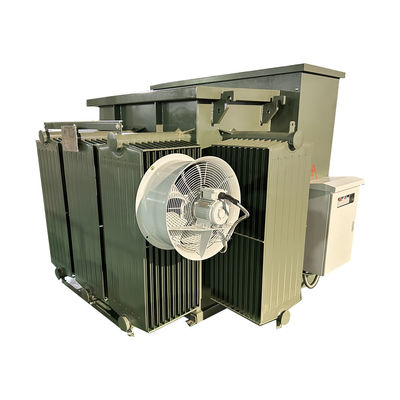

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 0

Ana veriler

Transformör Tipi	Yatak tabanlı, bölme tipi
Aşama	Üç Aşama
Kapasite @ 55° (fanlar dahil)	2.5 MVA (2500 KVA)
Kapasite @ 65° (w/ Fan)	3.125 MVA (3125 KVA)
Vektör grubu	DYN1
Birincil Voltaj	12470V
İkincil Voltaj	480Y/277
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN/KNAF
İmpedans	5% 75.
Verimlilik Standartları	DOE 2016 Standartları, CSA Standartları,ANSI/IEEE Standartları
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Ses seviyesi	60 dBA
Kapalılık derecesi	NEMA 3R
Boyutlar*	75 W x 75 D x 73 H
Toplam Ağırlık (doldurulmuş sıvı)	11529 lb.
Verimlilik %	99.40%
Yük Kaybı Yok (Watt)	+/- 2,690W
Tam yük kaybı (watta) %100	+/- 15,480W

Özellikler

Pentahead Bolt Giriş Montajı
Yüksek Yangın Noktası İzolasyon Sıvısı
PCB olmayan yalıtım sıvısı
Dönüştürülemez Konut
Ön bölme kapıları, kilitlenebilir
NEMA 3R Kablolama Bölümü
Sıcak çubuk dahil, HV Kapı Montajı

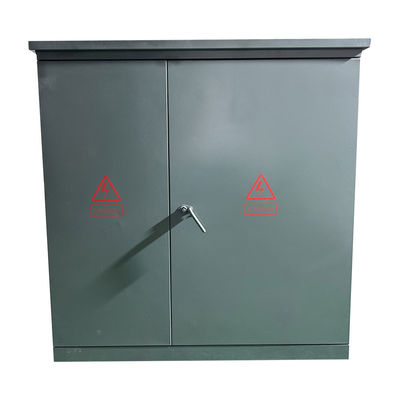

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 1

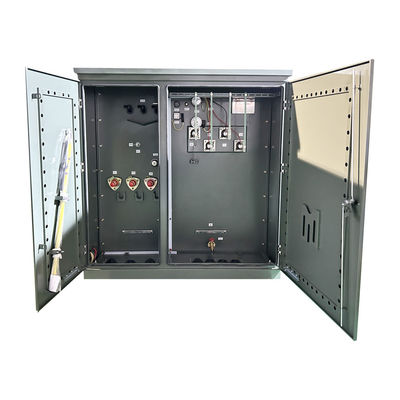

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 2

Spesifikasyon

Üç fazlı bantlı transformatör
İsimlendirilmiş Güç (KVA)	Yüksek voltaj (KV)	Düşük Voltaj (V)	Kayıp (W)
İsimlendirilmiş Güç (KVA)	Yüksek voltaj (KV)	Düşük Voltaj (V)	Yüksüz kayıp (W)	Yüklü Kayıp (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ya da diğerleri	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

Teknik çizimler

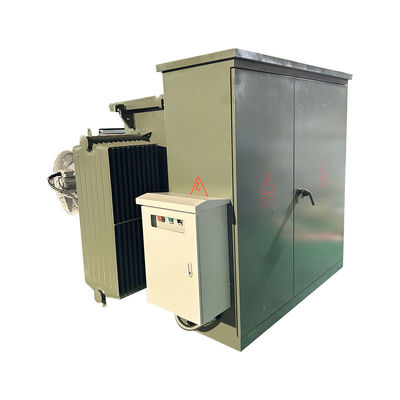

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 3

Üretim süreci

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 4

2500 Kva Üç Fazlı Pad Montajlı Transformör 12470V'den 480V'ye Kadar Alt-Aşağı UL Sertifikasyonu 5

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
