15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme

Marka Adı:	WINLEY
Model Numarası:	D-150/2.3
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Ped Monteli, Bölmeli Tip

Kapasite:

150KVA veya Özelleştirilmiş

Birincil Voltaj:

2300V

İkincil Voltaj:

Sıcaklık artışı:

Kabuk malzemesi:

Bakır

Tank Malzemesi:

304 Paslanmaz Çelik

Verimlilik Standart(lar)ı:

DOE 2016, CSA, ANSI/IEEE

Yetenek temini:

1000 takım/ay

Vurgulamak:

120V bantlı transformatör

15kva Pad Montajlı Transformör

2300V bantlı transformatör

Ürün Tanımı

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme

WINLEY ¢Tek fazlı bantlı dağıtım transformatörleri, geçerli ANSI, IEEE,NEMA ve Enerji Bakanlığı standartları ve yeraltı elektrik dağıtım ağlarında güvenli ve güvenilir çalışmaya izin vermek için inşa edilmiştirTransformatörlerimiz radyal veya döngü besleme dağıtım sistemlerine monte edilecek şekilde tasarlanmıştır ve belirtilen anahtarlama ve koruma gereksinimlerini karşılamak için yapılandırılabilir.

Ana veriler

Transformör Tipi	Yatak tabanlı, bölme tipi
Transformör besleme tipi	Döngü besleme
Aşama	Tek Fazlı
Kapasite	15 KVA
Vektör grubu	ii0
Birincil Voltaj	2300V
Birincil gerilim sınıfı	5 kV sınıfı
İkincil Voltaj	120V
Sıcaklık Artışı	55°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
Yük kırma anahtarı	4 pozisyonlu yük kesme anahtarı
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	48 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Temel malzeme	Tahıl yönelimli çelik
Tank malzemesi	304 paslanmaz çelik
Boyutlar*	46 W x 37 D x 50 H
Toplam Ağırlık (doldurulmuş sıvı)	1,590 lb

Ürün çizimleri

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 1

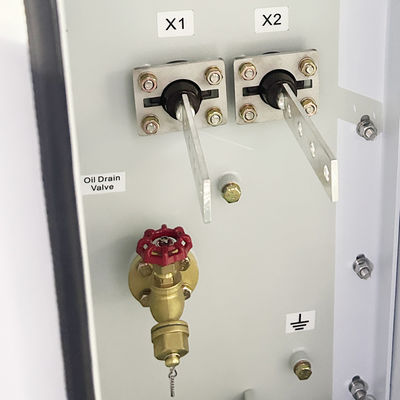

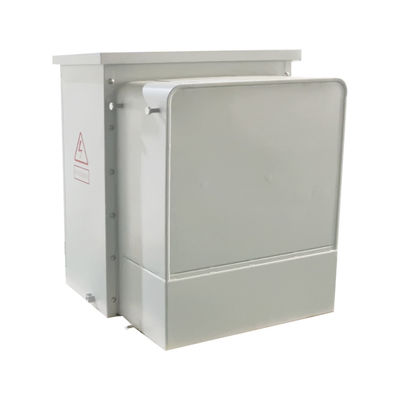

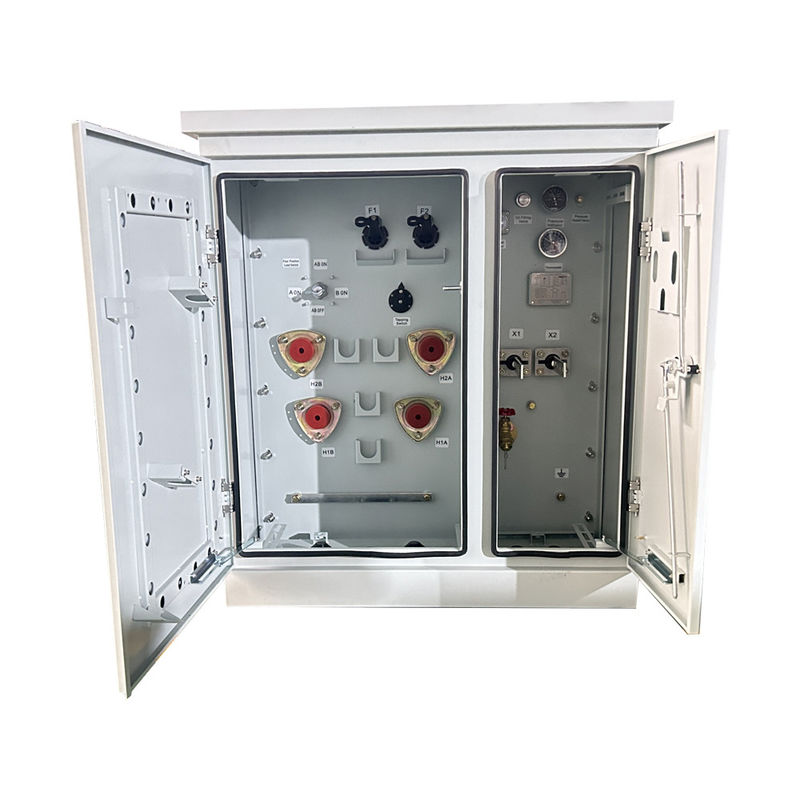

Fabrika ürün fotoğrafları

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 2

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 3

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 4

Standart Özellikler

Pentahead Bolt Giriş Montajı
Yüksek Yangın Noktası İzolasyon Sıvısı
PCB olmayan yalıtım sıvısı
Dönüştürülemez Konut
Ön bölme kapıları, kilitlenebilir
NEMA 3R Kablolama Bölümü
Sıcak çubuk dahil, HV Kapı Montajı

Spesifikasyon

SAlt fazlı bantlı transformatör Specifikasyonu
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Fabrika Testleri

Sıkıştırma direnci testi
İzolasyon direnci testi
Voltaj oranı hata testi
Kısa devre impedans testi
Yüksüz Kayıp (Wattage) testi
Yük kaybı (Wattage) testi
İndüklenmiş Voltaj Direnç Testi
Ayrı Kaynak Voltaj Direnç Testi
Basınç bütünlüğü testi testi

Üretim süreci

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 5

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 6

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 7

15kva Tek Fazlı Pad Montajlı Transformör Dağıtım Transformörü 2300V'den 120V'ye kadar döngü besleme 8

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz servis sağlayacağız. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
