Tek fazlı bantlı transformatör

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye

Marka Adı:	WINLEY
Model Numarası:	D-15/13.2
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Sıvı Dolgulu Ped Monteli

Kapasite:

15 KVA veya özel

Birincil Voltaj:

13200GrdY/7620

İkincil Voltaj:

240/120V

Besleme Türü:

Döngü beslemesi

Tek aşama

Kabuk malzemesi:

Bakır/Alüminyum

Verimlilik:

≥%98,95

Yetenek temini:

1000 takım/ay

Vurgulamak:

13.2 KV Pad Montajlı Transformör

15 kva Pad Montajlı Transformör

240 V bantlı transformatör

Ürün Tanımı

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye

ANSI/IEEE standartlarına göre tasarlanmış WINLEY tek fazlı bantlı transformatörler, açılmasını kolaylaştırmak ve bağlantılara engelsiz erişim sağlamak için bir klem kabine ile donatılmıştır.Tasarımın çok yönlülüğü, çeşitli koruyucu ve anahtarlama yapılandırmalarına izin verir.

Verimlilik derecelendirmeleri

DOE 2016'yı karşılar/aşırır
ANSI / IEEE #C57'ye uygun.12.00
ANSI / IEEE #C57'ye uygun.12.25
ANSI / IEEE C57 12 ile uyumludur.28
ANSI / IEEE C57 12 ile uyumludur.38
ANSI / IEEE C57'ye uygun.12.70
ASTM D3487'ye uygun

Ürün ayrıntıları

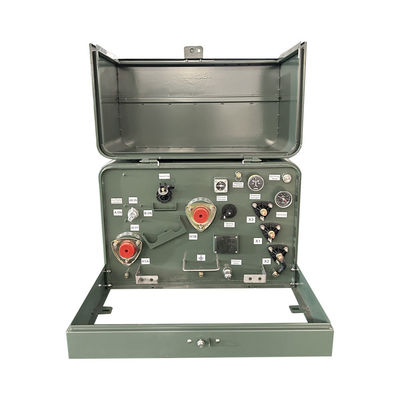

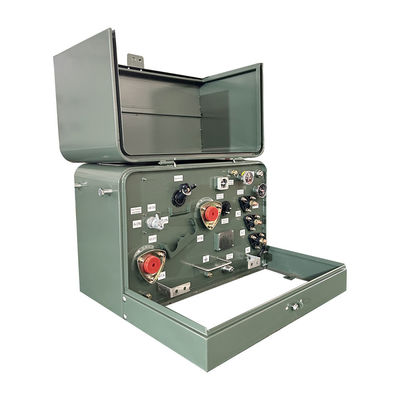

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye 0

Ana veriler

Transformör Tipi	Yüklü yatak
Transformör yapılandırması	Sıvı dolu yataklı
Transformör besleme tipi	Döngü besleme
Aşama	Tek Fazlı
Birincil Voltaj	13200GrdY/7620
İkincil Voltaj	240/120V (L-N-L)
Sıklık	60 Hz
Sıcaklık Artışı	65°C
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
İkincil Bağlantı Tipi	Canlı Yazı Tipi
Yük kırma anahtarı	4 pozisyonlu yük kesme anahtarı
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	48 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre)
Temel malzeme	Çelik
Tank malzemesi	304 Paslanmaz
Boyutlar*	33 x 29 x 24
Ağırlık*	725 lb
Verimlilik	98.95%
Yük Kaybı Yok (Watt) *	+/- 63W
Yük Kaybı (Watt) *	+/- 252W

Ürün çizimleri

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye 1

Özellik

Pentahead Giriş Montajı
Yüksek Yangın Noktası Doğal Ester İzole Etme Sıvısı
PCB olmayan yalıtım sıvısı
Dönüştürülemez Konut
Kapatılabilir kapağı kaldır

Spesifikasyon

SAlt fazlı bantlı transformatör Specifikasyonu
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Üretim süreci

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

15 kva Tek Fazlı Pad Montajlı Transformör 304 SS Yağa daldırılmış dağıtım 13.2 KV'dan 240 V'ye 4

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek.Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
