10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar

Marka Adı:	WINLEY
Model Numarası:	D-10/12.47
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Havai Dağıtım Trafosu, Konvansiyonel Tip

Kapasite:

10 kVA

Birincil Voltaj:

12470GrdY/7200V

İkincil Voltaj:

120/240V

Sıklık:

50/60Hz

Sıcaklık artışı:

Kabuk malzemesi:

Bakır/Alüminyum

Soğutma Sınıfı:

ONAN/KNAN

Yetenek temini:

1000 takım/ay

Vurgulamak:

12.470KV direğe monte edilmiş transformatör

CSA direğe monte transformatör

10 Kva direğe monte edilmiş transformatör

Ürün Tanımı

10 Kva Tek fazlı direğe monte transformatör Üst dağıtım 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar

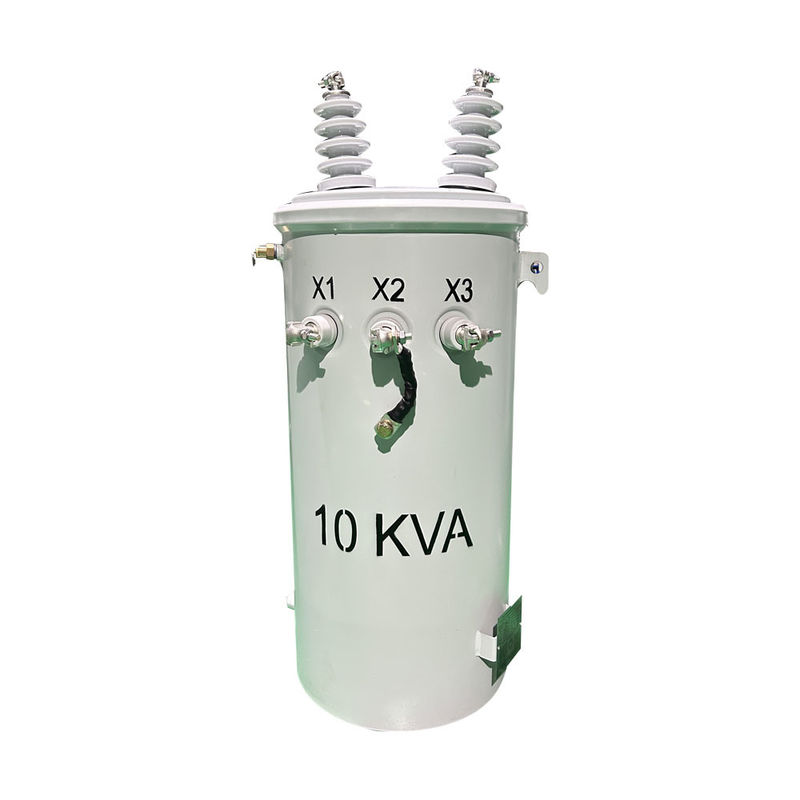

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 0

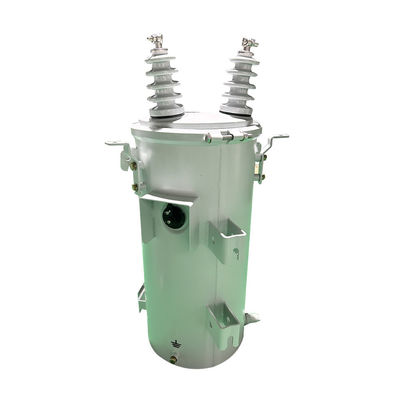

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 1

Ana veriler

Transformör Tipi	Uçak dağıtım transformatörü, geleneksel tip
Aşama	Tek Fazlı
Kapasite	10 KVA
Birincil Voltaj	12470GrdY/7200
İkincil Voltaj	120/240V (L-N-L)
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
İmpedans	2%75 (± 10%)
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Boyutlar*	18.2''-W x 21.5''-D x 35.7''-H
Toplam Ağırlık (doldurulmuş sıvı)	215 lb
Verimlilik	98.30%
Yük Kaybı Yok (Watt)	+/- 45W
Tam yük kaybı (Watt)	+/- 154W

Ürün Yapısı

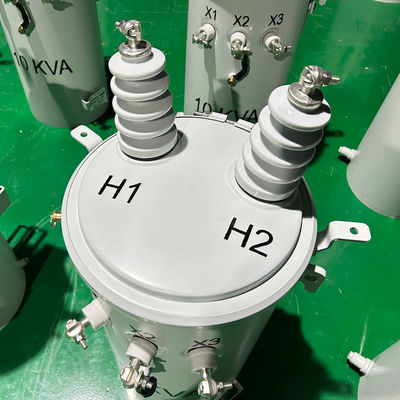

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 2

Çizim

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 3

Özellikler

10kva-500kva Tek fazlı yağlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
İsimlendirilmiş Kapitalizasyon (kVA)	Voltaj ((v)	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-8%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
CSA verimliliği derecelendirmelerini karşılar/aşırır
ANSI / IEEE C57 12 ile uyumludur.00
ANSI / IEEE C57 12 ile uyumludur.20
ANSI / IEEE C57 12 ile uyumludur.30
ANSI / IEEE C57 12 ile uyumludur.31
ANSI / IEEE C57 12 ile uyumludur.35
ANSI / IEEE C57'ye uygun.12.70
ANSI / IEEE C62'ye uygun.11
ANSI / IEEE C62'ye uygun.22
ANSI / IEEE C2 ile uyumludur
ANSI / IEEE C37 ile uyumludur.47
ANSI Z535'e uygun.4
ASTM D3487'ye uygun
ASTM D6871'e uygun
CSA C2.2 06 ile uyumludur
CAN / CSA C50 ile uyumludur

Üretim süreci

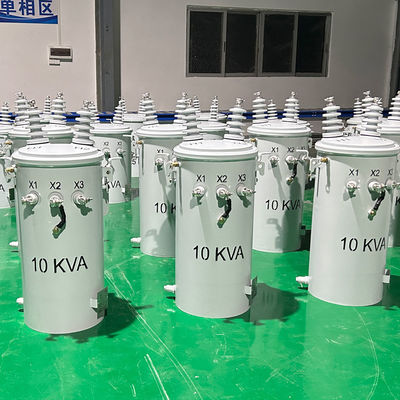

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 4

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 5

10 Kva Tek fazlı direğe monte edilmiş transformatör hava dağıtımı 12.470KV DOE 2016 CSA ANSI/IEEE standartlarını karşılar 6

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
