Yağ Tipi Trafo
>
10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları

Marka Adı: WINLEY
Model Numarası: D-10/13.8
Adedi: 1 ünite
fiyat: $1000-$10000
Paketleme Ayrıntıları: Plywood kapak
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE,ISO
Faz:
Tek aşama
Kapasite:
10 KVA veya Özel
Birincil Voltaj:
13800Y/7960 ve 4160Y/2400
İkincil Voltaj:
120/240V
Sıklık:
60Hz
Sıcaklık artışı:
65°C
Soğutma Sınıfı:
KNAN; KNAN; Self-Cooled Kendinden Soğutmalı
Verimlilik Standart(lar)ı:
DOE 2016, ANSI/IEEE
Yetenek temini:
1000 takım/ay
Vurgulamak:

13.8KV Güç Kutbu Transformörü

,

10 Kva Güç Kutbu Transformörü

,

120V güç kutup transformatörü

Ürün Tanımı

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları





WINLEY Electric, IEEE C57 gibi uluslararası standartlara sıkı sıkıya uyan 10 kVA tek fazlı direk monteli transformatörler üretir.12.00, DOE-2016 Verimlilik.






Ana veriler



Aşama Tek Fazlı
Kapasite 10 KVA
Birincil Voltaj 13800Y/7960 & 4160Y/2400
Birincil Voltaj Değiştiricisi Çift Voltajlı
İkincil Voltaj 120/240V (L-N-L)
Sıklık 60 Hz
Sıcaklık Artışı 65°C
İzolasyon derecesi E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme) K-1 (Standard)
Boyutlar* 24.8''-W x 26.77''-D x 40.16''-H
Tank çapı* 20.2' OD
Kuru ağırlık* 374.2 pound
Toplam Ağırlık (doldurulmuş sıvı) 605 lb.
Verimlilik 98.90%
Yük Kaybı Yok (Watt) +/- 170W
Tam yük kaybı (Watt) +/- 640W



Ürün Yapısı

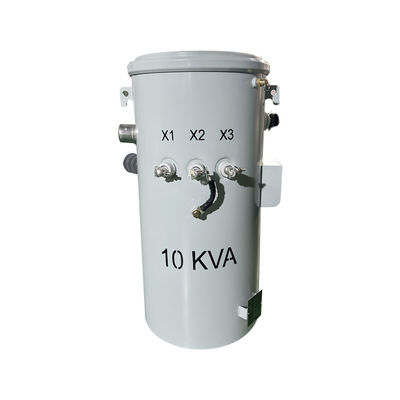

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 1

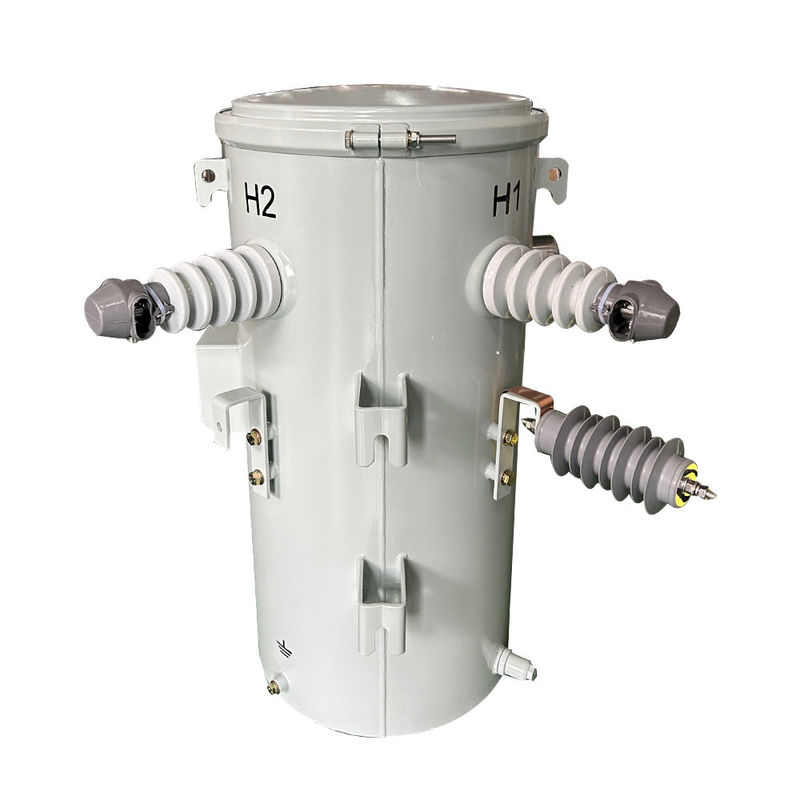

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 2

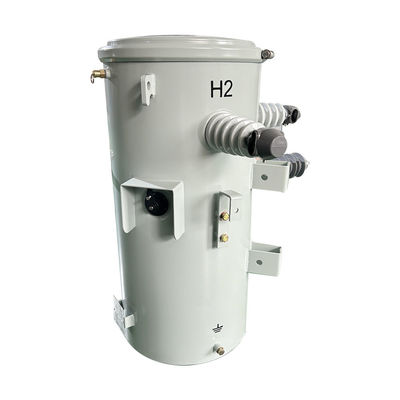

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 3



Standart Özellikler





  • Yüksek basınçlı porselen kabuğu
  • Alçak basınçlı porselen kabuğu
  • Gözbağı terminalleri - HV ve LV
  • LV nötr nokta topraklama otobüsü
  • ANSl destek çubuğu ile uyumlu
  • Hafif çelik tank
  • PCB olmayan mineral yağ
  • 0 off-load kran değiştiricisi
  • Kapaklı ve topraklı yağ doldurma fişleri
  • Basınç azaltma aygıtı
  • Kulak kaldırma
  • Ad plakası oyma



Çizim



10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 4



Özellikler



10kva-500kva Tek fazlı yağlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA) Yüksek Düşük Voltaj (v) Bağlantı sembolü Standart Kısa devre impedansı (%) Verimlilik
Voltaj ((v) (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
II0,II6 IEEE/ANSI/DOE 1.8-8% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43



Reytingler



  • DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
  • ANSI / IEEE #C57'ye uygun.12.00
  • ANSI / IEEE #C57'ye uygun.12.20
  • ANSI / IEEE #C57'ye uygun.12.28
  • ANSI / IEEE #C57'ye uygun.12.31
  • ANSI / IEEE C57'ye uygun.12.70
  • ANSI / IEEE C57'ye uygun.12.80
  • ASTM D3487'ye uygun



Üretim süreci



10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 5

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 6

10 Kva Tek Fazlı Güç Kutbu Transformörü Dağıtım Çift Voltaj 13.8KV 4.16KV 120V DOE 2016 Standartları 7



Sık Sorulan Sorular



1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
