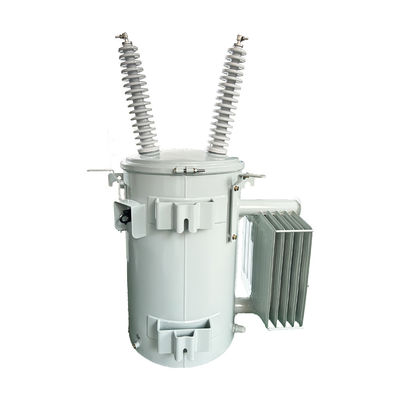

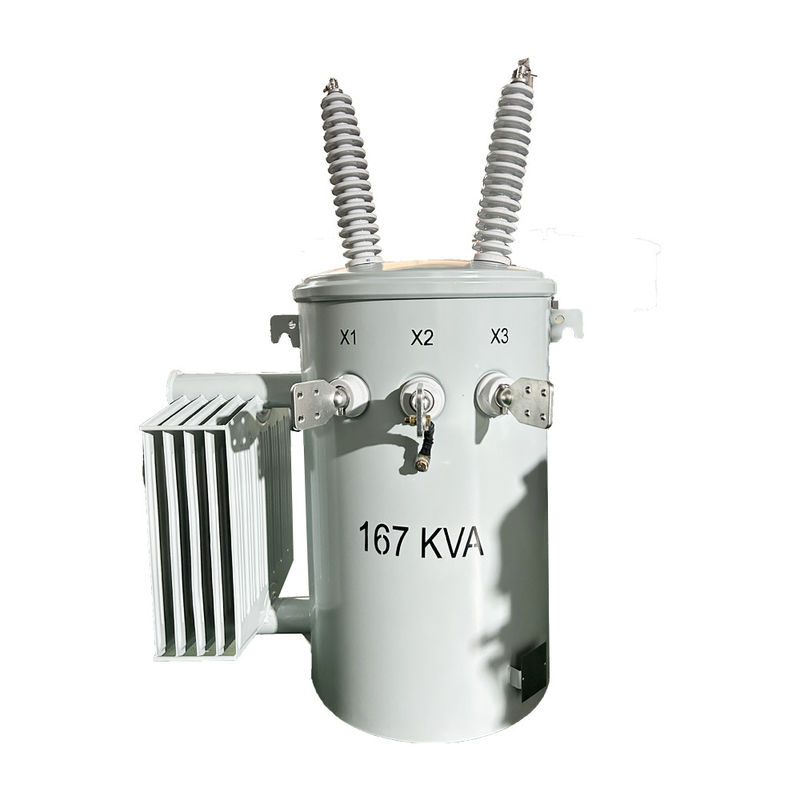

ANSI Standart Tek Fazlı Yağa Dalmış Transformörler 167KVA 34.5KV direğe monte edilmiş Transformör Gücü

Marka Adı:	WINLEY
Model Numarası:	D-167/35
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Üstteki Dağıtım Transformörü

Değerlendirilmiş kapasite:

167KVA

Giriş Voltajı:

34500V

Birincil Voltaj:

120/240V (Aşağıdaki bağlantı şekline bakın)

Sıcaklık artışı:

Sıklık:

Soğutma Sınıfı:

ONAN; ONAN; Self-Cooled Kendinden Soğutmalı

Sargı malzemesi:

Bakır

Yetenek temini:

1000 takım/ay

Vurgulamak:

34.5kv direğe monte edilmiş transformatör

167kva direğe monte edilmiş transformatör

ANSI Standart direğe monte edilmiş transformatör

Ürün Tanımı

ANSI Standart Tek Fazlı Yağa Dalmış Transformörler 167KVA 34.5KV direğe monte edilmiş Transformör Gücü ANSI/ IEEE Standartı

WINLEY, 10 kVA'dan 333 kVA'ya kadar kapasiteye sahip, ANSI/IEEE C57, IEC60076 standartlarına uyan direkli transformatörlerin profesyonel bir üreticisidir.

Standart Özellikler

Yüksek basınçlı porselen kabuğu
Alçak basınçlı porselen kabuğu
Gözbağı terminalleri - HV ve LV
LV nötr nokta topraklama otobüsü
ANSl destek çubuğu ile uyumlu
Hafif çelik tank
PCB olmayan mineral yağ/FR3rm sıvısı
0 off-load kran değiştiricisi
Kapaklı ve topraklı yağ doldurma fişleri
Basınç azaltma aygıtı
Bobin: Bakır/Alüminyum sargı
Demir çekirdeği: silikon çelik
Kulak kaldırma
Ad plakası oyma

Ana Veriler

Transformör Tipi	Uçak dağıtım transformatörü, geleneksel tip
Transformör yapılandırması	Sıvıyla Doldurulmuş direğe monte edilmiş
Aşama	Tek Fazlı
Kapasite	167 KVA
Birincil Voltaj	34500V
Birincil gerilim sınıfı	35 kV sınıfı
Birincil Fazor	Delta
İkincil Voltaj	120/240V (L-N-L)
Sıklık	60 Hz
Sıcaklık Artışı	65°C
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
Tıklama Değiştirici	5 pozisyonlu tuş değiştiricisi
Verimlilik Standartları	DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
Kabuk malzemesi	Bakır
Boyutlar*	43.11''-W x 34.7''-D x 50.1''-H
Tank çapı*	23' OD
Verimlilik	98%10
Yük Kaybı Yok (Watt)	+/- 445W
Tam yük kaybı (Watt)	+/- 2258W

Ürün Çizimi

ANSI Standart Tek Fazlı Yağa Dalmış Transformörler 167KVA 34.5KV direğe monte edilmiş Transformör Gücü 1

Ürün özelliği

Ürün Özellikleri
İsimlendirilmiş Kapasite (kVA)	Yüksek Voltaj (V)	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Verimlilik (%)	Boyut HDW(mm)			Ağırlık (kg)
10	34500/19920V 13800/7957V 13200/7620V 12470/7200V ya da diğerleri	120-240V 240-480V 347V 600V	36	120	98.7	500	525	885	150
15			50	195	98.82	520	565	905	210
25			80	290	98.95	560	590	935	258
37.5			105	360	99.05	610	625	935	340
50			135	500	99.11	635	675	1035	395
75			190	650	99.19	745	840	1035	480
100			210	850	99.25	770	965	1135	530
167			350	1410	99.33	795	890	1335	680
250			500	2000	99.39	1080	1030	1390	1280
333			350	2500	99.43	1140	1060	1450	1550

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
CSA verimliliği derecelendirmelerini karşılar/aşırır
ANSI / IEEE C57 12 ile uyumludur.00
ANSI / IEEE C57 12 ile uyumludur.20
ANSI / IEEE C57 12 ile uyumludur.30
ANSI / IEEE C57 12 ile uyumludur.31
ANSI / IEEE C57 12 ile uyumludur.35
ANSI / IEEE C57'ye uygun.12.70
ANSI / IEEE C62'ye uygun.11
ANSI / IEEE C62'ye uygun.22
ANSI / IEEE C2 ile uyumludur
ANSI / IEEE C37 ile uyumludur.47
ANSI Z535'e uygun.4
ASTM D3487'ye uygun
ASTM D6871'e uygun
10 CFR Bölüm 431'e uygun
CSA C2.2 06 ile uyumludur
CAN / CSA C50 ile uyumludur
CAN / CSA C233.1-87 ile uyumludur
CAN / CSA C802.1-13 ile uyumludur

Ürün Süreci

100KVA Single Phase Pole Overhead Distribution Transformer Oil Immersed 34500V To 120V 3

3150KVA Three Phase Dry Type Isolation Transformer NEMA3R 480V 208V 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
