Yağ Tipi Trafo
>
Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar

Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar

Marka Adı: WINLEY
Model Numarası: S-5000/35
Adedi: 1unit
fiyat: $5000-$150000
Paketleme Ayrıntıları: Plywood case
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Place of Origin:
CHINA
Sertifika:
UL/cUL,CE,ISO
Transformer Type:
Pad Mounted, Compartmental-Type
Capacity:
500 KVA
Primary Voltage:
27600GrdY/15940
Primary BIL:
150 KV
Zero Sequence Impedance:
10 ohms per phase
Vector Group:
ZN (Zig Zag Grounding Transformer)
UL Certificate Numbers:
UL-US-2431836-0, UL-CA-2423202-0
Supply Ability:
1000set/month
Vurgulamak:

35KV topraklama transformatörü

,

Sıvı dolu topraklama transformatörü

,

500 KVA topraklama transformatörü

Ürün Tanımı

Zig Zag Yerleştirme Transformör 5000 KVA Pad Montajlı Sıvı Doldurulmuş 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE Standartlarını karşılar





Zig-zag transformatörü, genellikle yüksek impedanslı bir zemin sistemi olarak kullanılabilen en ucuz yöntemdir.WINLEY'in zig zag topraklama transformatörleri olağanüstü kalite ve detaylara dikkatle tasarlanmıştırBu topraklama transformatörleri en zorlu endüstrilerde çalışmak için tasarlanmıştır ve onlarca yıl dayanır.

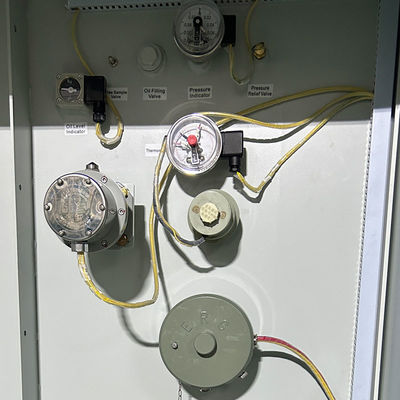

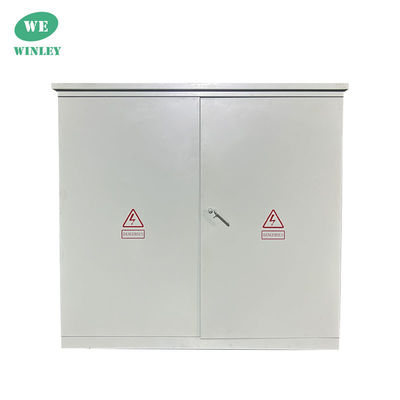

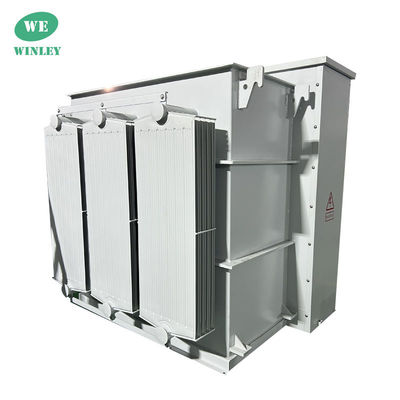

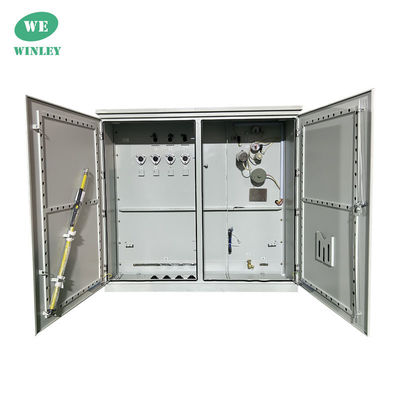

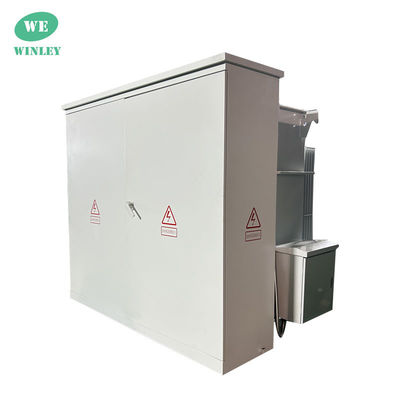

Zig Zag Yerleştirme Transformer Fabrikası ürün fotoğrafları



Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 0



Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 1



Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 2



Zig Zag Yerleştirme Transformör Ana veriler



Operasyon Zig Zag topraklama transformatörü
Transformör besleme tipi Radyal besleme
Aşama Üç Aşama
Kapasite 500 KVA, 100A Sürekli
Vektör grubu ZN
Birincil Voltaj 27600GrdY/15940
Birincil gerilim sınıfı 35 kV sınıfı
Birincil Fazor Toprağa yapışmış Wye
Birincil BIL 150 KV
Sıklık 60 Hz
Sıcaklık Artışı 65°C
İzolasyon derecesi E sınıfı yalıtım - 120°C
Soğutma sınıfı KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar
K-Faktör Değerlendirme (Harmonik Hafifletme) K-1 (Standard)
Kabuk malzemesi Bakır
Boyutlar* 60'W x 58'D x 69'H
Toplam Ağırlık (doldurulmuş sıvı) 4711 lb.
Verimlilik % 99%10
Yük Kaybı Yok (Watt) +/- 700W
Tam yük kaybı (watta) %100 +/- 5,000W



Zig Zag Yerleştirme Transformör Teknik çizimler



Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 3



Yerleştirme Transformörlerinin Gereksiniminin Nedenleri



  • Hataları izlemek için ölçüm noktası olarak hizmet ederler.
  • Yer hatası yeniden çarpması sırasında ortaya çıkabilecek geçici aşırı voltajların yoğunluğunu azaltmaya yardımcı olurlar.
  • Alt voltajlı bir yardımcı sargı içerebilirler, bu da alt istasyonlar için yerel bir güç kaynağı olarak hareket etmelerine izin verir.
  • Gerektiğinde faz-nötr yüklerin bağlanmasını kolaylaştırırlar.
  • Yerden aşağı impedanslı bir rota sunarak, sistemin yer potansiyeline yakın tarafsız kalmasına yardımcı olurlar.
  • Yerleştirilmemiş kablolarda hatalara karşı korunmak için rüzgar çiftliklerinde kullanılırlar.
  • Hat-to-ground hataları sırasında toprak hatları akımı sağlayabilirler.

Zig Zag Yerleştirme Transformör Fabrikası Denemeleri



  • Sıkıştırma direnci testi
  • İzolasyon direnci testi
  • Voltaj oranı hata testi
  • Kısa devre impedans testi
  • Yüksüz Kayıp (Wattage) testi
  • Yük kaybı (Wattage) testi
  • İndüklenmiş Voltaj Direnç Testi
  • Ayrı Kaynak Voltaj Direnç Testi
  • Basınç bütünlüğü testi



Zig Zag Yerleştirme TransformörÜretim süreci



Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 4

Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 5

Zig Zag topraklama transformatörü 500 KVA Pad yüklü sıvı dolu 35KV 100A Sürekli DOE 2016 CSA ANSI IEEE standartlarını karşılar 6



Sık Sorulan Sorular



1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
