75 Kva 3 Fazlı Pad Montajlı Transformör 13.2KV sıvı dolu DOE 2016 Verimlilik UL/cUL Sertifikalı

WINLEY, geçerli ANSI®/IEEE® standartlarını karşılayan sıvı dolu üç fazlı bantlı dağıtım transformatörlerinin tam bir hattını sunar.WINLEY kompartman tipi Üç Fazlı Yataklı Ticari Transformörler, beton bir yastığa açık havada kurulum için tasarlanmıştır ve ticari ve ticari işletmelere yeraltı güç dağıtımını sağlar., endüstriyel ve kurumsal yükler.

Ana veriler

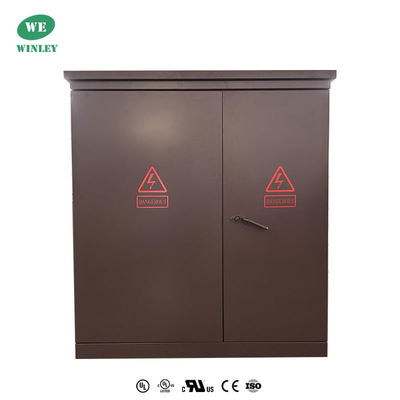

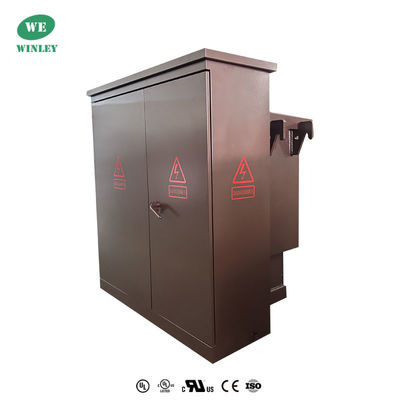

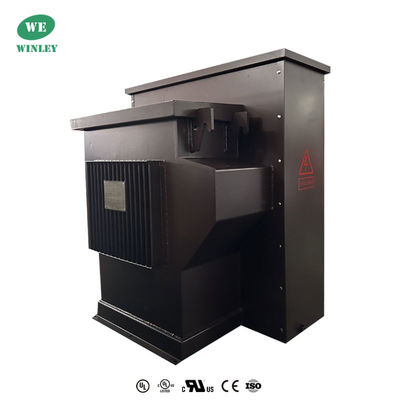

Ürün Fotoğrafları

Teknik çizimler

Standart Özellikler

• 60 Hz işlev.
• 65°C ortalama sarma yüksekliği.
• Radial ve döngü besleme düzenlemeleri.
• Ölü ve canlı ön tip HV terminalleri.
• HV BIL 45 150 kV (Ölü Cephe) 200 kV (Canlı Cephe).
• LV BIL 30 60 kV.
• Düşük voltajlı kapının üç nokta kilitlenmesi.
• Yüksek voltajlı kapı, ancak düşük voltajlı kapı açıldıktan sonra açılabilir.
• Sert çelik bölme.
• Transformör tankı kapağından tabanına kadar kaynaklanmıştır.
• Kalıcı bir isim plaka.
• Bir inçlik NPT boru kapağı dolgu düzenlemesi.
• ANSI tank zemin bantları.
• 1 inçlik drenaj valfi ve örnekleme cihazı.
• Otomatik basınç alçaltma valfi (35 SCFM).
• (2) 2.5% tam kapasiteli musluklar ile musluk değiştiricisi.
• Transformör tank kapağındaki bir 10x18 (veya 14x25) el deliği.
• En son ANSI standartlarına uygun olarak tasarlanmış, üretilmiş ve test edilmiştir.

Ürün yapısı

1) Transformör parçası ve kontrol dolabı parçası, transformör parçası tamamen mühürlenmiş bir yapıdır.ve yalıtım yağı iki tür yüksek ateşleme noktası yağı veya sıradan yağı olabilir.

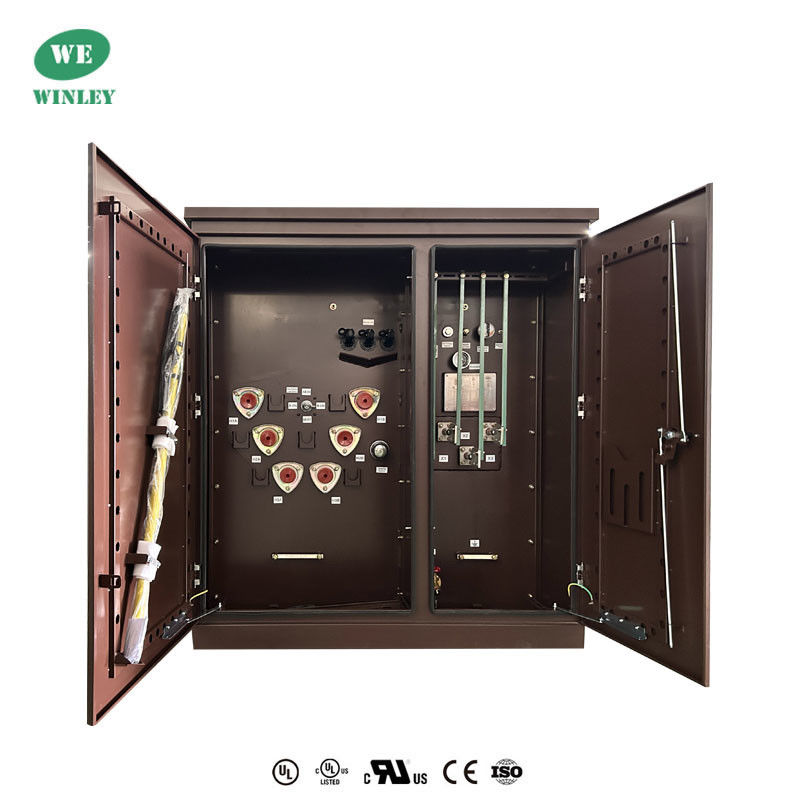

2) Kontrol dolabı yüksek gerilimli bir odaya ve düşük gerilimli bir odaya ayrılmıştır.

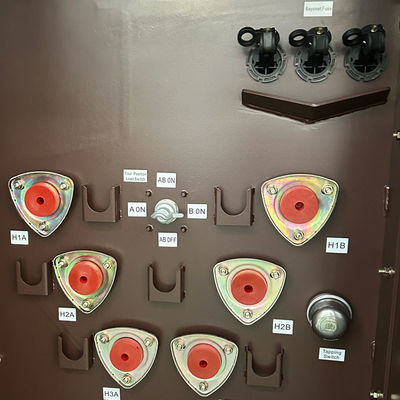

3) Yüksek voltajlı oda şunlarla donatılmıştır: yüksek voltajlı kablo fiş, yıldırım durdurucusu, yük düğmesinin çalıştırma kolu, heyecanlanmayan tuş düğmesi kolu, fiş fiş, basınç serbest bırakma valfi,termometre, basınç ölçer, yağ konum ölçer, yağ doldurma fişleri, yağ boşaltma valfleri vb., yük anahtarları, kapalı heyecanlı musluk değiştiricileri, fişler vb.Hepsi transformatör çekirdeği ile birlikte transformatör yağına daldırılır.Yüksek voltajlı kablo ve transformatör dirseği kablosu bağlantıları ile bağlantılıdır.
4) Düşük voltaj tarafı, hava devre kesici, akım transformatörleri, ayrıca elektrik enerjisi sayaçları, ammeter ve voltmetre ile monte edilebilir,ve çıkış devreleri ve kapasitans telafi cihazları kullanıcı ihtiyaçlarına göre yapılandırılabilir.

Özellikleri

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.

Neden bizi seçtin?

• Ürün yelpazesi 45KVA'dan 5500 KVA'ya kadar uzanır ve 34,5 KV'ya kadar olan nominal voltaj ile DOE 2016, IEEE/ANSI, CSA gibi standartlara uygun veya daha fazla,IEC,NEMA.
• Ürünler UL / cUL sertifikasına sahiptir (Sertifika Numarası: UL-US-2431836-0, UL-CA-2423202-0) ve müşteri isteklerine göre UL (partner yetkisi) alabilir.
• Ürünlerimiz Kuzey Amerika ve Filipinler gibi bölgelere büyük miktarlarda ihraç ediliyor.Profesyonel ve güvenilir satış sonrası hizmetle birlikte, 7 ila 35 gün içinde hızlı teslimatı sağlar.
