UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları

Marka Adı:	WINLEY
Model Numarası:	ZGS-500/35
Adedi:	1unit
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood case
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

UL,CE,ISO

Transformer Type:

Pad Mounted

Feed Type:

Loop Feed

Capacity:

500KVA

Primary Voltage:

34500Y/19920

Cooling Class:

KNAN; Self-Cooled

Secondary Voltage:

480Y/277

Vector Group:

YNyn0

UL Certificate Numbers:

UL-US-2431836-0, UL-CA-2423202-0

Supply Ability:

1000set/month

Vurgulamak:

3 fazlı bantlı transformatör

Döngü besleme tabanına monte edilmiş transformatör

Konut elektrik dağıtım bantına monte edilmiş transformatör

Ürün Tanımı

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları

WINLEY, profesyonel bir transformatör üreticisi ve tedarikçisidir.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE, NEMA.WINLEY, UL/cUL, ISO, CE vb. sertifikaları olan transformatörler üretir.

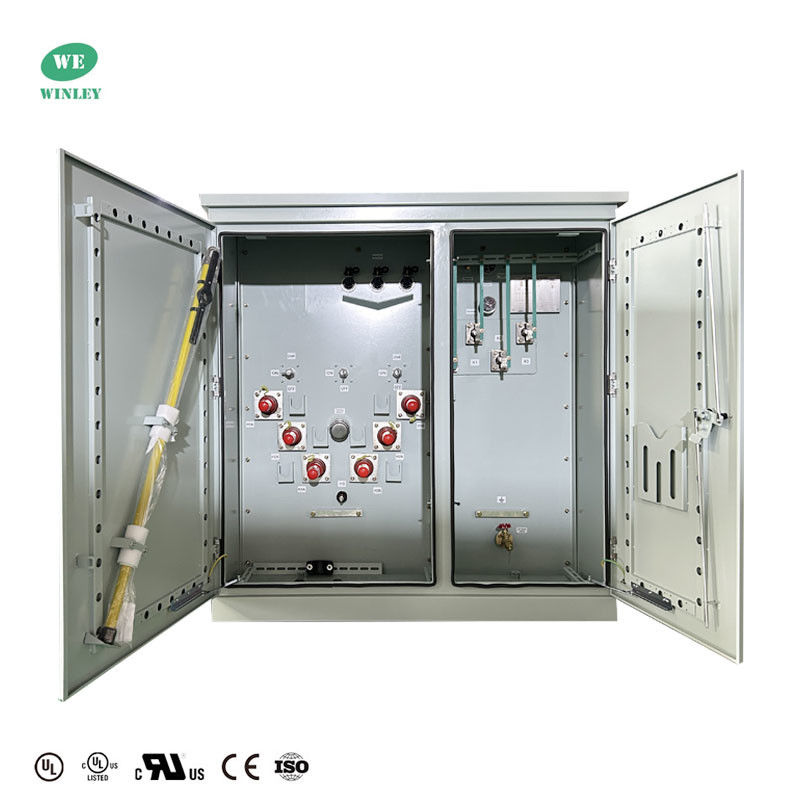

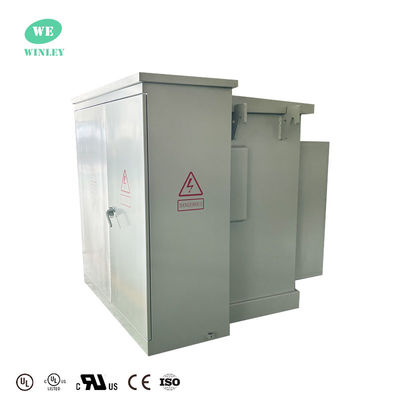

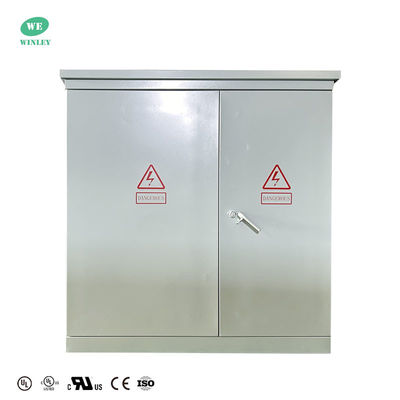

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları 0

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları 1

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları 2

Ana veriler

Transformör Tipi	Yüklü yatak
Transformör besleme tipi	Döngü besleme
Aşama	Üç Aşama
Kapasite	500 KVA
Vektör grubu	YNyn0
Birincil Voltaj	34500Y/19920
Birincil BIL	150 KV
İkincil Voltaj	480Y/277
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım - 120°C, 248°F
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Çevre çalışma sıcaklık aralığı	-40°C'den +40°C'ye (-50°F'den +104°F'ye)
Boyutlar*	63''W x 60'D x 70'H
Toplam Ağırlık (doldurulmuş sıvı)	4901 lb.
Verimlilik %	99%10
Yük Kaybı Yok (Watt)	+/- 690W
Tam yük kaybı (watta) %100	+/- 5,500W

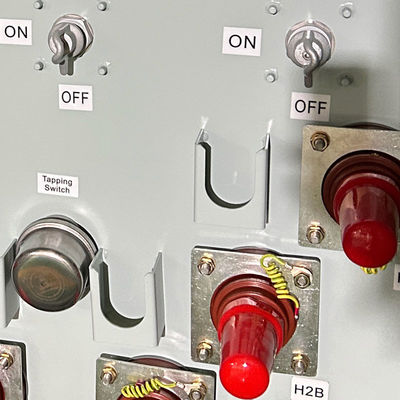

Yapı

HV kabukları
LV kabukları
Değiştir Tıkla
İzolasyon yağı
Yağ seviyesi ölçer
Sıvı sıcaklık ölçer
Basınç vakum ölçer
Kaldırma Çubukları
Yerleştirme Terminalleri
İsim plaka
Yük kesme düğmesi
Bayonet sigortası
ELSP sigortası
Örnekleyici ile yağ boşaltma valfi
Çöpeleme valfi

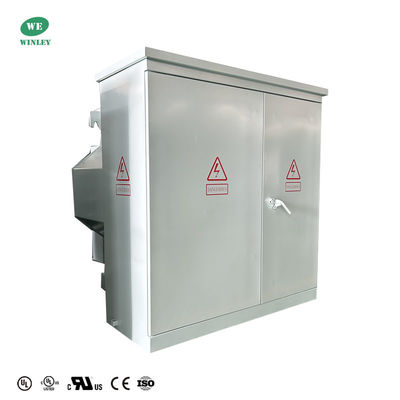

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları 3

Çizim

UL Sertifikalı 500Kva 3 Fazlı Pad Montajlı Transformör Konut Güç Dağıtımı 34.5KV ANSI IEEE DOE 2016 Standartları 4

Özellikleri

Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)	Ağırlık (Kilogram)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
