Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye

Marka Adı:	WINLEY
Model Numarası:	S-150/12
Adedi:	1unit
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood case
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

UL,cUL,CE,ISO

Application:

Solar

Type:

Pad Mounted, Compartmental-Type

Operation:

Step-Up Operation

Kapasite:

225KVA veya Özelleştirilmiş

Birincil Voltaj:

208Y/120

Secondary Voltage:

13800GrdY/7968

Frequency:

50/60Hz

Efficiency Standard(s):

Meets DOE 2016 Standards, Meets ANSI/IEEE Standards

Supply Ability:

1000set/month

Vurgulamak:

225kva üç fazlı bantlı transformatör

13.8KV üç fazlı bantlı transformatör

Ürün Tanımı

UL Sertifikalı 225kva Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'yeGüneş Enerjisi Uygulamaları için

Konut çatılarından ticari ve endüstriyel uygulamalara, ayrıca kamu hizmetleri santrallerine,WINLEY'nin güneş dağıtım transformatörleri, farklı büyüklükteki güneş inverterlerine ve ilgili uygulamalarına özel olarak uyarlanmıştır..

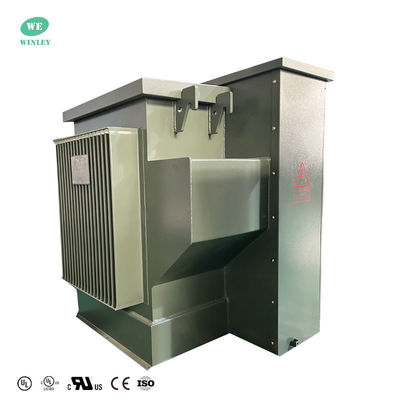

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 0

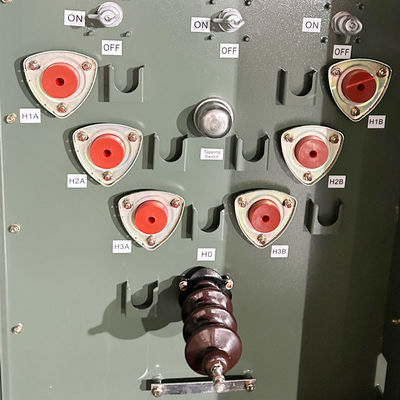

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 1

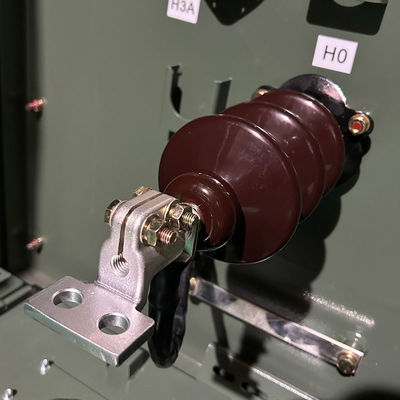

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 2

WINLEY'nin üç fazlı bantlı güneş fotovoltaik transformatörleri, çeşitli çevresel koşullarda güvenilir bir şekilde çalışmak için tasarlanmıştır.Bu sıvı dolu transformatörler güneş enerjisi üretim kapasitesine ve toplama dizininin voltaj sınıfına göre sınıflandırılır.ANSI/IEEE de dahil olmak üzere tüm geçerli standartlara uygun ve enerji verimliliği için tasarlanmıştır.Bu güneş ve enerji depolama transformatörleri, güvenliği ve sistem entegrasyonunu optimize etmek için çeşitli site özel özelliklerle özelleştirilebilir.

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 3

Ana veriler

Transformör Tipi	Yüklü yatak,
Transformör besleme tipi	Döngü besleme
Operasyon	Adım Aşama İşlemi
Aşama	Üç Aşama
Kapasite	225 KVA
Vektör grubu	- Evet.
Birincil Voltaj	208Y/120
İkincil Voltaj	13800GrdY/7968
Sıklık	60 Hz
Sıcaklık Artışı	65°C
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
Impedans (Tipik)	5% 75.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	55 dBA
Boyutlar*	61''-W x 54''-D x 69''-H
Toplam Ağırlık (doldurulmuş sıvı)	3,637 lb.
Verimlilik %	99.00%
Yük Kaybı Yok (Watt)	+/- 990W
Tam yük kaybı (watta) %100	+/- 3,600W

Teknik çizimler

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 4

Güneş transformatörünün yapısı

Güneş transformatörlerinin yapısı, esas olarak bir tank, demir çekirdeği, sargı ve kabuklardan oluşan geleneksel transformatörlere çok benziyor.Güneş inverterleri için geleneksel güç dağıtım transformatörleri özel uygulama gereksinimleri nedeniyle kullanılamaz.Dolayısıyla, özelleştirme, güneş enerjisi santrallerinin benzersiz doğasını, inverter teknolojisini ve operasyonel özelliklerini göz önünde bulundurarak gereklidir.

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 5

Özellikleri

ÜRÜCÜ SPECIFICATION'ı
Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)
75	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645
150			280	2200	1530	980	1510	989
300			480	3650	1680	1080	1660	1415
500			680	5100	1790	1160	1810	1905
750			980	7500	2030	1300	2030	2755
1000			1150	10300	1854	1549	1651	3235
1500			1640	14500	2150	1570	2210	5835
2000			2160	20645	2220	1600	2380	6430
2500			2680	23786	2330	1650	3070	8865
3000			3300	30300	2460	1850	3260	11300
3735			4125	37875	2680	2060	4080	14400

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
ANSI / IEEE C57'ye uygun.12.00
ANSI / IEEE C57 12 ile uyumludur.28
ANSI / IEEE C57 12 ile uyumludur.29
ANSI / IEEE C57 12 ile uyumludur.34
ANSI / IEEE C57 12 ile uyumludur.35
ANSI / IEEE C57'ye uygun.12.70
ANSI / IEEE C62'ye uygun.11
ASTM D3487'ye uygun

Üretim süreci

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 6

Güneş Enerjisi Transformörü 225kva Güneş Enerjisi Uygulamaları için Üç Fazlı Pad Montajlı Transformör Adım 208V 13.8KV'ye 7

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
