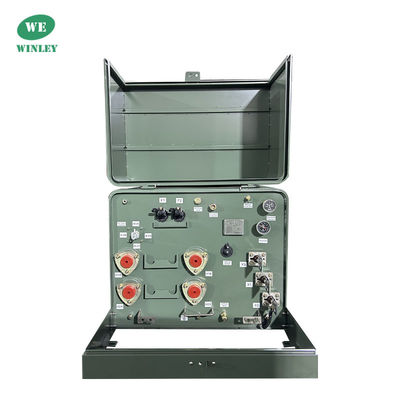

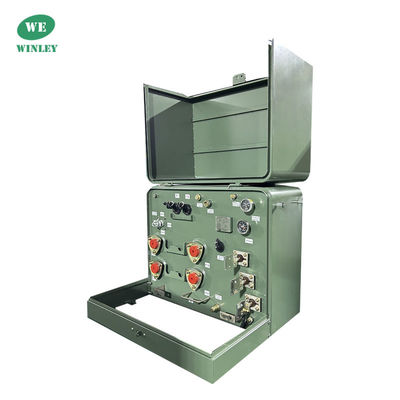

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi

Marka Adı:	WINLEY
Model Numarası:	ZGD-25/15
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Pad Montajlı Transformatör

Kapasite:

25KVA

Birincil Voltaj:

12470V

İkincil Voltaj:

480/240V

Soğutma yöntemi:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Sıklık:

Sıcaklık artışı:

Verimlilik Standart(lar)ı:

DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar

Yetenek temini:

1000 takım/ay

Vurgulamak:

12.47kv bantlı transformatör

25Kva Pad Montajlı Transformör

Ürün Tanımı

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi

Özetleme

1) Tek fazlı bantlı transformatörler, genellikle açık havada bulunan kapı ve kilitli bir dolaba yerleştirilir.
2) Bu transformatörler 15-250 kVA arasında değerli güçlere sahip.
3) Bu dağıtım transformatörlerinin hepsi yağ yalıtımlı, sef soğutmalı, döngü veya radyal besleme ile mevcuttur ve ölü önlüdür.
4)Bu transformatörler, transformatörlerin takılacağı devre türüne göre seçilen iki temel radyasyon ve döngü besleme yapılandırması ile sunulur.
5) ANSI tek fazlı bantlı transformatörler, kolay açılma ve bağlantılara engellemeyen erişim için bir klavye kabını ile donatılmıştır.Tasarımın çok yönlülüğü, çeşitli koruyucu ve anahtarlama yapılandırmalarına izin verir.

Ana veriler

Transformör besleme tipi	Döngü besleme
Aşama	Tek Fazlı
Kapasite	25
Vektör grubu	II6
Birincil Voltaj	12470V
İkincil Voltaj	480/240V (L-N-L)
Sıklık	60 Hz
Sıcaklık Artışı	65°C (80°C Sıcak Nokta)
Soğutma sınıfı	KNAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
K-Faktör Değerlendirme (Harmonik Hafifletme)	K-1 (Standard)
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	48 dBA
Boyutlar*	35''-W x 35.9''-D x 28''-H
Ağırlık*	900 lb
Verimlilik	98.90%
Yük Kaybı Yok (Watt) *	+/- 99W
Yük Kaybı (Watt) *	+/- 367W

Ürün ayrıntıları

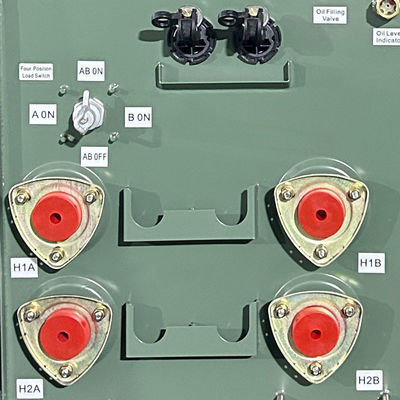

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi 0

Çizim

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi 1

Özellikleri

SAlt fazlı bantlı transformatör Specifikasyonu
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
ANSI / IEEE #C57'ye uygun.12.00
ANSI / IEEE #C57'ye uygun.12.25
ANSI / IEEE C57 12 ile uyumludur.28
ANSI / IEEE C57 12 ile uyumludur.38
ANSI / IEEE C57'ye uygun.12.70
ASTM D3487'ye uygun

Üretim süreci

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi 4

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.

Çizim

Tek fazlı bant monteli Transformör Yağa daldırılmış dağıtım 25kva 12.47KV Dış kombinasyon kutu tipi 6
