3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları

Marka Adı:	WINLEY
Model Numarası:	ZGS-500/12.87
Adedi:	1 ünite
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Türü:

Yataklı, radyal besleme

Kapasite:

500KVA

Birincil Voltaj:

12870V

İkincil Voltaj:

480Y/277

Dokunma aralığı:

14400, 13800, 13200, 12870, 12470, 12000, 11700

Malzeme:

Alüminyum/Bakır

Vektör grubu:

UL/CUL Sertifikasyonu:

UL-US-2431836-0, UL-CA-2423202-0

Yetenek temini:

1000 takım/ay

Vurgulamak:

12870V bantlı transformatör

ANSI IEEE bantlı transformatör

500Kva Pad Montajlı Transformör

Ürün Tanımı

3 Fazlı Ped Monteli Transformatör Yağlı Daldırmalı Dağıtım 500Kva 12870V ANSI IEEE Standartları

Neden bizi seçmelisiniz

WINLEY, 45kva-5500KVA kapasiteye ve 34.5KV'a kadar gerilime sahip tam bir üç fazlı ped monteli transformatör yelpazesi üretmektedir. Ürünler DOE 2016, IEEE/ANSI, CSA, IEC, NEMA vb. standartlarını karşılar, hatta aşar.
WINLEY tarafından üretilen üç fazlı ped monteli transformatör, UL/cUL sertifikası (Sertifika Numarası: UL-US-2431836-0, UL-CA-2423202-0) almıştır ve müşteri gereksinimlerine göre UL (ortak yetkilendirme) için başvurabilir.
Ürünlerimiz Kuzey Amerika, Güney Amerika, Filipinler ve diğer yerlere büyük miktarlarda ihraç edilmektedir. Tasarım ve üretim konusunda zengin deneyime, profesyonel ve güvenilir satış sonrası hizmete sahibiz ve malları 7-35 gün içinde hızlı bir şekilde teslim edebiliriz.

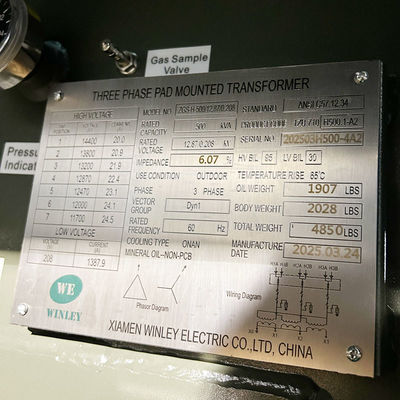

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 0

Ürün Fotoğrafları

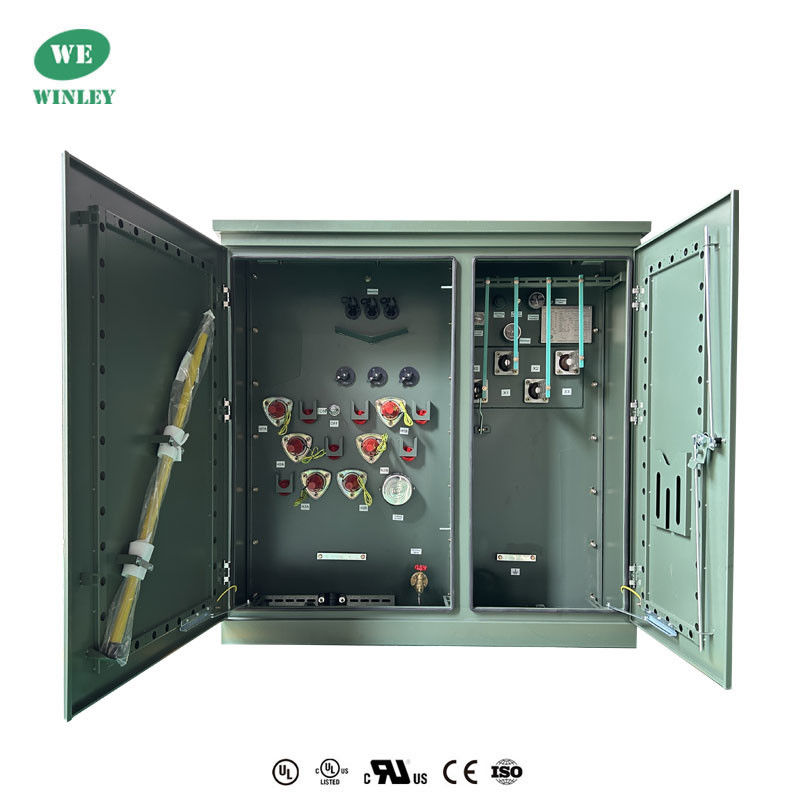

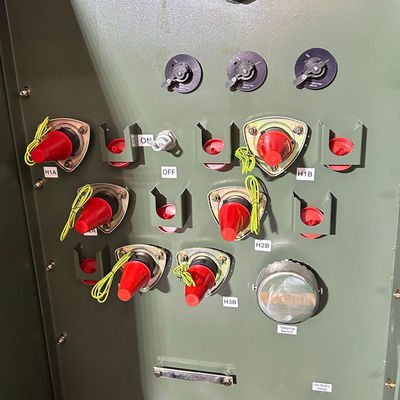

Radyal besleme sistemleri için tasarlanan bu transformatör, güvenli bakım için ölü ön birincil sonlandırmalarla 12.870V delta birincilini 208Y/120V wye-ikincil'e dönüştürür. 7 gerilim ayarındaki devre dışı kademeli kademeler, şebeke ihtiyaçlarına uyum sağlar. Kaplamalı çelik bir muhafaza içinde alüminyum sargılar ve silikon çelik çekirdek ile üretilmiştir, ticari/endüstriyel kullanım için dayanıklı performans sunar, iç/dış mekan kurulumları için ANSI/IEEE C57.12.34'e uygundur.

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 1

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 2

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 3

Ana veriler

3 Fazlı Ped Monteli Transformatör özellik verileri
No.	Ayrıntılar	UBirim	Özellik	Açıklama
1	Tip	~	ped monteli, radyal besleme
2	Nominal kapasite	kVA	500
3	Faz Sayısı	~	3
4	Birincil gerilim	V	12870	delta
5	Birincil sonlandırma	~	15kV sınıfı, BIL95kV, 200A kuyu ve ekleme	ölü ön
6	İkincil gerilim	V	480Y/277	Wye-N
7	İkincil bağlantı	~	4 delikli kürek
7	Kademeli tip	~	devre dışı kademeli
8	Kademeli aralık	%	14400, 13800, 13200, 12870, 12470, 12000, 11700
9	Soğutma yöntemi	~	ONAN
10	Nominal frekans	Hz	60
11	Vektör grubu	~	Dyn1
12	Yalıtım sınıfı	~	A (105℃)
13	Sıcaklık artışı	K	65
14	Yüksüz kayıp	W	750	%10 tolerans ile
15	Yüklü kayıp (85℃)	W	5800	%10 tolerans ile
16	Empedans	%	5.5~6.5
17	Sargı malzemesi	~	Alüminyum veya bakır
18	Çekirdek malzemesi	~	silikon çelik
19	Soğutma malzemesi	~	Mineral yağ

Teknik çizimler

Özellik

Nominal Güç (KVA)	Yüksek Gerilim (KV)	Alçak Gerilim (V)	Yüksüz Kayıp (W)	Yüklü Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişlik (mm)	Ağırlık (kg)	Ağırlık (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 veya diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 5

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 6

3 fazlı bant monte edilmiş transformatör yağ batırılmış dağıtım 500Kva 12870V ANSI IEEE standartları 7

SSS

1. S: Örnek sipariş verebilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.

2. S: Teslim süresi nedir?

C: Seri üretim süresi 15-25 gündür.

3. S: Garanti süresi ne kadardır?

C: B/L'den itibaren 24 aydır. Herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, daha sonra ücretsiz hizmet vereceğiz. Ürün sayısına göre, kolayca hasar gören aksesuarları ücretsiz olarak sağlayacağız. İhtiyacınız olursa teknik destek de sağlayabiliriz.

4. S: OEM/ODM mevcut mu?

C: Evet, mevcut! Kendi Ar-Ge ekibimizle üreticiyiz, müşterinin çizimine veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özelleştirilmiş hizmetler:

a. Özelleştirilmiş renk ve özel fonksiyon.

b. Özelleştirilmiş kutu.

c. Müşterinin logosunu yazdırın.

d. Ürünle ilgili diğer fikirleriniz, tasarım yapmanıza ve bunları üretime geçirmenize yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5. S: Ürün kalitesi nasıl kontrol edilir?

C: Şirketimiz temel teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerden ürünleri çizimlere göre yapmaları kesin olarak istenmektedir. Her süreçte teknik eğitmenler bulunmaktadır. Kalite kontrol denetçileri üretimi düzenli olarak denetleyecektir. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
