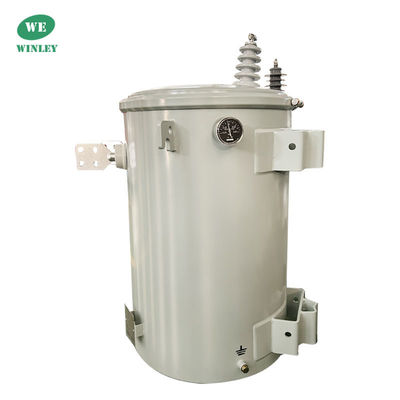

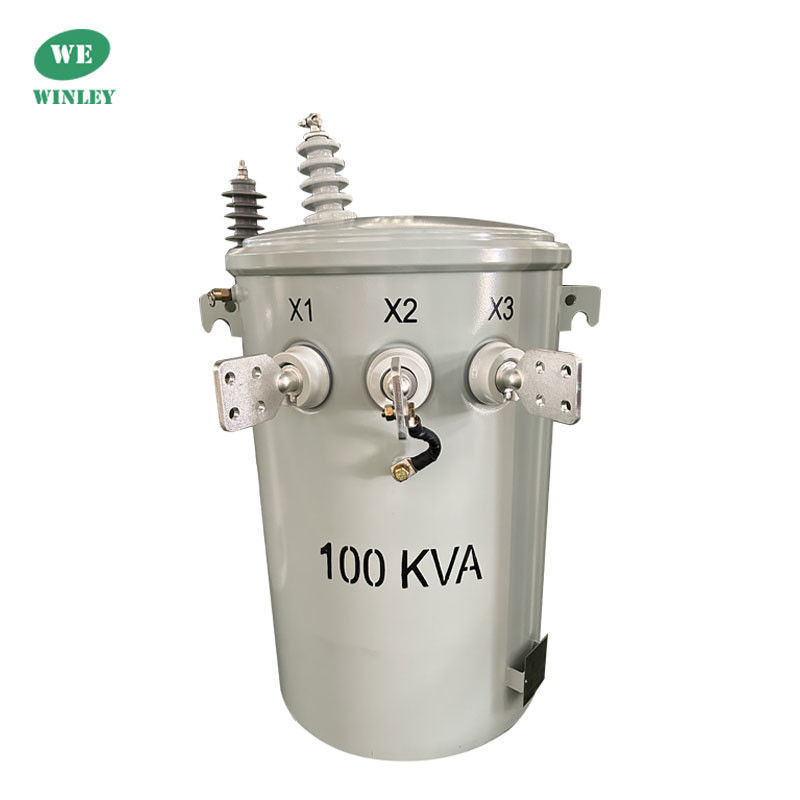

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş

Tüm Kategori

Tek fazlı bantlı transformatör

Üç Fazlı Reaktör

Bizimle İletişim

Mr. Steven

steven@winley-electric.com

86-18650108051

Şimdi İletişime Geçin

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş

Marka Adı:	WINLEY
Model Numarası:	D-100/12.47
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Trafo tipi:

Direk Montajlı Dağıtım Trafosu

Kapasite:

100 KVA

Birincil Voltaj:

19920/34500GrdY

Birincil BIL:

200 kV

İkincil Voltaj:

120/240V

Soğutma Sınıfı:

Kabuk malzemesi:

Bakır

Verimlilik Standart(lar)ı:

ANSI / IEEE Standardı C57.12.20

Yetenek temini:

1000 takım/ay

Ürün Tanımı

100KVA Tek fazlı direğe monte edilmiş dağıtım transformatörü Yağ batırılmış 12470V 304SS tank sıvı dolu

WINLEY, direk üzerine monte edilmiş transformatörlerin güvenilir, son derece uzmanlaşmış bir üreticisidir. 10-333 kVA'dan itibaren mevcuttur, ANSI / IEEE ve diğer standartları karşılar.Çubuklı trafo teknolojisinin her yönünde geniş bir deneyim kazandık.Müşterilerimiz ürünlerimizin kalitesine ve güvenilirliğine güvenebilirler.

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş 0

Teknik Özellikler

Transformör Tipi:	Genel dağıtım Transforme
Transformör yapılandırması:	Sıvıyla Doldurulmuş direğe monte edilmiş
Aşama:	Tek Fazlı
Kapasite:	100 KVA
Birincil Voltaj:	7200/12470GrdY
İkincil Voltaj:	120/240V (L-N-L)
Sıklık:	60 Hz
Sıcaklık artışı:	65°C
Soğutma sınıfı:	ONAN; Kendiliğinden Soğutulmuş
Verimlilik:	DOE 2016 Standartlarını karşılar, ANSI/IEEE Standartlarını karşılar, 10 CFR Part 431'i karşılar
Kabuk malzemesi:	Bakır
Boyutları:	26''W x 27'D x 49'H
Ağırlık:	1010 lb

Özellik

Kalite Sistemi ISO 9001 sertifikalı
DOE Enerji Verimliliği Standartını karşılamak veya ANSI/IEEE ve CSA standartlarını aşmak
Kaldırma çubuğu
Tutuklama montaj yastıkları
Kapaklı yüksek kuvvetli porselen
Göz kapatma uçları olan kabuklar
Alt voltajlı buşlar ve göz bültenleri
Düşük gerilimli nötr topraklama kemeri ((gösterilmemiş) ((sadece B-2 ve B-3 sınıfı 10-50kVA)
ANSI destek çubuğu (hanger brackets) alt bracket'te lazerle yazılmış isim plakaları
Poliester yalıtım kapak
Kendi kendine havalandırma ve yeniden mühürleme kapağı montajı
Merkezi çekirdek/kolip montajı destek destekleri
Düşük gerilimli kablolar
Örtü tabanlı kemerli yağ dolgu fişi
Tank zemin yatağı

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş 1

Ürün çizimleri

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş 2

Özellikler

10kva-500kva Tek fazlı yağlı transformatör
İsimlendirilmiş Kapitalizasyon (kVA)	Yüksek	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	Verimlilik
İsimlendirilmiş Kapitalizasyon (kVA)	Voltaj ((v)	Düşük Voltaj (v)	Bağlantı sembolü	Standart	Kısa devre impedansı (%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE/CSA	1.0-4.5%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
ANSI / IEEE #C57'ye uygun.12.00
ANSI / IEEE #C57'ye uygun.12.20
ANSI / IEEE #C57'ye uygun.12.28
ANSI / IEEE #C57'ye uygun.12.31
ANSI / IEEE C57'ye uygun.12.70
ANSI / IEEE C57'ye uygun.12.80
ASTM D3487'ye uygun

Üretim süreci

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş 3

100KVA Tek fazlı direğe monte edilen dağıtım transformatörü Yağı batırılmış 12470V 304SS tank sıvı dolu direğe monte edilmiş 4

3150KVA Three Phase Dry Type Isolation Transformer NEMA3R 480V 208V 4

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.

Özellik

Kalite Sistemi ISO 9001 sertifikalı
DOE Enerji Verimliliği Standartını karşılamak veya ANSI/IEEE ve CSA standartlarını aşmak
Kaldırma çubuğu
Tutuklama montaj yastıkları
Kapaklı yüksek kuvvetli porselen
Göz kapatma uçları olan kabuklar
Alt voltajlı buşlar ve göz bültenleri
Düşük gerilimli nötr topraklama kemeri ((gösterilmemiş) ((sadece B-2 ve B-3 sınıfı 10-50kVA)
ANSI destek çubuğu (hanger brackets) alt bracket'te lazerle yazılmış isim plakaları
Poliester yalıtım kapak
Kendi kendine havalandırma ve yeniden mühürleme kapağı montajı
Merkezi çekirdek/kolip montajı destek destekleri
Düşük gerilimli kablolar
Örtü tabanlı kemerli yağ dolgu fişi
Tank zemin yatağı
