UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları

Marka Adı:	WINLEY
Model Numarası:	ZGD-25/15
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Trafo tipi:

Sıvı Dolgulu Ped Monteli

Besleme Türü:

Döngü beslemesi

Kapasite:

167KVA

Birincil Voltaj:

13800GrdY/7968

İkincil Voltaj:

120/240

Kabuk malzemesi:

Bakır

Verimlilik:

%99.10

UL sertifika numarası:

UL-US-2564931-0; UL-CA-2548224-0

Yetenek temini:

1000 takım/ay

Ürün Tanımı

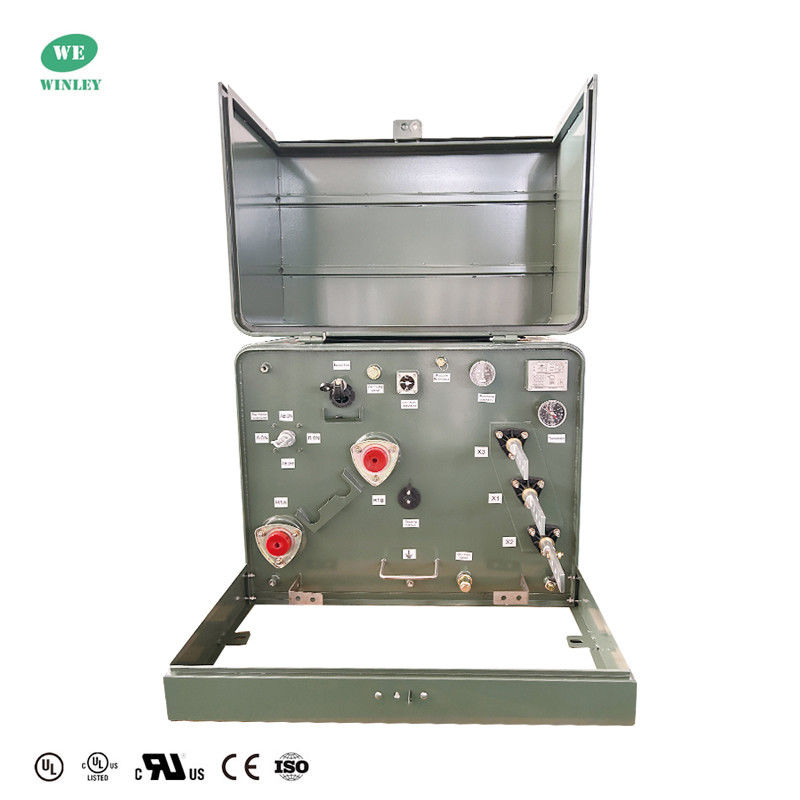

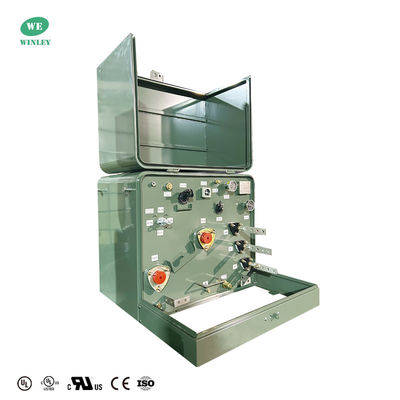

UL/cUL Listed 167kVA Single Phase Pad Mounted Transformer 13800V To 120V Oil Submerged Distribution Transformer ANSI IEEE Standartları

Tek fazlı bant monteli bir transformatör, konut transformatörü olarak da bilinir, açık hava montajı için tasarlanmış kompakt ve kapalı bir yapıdır.ve yüksek ve düşük voltajlı tesisleri kablo giriş bölümünde yan yana kurulmuştur. Transformör tankı koruyucu bir kapak kapağına sahiptir. Kablo giriş bölmesi ANSI C57'ye uygun bir kilit kullanır.12WINLEY'in tek fazlı bantlı transformatörü tamamen ANSI, DOE, IEEE,ve CSA standartlarıUL/CUL, CSA listesiyle.

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 0

Ana veriler

Aşama	Tek Fazlı
Transformör besleme tipi	Döngü besleme
Kapasite	167 KVA
Vektör grubu	II6
Birincil Voltaj	13800GrdY/7968
İkincil Voltaj	120/240
Sıklık	60 Hz
Sıcaklık Artışı	65°C
İzolasyon derecesi	E sınıfı yalıtım
Soğutma sınıfı	ONAN; Kendiliğinden Soğutulmuş
Verimlilik Standartları	DOE 2016 Standartlarını, ANSI/IEEE Standartlarını karşılar.
Kabuk malzemesi	Bakır
Çevre sıcaklığı derecesi	40°C
Ses seviyesi	55 dBA
Yükseklik (Yükseklik)	Deniz seviyesinden 3300ft (1000 metre) veya daha aşağı
Temel malzeme	Tahıl yönelimli çelik
Verimlilik	99%10
Yük Kaybı Yok (Watt) *	+/- 450W
Yük Kaybı (Watt) *	+/- 1,825W
Toplam yük kaybı (Watt) *	+/- 2,288W

Çizim

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 2

Performans Karakteristiği

• ANSI®, IEEE® ve NEMA® standartlarını karşılar veya aşar
• Dağıtım transformatörleri için DOE Enerji Verimliliği Standartı 10 CFR Bölüm 431'i karşılar
• Tank kaplama IEEE Std C57'yi aştı.12.28TM-2005 ve IEEE Std C57.12.29TM-2005 standartları (yalnızca paslanmaz çelik üniteleri)
• IEEE Std C57'ye tam uyumluluk.12.28TM-2005 standardı kapak bütünlüğü gereksinimleri
• Lazerle kazınmış isim plakaları
• Paslanmaz çelik kaldırma düzenlemeleri
• Tankın topraklanması için düzenlemeler
• Otomatik basınç azaltma cihazı
• Elektrikli mineral yağı
• Paslanmaz çelik sargı iğne ve fıçıları ile sarmal kapı
• Uçan kilit cebesi kolayca hizalama için
• Sıvı paslanmaz çelik pentahead kapı kilidi
• Yağ doldurma ve drenaj düzenlemeleri
• Çıkarılabilir kenarlık
• Saldırılmış küplü tank kapağı
• Yüksek voltajlı kabuk kuyuları - 200 A

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 3

Özellikleri

SAlt fazlı bantlı transformatör Specifikasyonu
Reyting	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	Yükseklik	Derinlik	Genişliği	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
(kVA)	Yüksek voltaj ((kV)	Yük Kaybı Yok	Yük kaybı	(mm)	(mm)	(mm)	Yağ Ağırlığı ((kg)	Toplam Ağırlık ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 ya da diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Reytingler

DOE'nin 2016 verimlilik derecelendirmelerini karşılar/aşırır
ANSI / IEEE #C57'ye uygun.12.00
ANSI / IEEE #C57'ye uygun.12.25
ANSI / IEEE C57 12 ile uyumludur.28
ANSI / IEEE C57 12 ile uyumludur.38
ANSI / IEEE C57'ye uygun.12.70
ASTM D3487'ye uygun

Üretim süreci

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 4

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 5

UL Listed 167kVA Tek Fazlı Pad Montajlı Transformör 13800V'den 120V'ye Kadar Yağa Dalmış Dağıtım Transformörü ANSI IEEE Standartları 6

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
