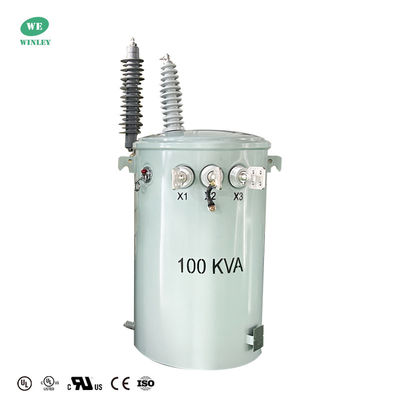

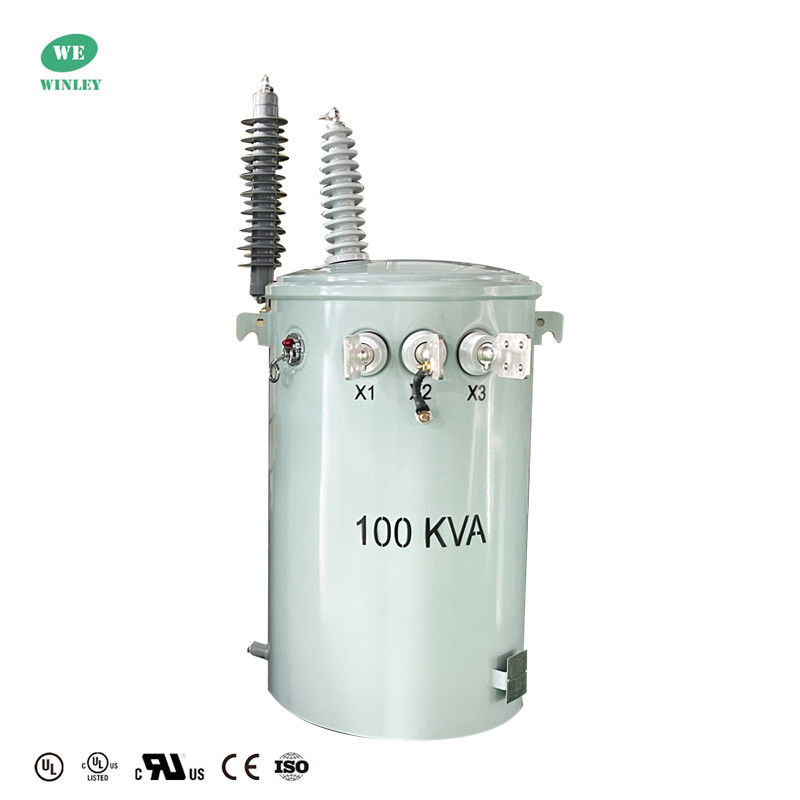

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla

Marka Adı:	WINLEY
Model Numarası:	D-105/34.5
Adedi:	1 ünite
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood kapak
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL, CE, ISO

Uygulama:

güç dağıtım sistemi

Bekar

Kapasite:

100 KVA

Birincil Voltaj:

34500Y/19920V

İkincil Voltaj:

120/240V

Frekans artışı:

Soğutma Sınıfı:

ONAN; ONAN; Self-Cooled Kendinden Soğutmalı

Verimlilik:

%99.00

Verimlilik Standart(lar)ı:

DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar

Yetenek temini:

1000 takım/ay

Ürün Tanımı

100 Kva Tek Fazlı Direğe Monteli Transformatör Çift Sargılı Güç Dağıtım Yağlı Tip Transformatör 34.5kv - 120v ANSI IEEE ve UL Sertifikalı

WINLEY’nin tek fazlı, yağlı, direğe monteli dağıtım transformatörleri, konutlardaki havai hat dağıtım yüklerine hizmet vermek üzere tasarlanmıştır. Ayrıca hafif ticari yükler, endüstriyel aydınlatma ve çeşitli güç uygulamaları için de uygundurlar. Bu transformatörler, elektrik dağıtım sistemlerinde normal olarak karşılaşılan uygulama koşulları için tasarlanmıştır.

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 0

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 1

Neden bizi seçmelisiniz?

WINLEY'in direğe monteli transformatörleri, UL/cUL sertifikalıdır, 10-333 kVA kapasite sunar ve ANSI, IEEE, CSA, IEC60076 standartlarını aşar. Onlarca yıllık uzmanlığımızla, tam teknik destek sağlıyor ve Kuzey/Güney Amerika ve Güneydoğu Asya'ya küresel olarak ihracat yapıyoruz. Güvenli, istikrarlı ve verimli tasarımlarımız, güvenilir güç çözümleri için operasyonel maliyetleri düşürür.

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 2

Ana Veriler

Transformatör Tipi	Havai Hat Dağıtım Transformatörü, Konvansiyonel Tip
Faz	Tek Faz
Kapasite	100 KVA
Birincil Gerilim	34500GrdY/19920
Birincil BIL	125 kV
İkincil Gerilim	120/240V
İkincil Gerilim Sınıfı	1.2 kV Sınıfı
İkincil Fazör	Çift Sargılı Tek Faz
İkincil BIL	30 KV
Frekans	60 Hz
Sıcaklık Artışı	65°C
Yalıtım Sınıfı	E Sınıfı
Soğutma Sınıfı	KNAN; Kendinden Soğutmalı
Verimlilik Standardı(ları)	DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar
Sargı Malzemesi	Bakır
Ortam Sıcaklığı Derecesi	40°C
Ses Seviyesi	51 dBA
Verimlilik	%99.00
Yüksüz Kayıp (watt cinsinden)	+/- 268W
Tam Yük Kaybı (watt cinsinden)	+/- 1,095W

Çizim

Bu tek fazlı havai hat dağıtım transformatörü (100 KVA), sıvı dolgulu ve direğe monte edilmiştir, 34500GrdY/19920V birincil (125 kV BIL) ve 120/240V ikincil (30 kV BIL) özelliklere sahiptir. 5 konumlu kademe değiştirici, bakır sargılar ve E Sınıfı yalıtım özelliklerine sahip olup, biyolojik olarak parçalanabilen bitkisel yağ ve kendiliğinden soğutma (KNAN) kullanır. DOE 2016/ANSI/IEEE'yi karşılar, %99 verimlilik, 51 dBA ses ve korozyona dayanıklı çelik tank (ANSI gri) sunar. Askı braketleri ile montaj, topraklama düzenlemeleri ile.

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 4

Standart Özellik

DOE Enerji Verimliliği Standardını Karşılar veya ANSI/IEEE ve CSA standartlarını aşar
Kaldırma kulpları

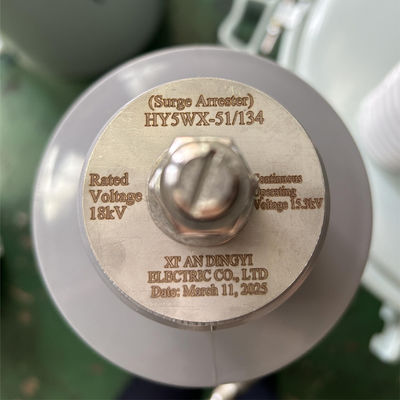

Paratoner montaj pedleri

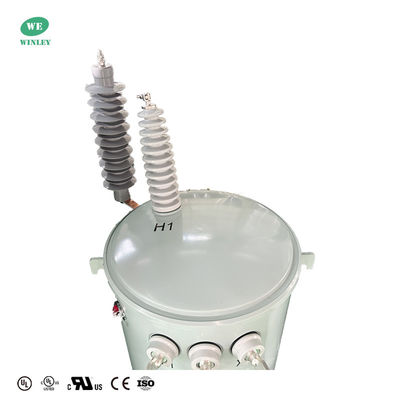

Kapak monteli yüksek gerilim porseleni
Göz cıvatası terminali olan burç(lar)
Göz cıvatası terminalleri olan alçak gerilim burçları
Alçak gerilim nötr topraklama kayışı

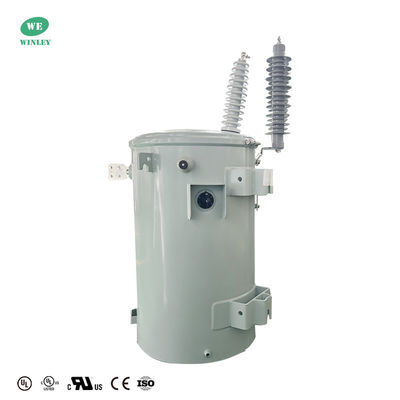

Alt brakette lazerle yazılmış isim plakası olan ANSI destek kulpları (askı braketleri)
Polyester yalıtımlı kapak
Kendiliğinden havalandırmalı ve yeniden sızdırmazlık sağlayan kapak tertibatı
Çekirdek
Bobin
Merkez hattı çekirdek/bobin montaj destek braketleri
Alçak gerilim kabloları
Kapak topraklama kayışı ile yağ dolum tapası
Tank topraklama pedi

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 5

Derecelendirmeler

DOE 2016 Verimlilik Derecelendirmelerini Karşılar/Aşar
ANSI / IEEE #C57.12.00 ile uyumludur
ANSI / IEEE #C57.12.20 ile uyumludur
ANSI / IEEE #C57.12.28 ile uyumludur
ANSI / IEEE #C57.12.31 ile uyumludur
ANSI / IEEE C57.12.70 ile uyumludur
ANSI / IEEE C57.12.80 ile uyumludur
ASTM D3487 ile uyumludur

Özellikler

10kva-333kva Tek fazlı yağlı tip transformatör
Nominal Kapasite(kVA)	Yüksek	Düşük Gerilim(v)	Bağlantı Sembolü	Standart	Kısa devre empedansı(%)	Verimlilik
	Gerilim(v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Üretim süreci

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 6

100 Kva Tek fazlı direğe monte transformatör Çift sarma güç dağıtım yağı batırılmış transformatör 34.5kv'den 120v'ye kadar ANSI IEEE UL Sertifikasıyla 7

SSS

1. S: Örnek sipariş verebilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.

2. S: Teslim süresi nedir?

C: Seri üretim süresi 15-25 gündür.

3. S: Garanti süresi ne kadardır?

C: B/L'den itibaren 24 aydır. Herhangi bir aksesuar sorunu varsa, hasarlı aksesuarın fotoğraflarını sağlayın, ardından ücretsiz hizmet vereceğiz. Ürün sayısına göre, kolayca hasar gören aksesuarları ücretsiz olarak sağlayacağız. İhtiyacınız olursa teknik destek de sağlayabiliriz.

4. S: OEM/ODM mevcut mu?

C: Evet, mevcut! Kendi Ar-Ge ekibimizle üreticiyiz, müşterinin çizimine veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özelleştirilmiş hizmetler:

a. Özelleştirilmiş renk ve özel fonksiyon.

b. Özelleştirilmiş kutu.

c. Müşterinin logosunu yazdırın.

d. Ürünle ilgili diğer fikirleriniz, tasarım yapmanıza ve bunları üretime geçirmenize yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler, üretimden önce onaylanmalıdır.

5. S: Ürün kalitesi nasıl kontrol edilir?

C: Şirketimiz temel teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerden, ürünleri çizimlere göre yapmaları kesin olarak istenmektedir. Her süreçte teknik eğitmenler bulunmaktadır. QC denetçileri üretimi düzenli olarak denetleyecektir. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
