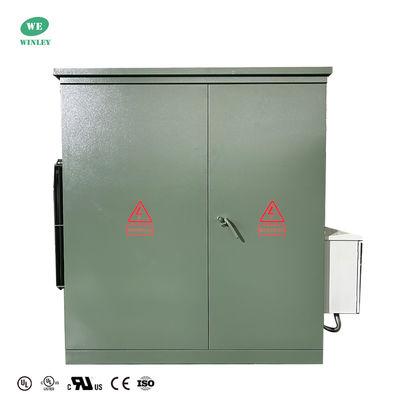

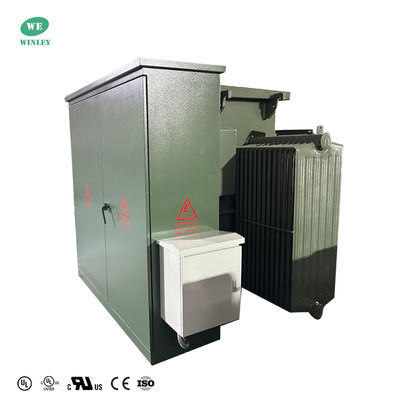

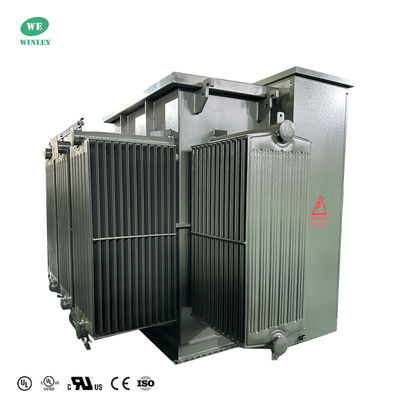

2500 kVA Pad Montajlı Üç Fazlı Yağa Dalmış Dağıtım Transformörü 34.5KV ANSI IEEE Standartları

Tanımlama

Üç fazlı bantlı transformatör, dış mekanlar için tasarlanmış bir yağ dolusu dağıtım transformatörüdür. Transformatör çekirdeğini, sargıları, yüksek voltajlı yük anahtarlarını entegre eder.Sigortalar ve diğer yardımcı ekipmanlar mühürlü bir kabindeDöngü besleme ve radyal besleme uygulamaları için uygun canlı ön ve ölü ön yapılarda bulunur, ek koruyucu kabuklar olmadan doğrudan yere monte edilecek şekilde tasarlanmıştır.

Tasarım yetenekleri

• Kapasite: 75 kVA-5500 kVA
• Başlangıç Voltajı: 34,5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV
• İkincil Voltaj :690Y/400,480Y/277, 208Y/120,240Y/120
• Besleme Türü: Döngü besleme, Radyal besleme
• Standartlar: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

Neden bizi seçtin?

• WINLEY, 45kva-5500KVA kapasitesi ve 34.5KV'ye kadar bir voltajla tam bir üç fazlı bant monteli transformatör yelpazesi üretir. Ürünler DOE 2016 standartlarını karşılar veya hatta aşar.IEEE/ANSI, CSA, IEC, NEMA vb.
• WINLEY tarafından üretilen üç fazlı bantlı transformatör UL/cUL sertifikası almıştır (sertifika numarası: UL-US-2431836-0, UL-CA-2423202-0),ve müşteri gereksinimlerine göre UL (partner yetkisi) için başvurabilir.
• Ürünlerimiz Kuzey Amerika, Güney Amerika, Filipinler ve diğer yerlere büyük miktarlarda ihraç edilir.profesyonel ve güvenilir satış sonrası hizmet, ve malları 7-35 gün içinde hızlıca teslim edebilir.

Üç Phse Pad Montajlı Transformör Ana veriler

Teknik çizimler

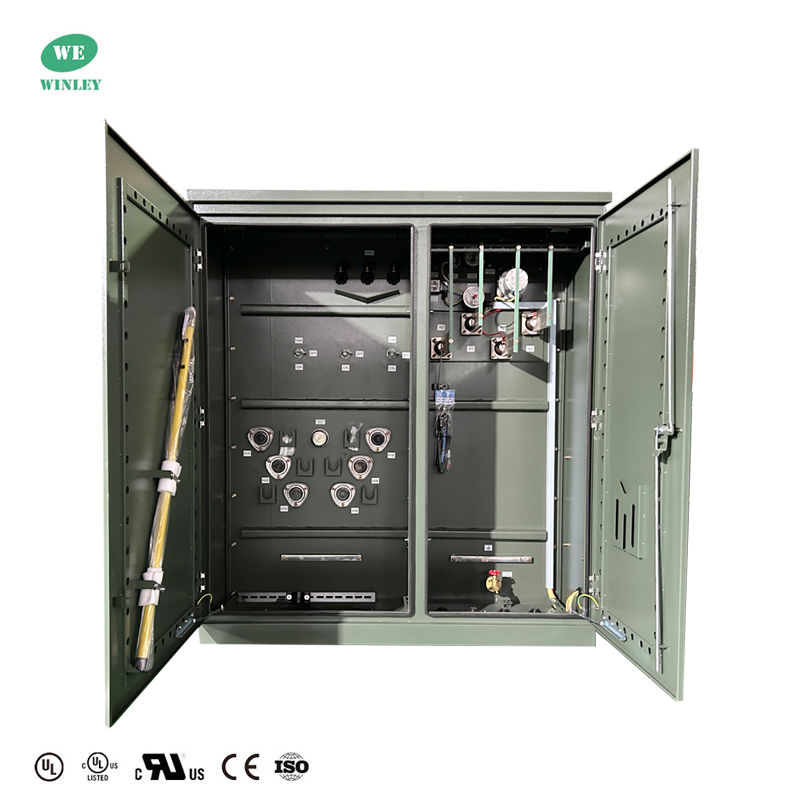

2.5 MVA Pad Mount Transformer, 34.500V delta birincil ve 480Y/277V wye ikincil ile güvenilir üç fazlı güç sağlar.yüksek verimlilik için doğal ester yalıtım sıvısı (99.40%) ve çevre dostu. Dönüşüm geçirmez kapıları olan hava durumuna karşı dayanıklı bir NEMA 3R kapısında yer alan, 5 pozisyonlu bir musluk değiştiricisi, dalgalanma durduricileri ve aşırı akım koruması içerir.Kendi kendine soğutulan ve yeraltı kanal girişine sahip bantlı, güvenli ve verimli güç dağıtımını sağlar.

Performans

1) Yapı kompakt ve makuldür ve hacim küçüktür, bu da aynı kapasiteli Avrupa tarzı kutu değişikliğinin sadece üçte biri;
2) Tamamen mühürlü, tamamen yalıtımlı yapı, güvenlik bariyerlerinin kurulmasına gerek yoktur ve kişisel güvenlik için güvenilir bir garanti;
3) Kullanıcıların seçim yapabileceği çeşitli güç kaynağı şemaları vardır, bunlar terminal güç kaynağını benimseyebilir ve halka ağı veya çift güç kaynağını gerçekleştirebilir;
4)S11 yağlı güç transformatörü, düşük kaybı, düşük sıcaklık artışı ve güçlü aşırı yük kapasitesine sahiptir.
5)Koruş için çift sigortalar kullanılır (yakıt koruma sigortası + fişek sigortası).ve elektrikli sigorta, ürünün güvenli ve güvenilir çalışmasını sağlamak için akım ve sıcaklık ikili duyarlılık özelliklerine sahiptir.;
6) 200A kablo bağlantısı yük altında takılabilir ve açılabilir ve acil durumlarda yük anahtarı olarak çalıştırılabilir.
7) sargı, Dyn11 bağlantısını benimser ve demir çekirdek, ürünün herhangi bir asimetrik yük altında çalışabilmesi ve nötr noktanın sürüklenmemesi için üç fazlı dört sütunlu bir yapı benimser.Voltaj sabit., güç kaynağı kalitesi yüksektir, dolap ısınır, gürültü düşüktür ve yıldırım koruma performansı iyidir;
8) Kabine korozyon karşıtı tasarım ve özel sprey boya tedavisi, güzel ve yenilikçi, çeşitli ortamlar için uygun ve şehri güzelleştirme etkisine ulaşır.

Özellikleri

Üretim süreci

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
