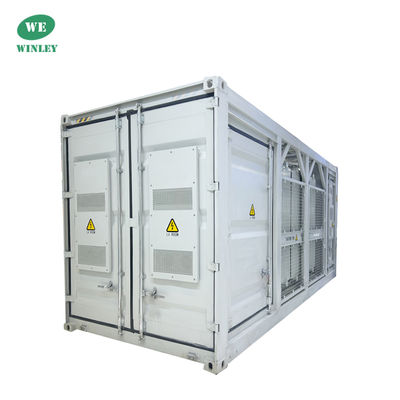

Konteynerli Akıllı Transformör İstasyonu Tel-tip akıllı Entegre Kutu-tip Alt İstasyonlar Adım-üst 3000kva 800V'den 35KV'ye

Marka Adı:	WINLEY
Model Numarası:	S-3000/35
Adedi:	1unit
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Plywood case
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

CE,ISO

Supply Ability:

500set/month

Ürün Tanımı

Konteynerli Akıllı Transformör İstasyonu: Tel-tip akıllı Entegre Kutusu türü Alt İstasyonlar: 800V'den 35KV'ye kadar

Özetleme

Güneş inverterlerinden orta voltajlı (MV) AC'ye dönüştürür.Sağlam koruma ile kompakt tasarım, sorunsuz deniz/kar taşımacılığını sağlar.

Konteynerli Akıllı Transformör İstasyonu Tel-tip akıllı Entegre Kutu-tip Alt İstasyonlar Adım-üst 3000kva 800V'den 35KV'ye 0

Konteynerli Akıllı Transformör İstasyonu Tel-tip akıllı Entegre Kutu-tip Alt İstasyonlar Adım-üst 3000kva 800V'den 35KV'ye 1

Ana veriler

AC Gücü	3000 kVA
Adlık Giriş Voltajı	800 V
LV Ana anahtarları	ACB/MCCB
İsimlendirilmiş Çıkış Voltajı	11 kV, 15 kV, 20 kV, 22 kV, 30 kV, 33 kV, 35 kV 2
Sıklık	50 Hz/60 Hz
Transformör Tipi	Petrolle batırılmış
Transformör Soğutma Tipi	ONAN
Transformör Tappings	± 2 x 2,5%
Transformör yağı tipi	Mineral yağ (PCB içermiyor)
Transformör vektör grubu	Dy11-y11
Transformör Min. Peak Verimlilik Endeksi	EN 50588-1 uyarınca 1. veya 2. Seviye
RMU tipi	SF6 Gaz yalıtımlı
RMU Transformör Koruma Birimi	MV vakumlu devre kesici ünitesi
RMU Kablo Giriş / Çıkış Birimi	Doğrudan kablo birimi veya kablo yük kırma anahtarı birimi
Yardımcı transformatör	Kuru tip transformatör, 5 kVA, Dyn11
Yardımcı transformatörün çıkış voltajı	400 / 230 Vac veya 220 / 127 Vac
Transformör İzleme ve Koruma	Yağ seviyesi, yağ sıcaklığı, yağ basıncı ve Buchholz
MV & LV Odasının Koruma Derecesi	IP 54
YBS'nin iç yay hatları sınıflandırması	IAC A 20 kA 1s
MV Relay Koruması	50/51, 50N/51N
LV Aşırı gerilim koruması	Tip I+II
Kemirgenlere Karşı Koruma	C5 ISO 12944 uyarınca orta
Boyutlar (W x H x D)	6,058 x 2,896 x 2,438 mm (20 ′′ HC Konteyneri)
Ağırlık	< 22 t
Çalışma sıcaklık aralığı	-25°C ~ 60°C 4 (-13°F ~ 140°F)
Nitelikli Nemlilik	0% ~ 95%
MV-LV AC bağlantıları	Önceden kablolanmış ve önceden test edilmiş, iç kablolama yok.
LV & MV Oda Soğutması	Daha Yüksek Kullanılabilirlik İçin Hava Çaplı Olmadan Akıllı Soğutma
İletişim	Modbus-RTU
Uygulanabilir Standartlar	IEC 62271-202, EN 50588-1, IEC 60076, IEC 62271-200, IEC 61439-1

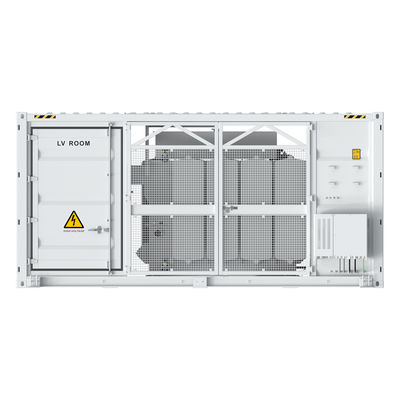

Teknik çizimler

Ana Avantajları:

Basitlik: Önceden üretilmiş, önceden test edilmiş üniteler, sitede iç kablolamayı ortadan kaldırır.
Verimlilik: Yüksek verimlilikli transformatör verimleri en üst düzeye çıkarır. Düşük öz tüketim enerji çıkışını arttırır.
İstihbarat: Transformörün, LV panelin ve RMU'nun gerçek zamanlı izlenmesi. Yüksek hassasiyetli LV parametre sensörleri ACB/MV devre kesicilerinin uzaktan kontrolünü sağlar.
Güvenilir: Sağlam yapısı zor koşullara dayanır. Optimize soğutma kolay O&M ile yüksek kullanılabilirliği sağlar. Bileşenlerden tam çözümlere kadar kapsamlı test.

Uygulama

Konteynerli Akıllı Transformör İstasyonu Tel-tip akıllı Entegre Kutu-tip Alt İstasyonlar Adım-üst 3000kva 800V'den 35KV'ye 5

Winley'in Yeterlilikleri

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
