2.5MVA Alt İstasyon Güç Transformörü Konservatörü Çeşit Yağ daldırılmış Adım Aşağı 24940V 480V ANSI IEEE Standartları

Bu Alt İstasyon Güç Transformörü, güvenilir üç fazlı radyal besleme uygulamaları için tasarlanmış sıvı dolu, bant monteli, konservatör tipidir.1 MVA ve DYN1 vektör grubu, hem step-up hem de step-down işlemlerini destekler. Transformör, bir delta fazör ve 480Y/277V'lik ikincil voltajla birincil 24,940V (25 kV sınıfı) bir voltajda çalışır (1.2 kV sınıfı) geniş tarafsız bir konfigürasyona sahipBirincil 110 kV ve ikincil 30 kV'lık bir BIL'ye sahiptir, 60 Hz'de çalışır ve 120 °C için E sınıfı yalıtımla 55 °C'lik bir sıcaklık artışını sürdürür.ve ANSI/IEEE verimlilik standartlarını karşılar, yüksek performans ve dayanıklılığı zorlu güç dağıtım ortamlarında sağlar.

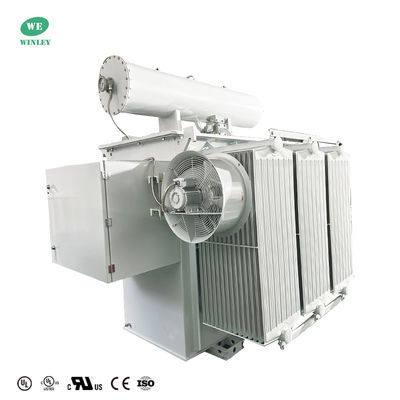

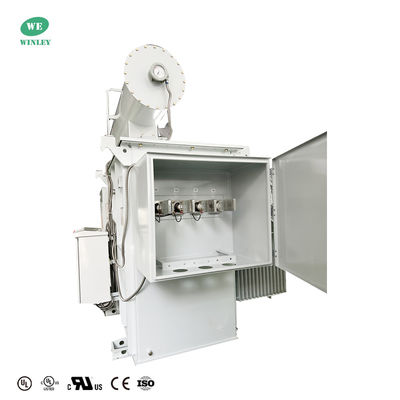

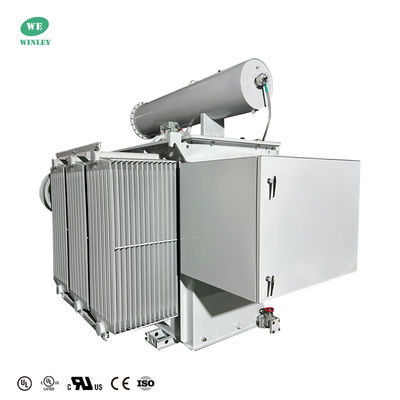

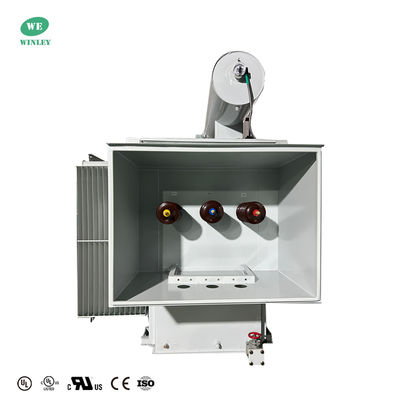

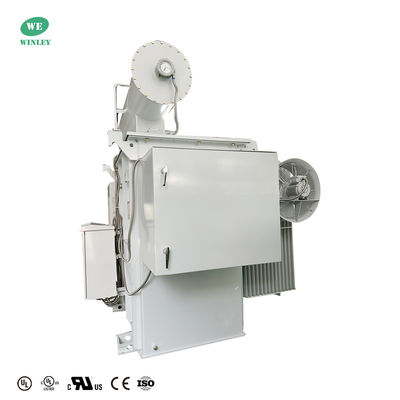

Ürün Fotoğrafları

Ana Veriler

Teknik çizimler

Standart Özellikler

• Konservatör tipi, sıvı dolu, bantlı alt istasyon transformatörü
• Üç fazlı radyal besleme, aşamalı ve aşamalı kullanımı destekler
• Dayanıklı kaplı çelik tank ve kabine, hava kalıcı epoksit kaplama ile
• Yağ seviyesini, sıcaklığını ve basıncını izlemek için analog ölçüm cihazları
• Otomatik basınç çözücü, Buchholz rölesi ve gaz numuneci dahil
• Fan kontrolü ile zorlu hava soğutması (otomatik / kapalı / manuel)
• Yüksek voltaj tarafında 5 pozisyonlu yük dışı musluk değiştiricisi, 2.5% adım
• NEMA H-Spade terminalleriyle canlı ön birincil ve ikincil bağlantılar
• Bakır sargılar ve tahıl odaklı çelik çekirdekler
• Çarpıştırma geçirmez, sıcak bastonlu, kilitlenebilir kapılar
• NEMA 3R hava durumuna dayanıklı kablo dolabı, sismik derecelendirilmiş
• -40 °C'den +40 °C'ye kadar çalışmak için tasarlanmış, düşük gürültü (65 dBA)
• Güvenlik ve verimlilik için ANSI/IEEE, DOE, CSA, ASTM standartlarını karşılar

Fabrika Testleri

• Sıkıştırma direnci testi
• İzolasyon direnci testi
• Voltaj oranı hata testi
• Kısa devre impedans testi
• Yüksüz Kayıp (Wattage) testi
• Yük kaybı (Wattage) testi
• İndüklenmiş Voltaj Direnç Testi
• Ayrı Kaynak Voltaj Direnç Testi
• Basınç bütünlüğü testi testi

ÜRÜCÜ SPECIFICATION'ı

Neden Bizi Seçersiniz?

WINLEY Electric, günümüzde uygulanabilir ANSI, IEEE, CSA, AS, DOE standartlarını karşılayan sıvı dolu dağıtım transformatörlerinin tam bir hattını sunar.44 kV'ye kadar yüksek voltajlı ve 20 MVA'ya kadar değerlendirilmişWINLEY, UL/cUL sertifikasını (Sertifika Numarası: UL-US-2431836-0, UL-CA-2423202-0) elde etti ve müşteri gereksinimlerine göre UL (partner yetkisi) için başvurabilir.
