döküm bobinli transformatör
>
704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü

Marka Adı: WINLEY
Model Numarası: SCB10-704/6
Adedi: 1 ünite
fiyat: $1000-$10000
Paketleme Ayrıntıları: Plywood kapak
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
CE,ISO
Türü:
Dökme Reçine Trafo
Değerlendirilmiş kapasite:
704KVA
Birincil Voltaj:
6000V
İkincil Voltaj:
530V
Soğutma yöntemi:
AN/AF
Kabuk malzemesi:
Bakır
Yalıtım sınıfı:
F/H
Standart:
IEC60076
Yetenek temini:
1000 takım/ay
Vurgulamak:

0.5KV dökme reçine kuru tip transformatörü

,

704KVA dökme reçine kuru tipli transformatör

Ürün Tanımı

704KVA Reçine Döküm Kuru Tip Güç Transformatörü 6KV'dan 0.5KV'a Dağıtım Döküm Sargılı Transformatör





Bu 704 kVA üç fazlı reçine döküm transformatör, 6000V birincil gerilimi 530V ikincil gerilime verimli bir şekilde dönüştürür. Devre dışı kademeli ayarlama (±2×2.5% ayar) ile donatılmış olup, AN/AF soğutma (doğal/cebri hava) 100K sıcaklık artışı ile sürekli çalışmayı destekler. IEC60076 uluslararası standartlarına uygun olan döküm sargılı transformatör, kompakt bir yapıya, düşük gürültüye, düşük kayba, neme dayanıklılığa, alev geciktirici özelliğe sahip, reçine döküm kuru tip bir transformatördür.



Ürün Fotoğrafları

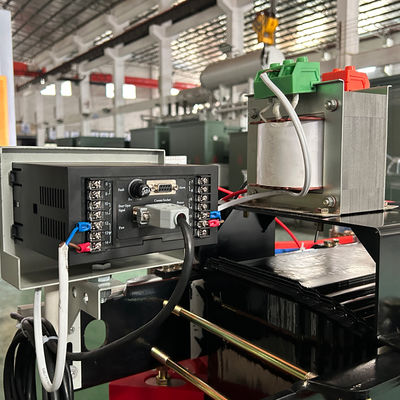

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 0

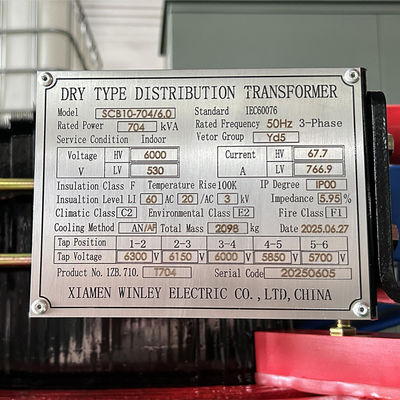

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 1

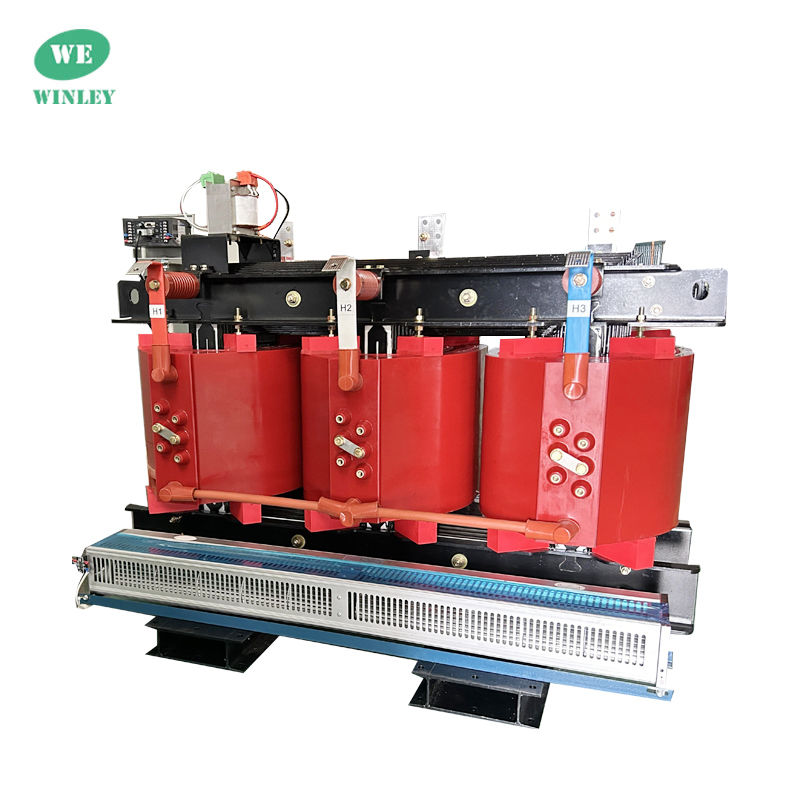

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 2



 Ana veriler



No. Detaylar Birim Özellikler
1 Tip ~ Reçine döküm, Kuru tip
2 Nominal kapasite kVA 704
3 Faz sayısı ~ 3
4 Birincil gerilim V 6000
5 İkincil gerilim V 530
6 Kademeli tip ~ devre dışı kademeli
7 Kademeli tip % ±2*2.5%
8 Soğutma yöntemi ~ AN/AF
9 Nominal frekans Hz 50
10 Vektör grubu ~ Yd5
11 Yalıtım sınıfı ~ F
13 Sıcaklık artışı K 100
14 Yüksüz kayıp W 1500
15 Yüklü kayıp (120) W 5940
16 Empedans % 6
17 Sargı malzemesi ~ Cu
18 Çekirdek malzemesi ~ silikon çelik
19 Muhafaza ~ IP00
20 Boyut mm 1400*1100*1250
21 Ağırlık kg 1950
22 Servis koşulu ~ kapalı
23 Deniz seviyesi M ≤1000



Teknik çizimler



704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 3



Kuru transformatör özellikleri


1) Neme ve korozyona karşı dayanıklılık yeteneği ve özellikle aşırı çevre koşullarında çalışmak üzere %100 nemde normal olarak çalışabilir.
2) Kayıp kaybı, küçük yerel deşarj, küçük gürültü ve güçlü ısı dağılım kapasitesi, nominal yükün %150'si ile çalışabilir.
3) Döküm sargının yüksek mekanik mukavemeti, ani kısa devre yeteneğine dayanır.
4) Güvenli, yangın önleme, kirlilik yok, doğrudan yük merkezine kurulabilir.
5) Basit bakım ve kurulum, düşük kapsamlı işletme maliyetleri.







704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 4



Özellikler



Ürün Özellikleri
Nominal kapasite
(KVA)
Yüksek Gerilim
(KV)
Alçak Gerilim
(KV)
Bağlantı Sembolü Yüksüz Kayıp
(W)
Yüklü Kayıp
(W)
Yüksüz Akım
(%)
Boyut
U*G*Y

(mm)
Ağırlık
(Kg)
100 6KV
6.3KV
10KV
10.5KV
11KV
0.4KV Dyn11
Yyn0
540 1990 2.4 1600*1300*2200 520
315 970 4080 1.8 1800*1350*2200 1085
500 1350 5790 1.8 2000*1400*2200 1520
630 1530 6840 1.6 2000*1400*2200 1820
1000 2070 9780 1.4 2450*1450*2200 2550
1250 2380 11500 1.4 2300*1500*2200 2900
1600 2790 13800 1.4 2400*1550*2200 3490
2000 3240 16300 1.2 2600*1600*2200 4220
2500 3870 19300 1.2 2600*1600*2200 4955





Neden bizi seçmelisiniz



  • WINLEY ELECTRIC'in üç fazlı epoksi reçine kuru tip transformatörleri, IEC726, GB/T10228-1997 standartlarına uygun olarak 10KV/20KV/35KV olmak üzere üç sınıfta mevcuttur ve düşük kayıp, kompakt yapı, düşük gürültü, neme dayanıklılık, yüksek mekanik mukavemet, alev geciktirici ve güçlü aşırı yük kapasitesi özelliklerine sahiptir.
  • 10MVA ve 35KV içinde reçine döküm transformatörler üretebiliriz. Fabrika, çeşitli kapasite özelliklerine sahip gelişmiş vakum döküm ekipmanlarına ve kalıplara sahiptir ve bu da kullanıcıların farklı ihtiyaçlarını karşılayabilir.
  • WINLEY'in döküm sargılı transformatörleri, güç ihtiyaçlarınız için güvenilir, çevre dostu ve uygun maliyetli çözümler sunar.

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 5



Üretim süreci



704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 6
704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 7

704KVA dökme reçine kuru tip güç transformatörü 6KV 0.5KV dağıtım dökme bobin transformatörü 8





SSS



1. S: Örnek sipariş verebilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.

2. S: Teslim süresi nedir?

C: Seri üretim süresi 15-25 gündür.

3. S: Garanti süresi ne kadardır?

C: B/L'den itibaren 24 aydır. Herhangi bir aksesuar sorunu varsa, hasarlı aksesuarın fotoğraflarını sağlamanız yeterlidir, daha sonra ücretsiz hizmet vereceğiz. Ürün sayısına göre, kolayca hasar gören aksesuarları ücretsiz olarak sağlayacağız. İhtiyacınız olursa teknik destek de sağlayabiliriz.

4. S: OEM/ODM mevcut mu?

C: Evet, mevcut! Kendi Ar-Ge ekibimizle üreticiyiz, müşterinin çizimine veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özelleştirilmiş hizmetler:

a. Özelleştirilmiş renk ve özel fonksiyon.

b. Özelleştirilmiş kutu.

c. Müşterinin logosunu yazdırın.

d. Ürünle ilgili diğer fikirleriniz, tasarım yapmanıza ve bunları üretime geçirmenize yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetlerin üretimden önce onaylanması gerekir.

5. S: Ürün kalitesi nasıl kontrol edilir?

C: Şirketimiz temel teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. Çalışanlardan ürünleri çizimlere göre yapmaları kesin olarak istenmektedir. Her süreçte teknik eğitmenler bulunmaktadır. Kalite kontrol yöneticileri üretimi düzenli olarak denetleyecektir. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
