Ürün ayrıntıları

Evde > Ürünler >
Direğe Monte Trafo
>

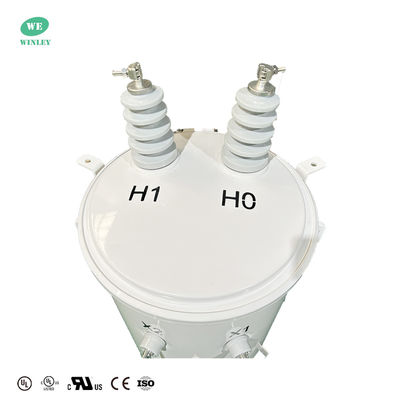

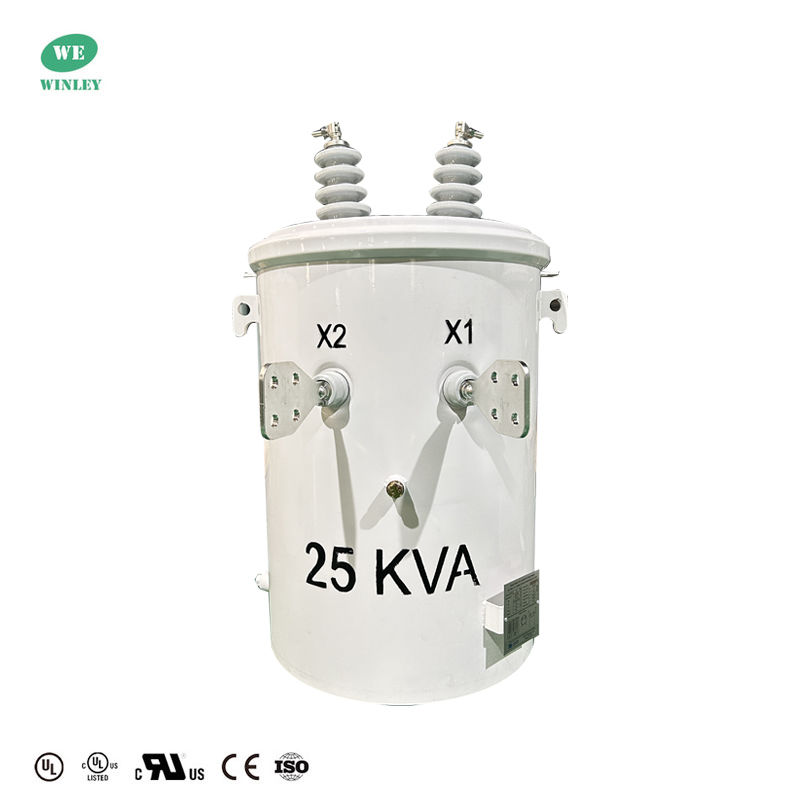

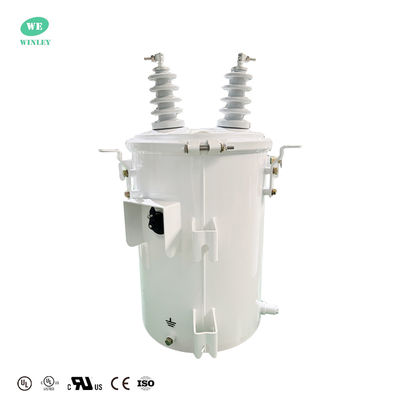

UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016

UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016

Marka Adı: WINLEY
Model Numarası: D-25/12.47
Adedi: 1 ünite
fiyat: $1000-$10000
Paketleme Ayrıntıları: Plywood kapak
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
UL/cUL, CE, ISO
Türü:
Üstteki Dağıtım Transformörü
Faz:
Bekar
Kapasite:
25KVA
Birincil Voltaj:
12470GrdY/7200
İkincil Voltaj:
277/480V
Frekans artışı:
60Hz
Soğutma Sınıfı:
ONAN/KNAN
UL sertifika numarası:
UL-US-2569058-0
Verimlilik Standart(lar)ı:
DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar
Yetenek temini:
1000 takım/ay
Vurgulamak:

Üstte dağıtım direğine monte edilmiş transformatör

,

UL Sertifikası 25 Kva Transformör

,

Tek fazlı direğe monte edilmiş transformatör

Ürün Tanımı

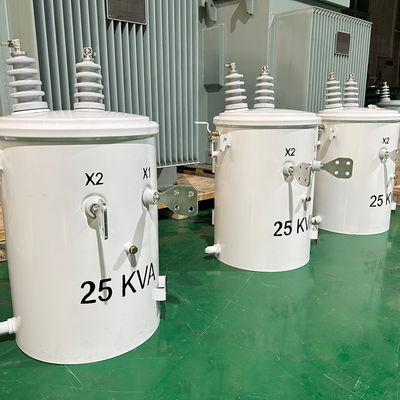

UL Sertifikalı 25 Kva Tek Fazlı Direğe Monte Transformatör Güç Havai Dağıtım Yağlı Transformatör 12470V - 480V ANSI IEEE





Bu 25 KVA tek fazlı havai dağıtım transformatörü, güvenilir güç iletimi için sıvı dolgulu ve direğe monte edilmiştir. 12.470/7.200 V birincil gerilimde ve 277/480 V ikincil çıkışta çalışır. Transformatör, 5 konumlu harici kademe değiştiriciye, 120°C'ye göre sınıf E yalıtıma ve FR-3 PCB olmayan yağlı bakır sargılara sahiptir. Kendiliğinden soğuyan (KNAN), dayanıklı kaplamalı çelik tankı ve hava koşullarına dayanıklı epoksi kaplaması vardır. DOE 2016 ve ANSI/IEEE verimlilik standartlarını karşılamak üzere tasarlanmıştır.



UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 0



UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 1



Neden bizi seçmelisiniz



1. WINLEY tarafından üretilen direğe monte transformatörler, 10 kVA'dan 333 kVA'ya kadar değişen nominal kapasitelerle UL/cUL sertifikası almıştır. Ürünler ANSI, IEEE, CSA, IEC60076 ve diğer standartları karşılar, hatta aşar.
2. Optimize edilmiş elektrik tasarımı sayesinde ürünlerimiz güvenli, istikrarlı ve verimlidir, işletme maliyetlerinden tasarruf etmenize yardımcı olur
3. Ürünlerimiz Kuzey Amerika, Orta ve Güney Amerika, Güneydoğu Asya ve diğer pazarlara büyük miktarlarda ihraç edilmektedir. Zengin deneyime sahibiz ve kapsamlı teknik destek ve hizmetler sağlayabiliriz.



 UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 2





Ana Veriler



Transformatör Tipi Havai Dağıtım Transformatörü, Geleneksel Tip
Faz Tek Faz
Kapasite 25 KVA
Birincil Gerilim 12470GrdY/7200
İkincil Gerilim 277/480V
Frekans 60 Hz
Sıcaklık Artışı 65°C
Yalıtım Sınıfı E Sınıfı Yalıtım - 120°C, 248°F
Soğutma Sınıfı KNAN; Kendiliğinden Soğuyan
Verimlilik Standardı(ları) DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar
Sargı Malzemesi Bakır
Ortam Sıcaklığı Derecesi 40°C
Ses Seviyesi 48 dBA
Derecelendirmeler DOE 2016 Verimlilik Derecelendirmelerini Karşılar/Aşar



Çizim





UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 3


Standart Özellik



  • DOE Enerji Verimliliği Standardını Karşılar veya ANSI/IEEE ve CSA standartlarını aşar
  • Kaldırma kulpları
  • Paratoner montaj pedleri
  • Kapak monteli yüksek voltajlı porselen
  • Göz cıvatası terminali olan burç(lar)
  • Göz cıvatası terminalleri olan alçak gerilim burçları
  • Alçak gerilim nötr topraklama kayışı
  • Alt brakette lazerle yazılmış isim plakası olan ANSI destek kulpları (askı braketleri)
  • Polyester yalıtımlı kapak
  • Kendiliğinden havalandırmalı ve yeniden sızdırmazlık sağlayan kapak tertibatı
  • Çekirdek
  • Bobin
  • Merkez hattı çekirdek/bobin tertibatı destek braketleri
  • Alçak gerilim kabloları
  • Kapak topraklama kayışlı yağ dolgu tapası
  • Tank topraklama pedi

UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 4



Direğe Monte Transformatör Anahtar Zanaat


1. Manyetik devre tasarımı
Demir çekirdeğin şekli, boyutu, histerezisi ve girdap akımı kaybı dikkate alınması gereken önemli faktörlerdir. Manyetik devrenin doğru bir şekilde tasarlanması, verimli enerji iletimine ve kayıpların azalmasına yol açabilir.

2. Sargı tasarımı
Sarımdaki dönüş sayısı, tel malzemesi, katmanlar arası yalıtım ve kablolama yöntemi gibi faktörler tasarım süreci sırasında dikkate alınmalıdır. İyi planlanmış bir sargı tasarımı uygulanarak, transformatör daha fazla yük kapasitesi ve güvenilirlik elde edebilir.

3. Yalıtım malzemesi seçimi
Doğru yalıtım malzemelerinin seçimi, güvenlik ve uzun ömürlülüğü sağlamak için çok önemlidir. Mükemmel yalıtım performansı, yüksek sıcaklık direnci, ark arızası direnci ve nem direnci sunan yalıtım malzemelerini tercih etmek esastır.

4. Vakum yağ dolumu
Tek fazlı direğe monte transformatörler tipik olarak bir vakum yağ dolum yöntemi kullanır. Bu, transformatör yongalarının vakumla işlenmesini, yalıtım yağının enjekte edilmesini, hava kabarcıklarının giderilmesini ve transformatörlerin kapatılmasını içerir. Vakum yağlama işlemi, transformatörün yalıtım performansını ve termal kararlılığını artırarak daha uzun hizmet ömrüne yol açtığı için faydalıdır.

5. Isıl işlem
Transformatörlerin mekanik özellikleri ve mukavemeti, ısıl işlemle artırılabilir. Bu işlem, malzemenin organizasyonel yapısını değiştirerek sertliğini ve aşınma direncini artırırken stresi ve deformasyonu azaltır.



Özellikler



10kva-333kva Tek fazlı yağlı transformatör
Nominal Kapasite(kVA) Yüksek Alçak Gerilim(v) Bağlantı Sembolü Standart Kısa devre empedansı(%) Verimlilik
Gerilim(v) (%)
10 4160
7200
12000
12470
13200
13800
19920
24940
34500
110
220
230
400
480
II0,II6 IEEE/ANSI/ DOE 1.8-4% 98.7
15 98.82
25 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43

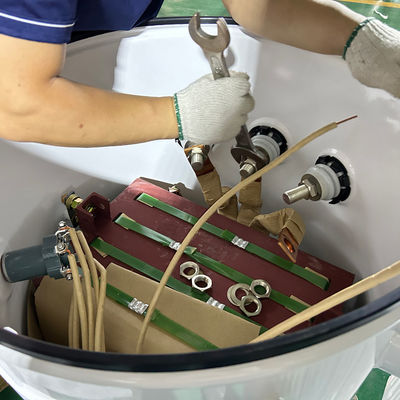

Üretim süreci



UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 5

UL Sertifikası 25 Kva Tek Fazlı direğe monte edilmiş transformatör Güç Üst Üzerinde Dağıtım Yağı Daldırılmış Transformatör 12470V'den 480V'ye DOE 2016 6



SSS



1. S: Örnek sipariş verebilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.

2. S: Teslim süresi nedir?

C: Seri üretim süresi 15-25 gündür.

3. S: Garanti süresi ne kadardır?

C: B/L'den itibaren 24 aydır. Herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, ücretsiz hizmet vereceğiz. Ürün sayısına göre, kolayca hasar gören aksesuarları ücretsiz olarak sağlayacağız. İhtiyacınız olursa teknik destek de sağlayabiliriz.

4. S: OEM/ODM mevcut mu?

C: Evet, mevcut! Kendi Ar-Ge ekibimizle üreticiyiz, müşterinin çizimine veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özelleştirilmiş hizmetler:

a. Özelleştirilmiş renk ve özel fonksiyon.

b. Özelleştirilmiş kutu.

c. Müşterinin logosunu yazdırın.

d. Ürünle ilgili diğer fikirleriniz, tasarım yapmanıza ve bunları üretime geçirmenize yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5. S: Ürün kalitesi nasıl kontrol edilir?

C: Şirketimiz temel teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerden ürünleri çizimlere göre yapmaları kesin olarak istenmektedir. Her süreçte teknik eğitmenler bulunmaktadır. QC denetçileri üretimi düzenli olarak denetleyecektir. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
