Marka Adı: | WINLEY |
Model Numarası: | ZGS-150/12.47 |
Adedi: | 1 ünite |
fiyat: | $5000-$150000 |
Paketleme Ayrıntıları: | Plywood kapak |
Ödeme Şartları: | T/T |

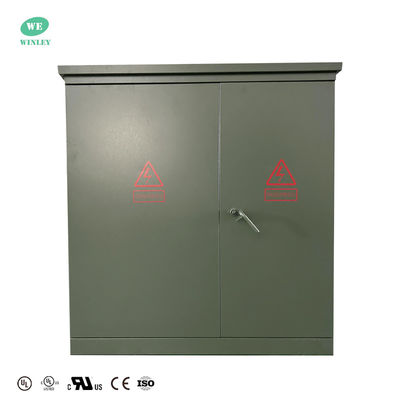

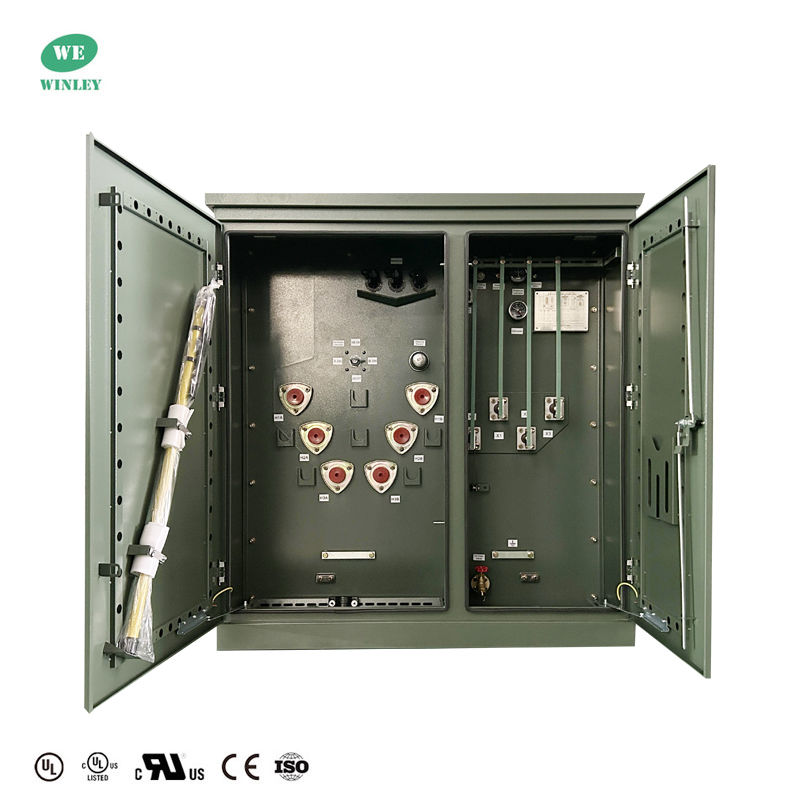

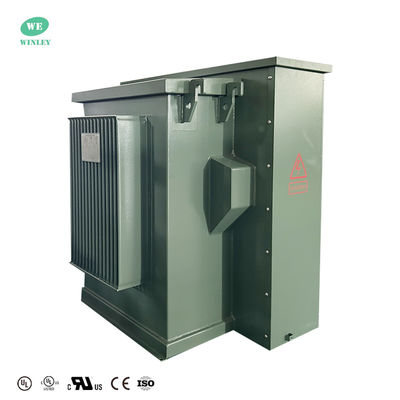

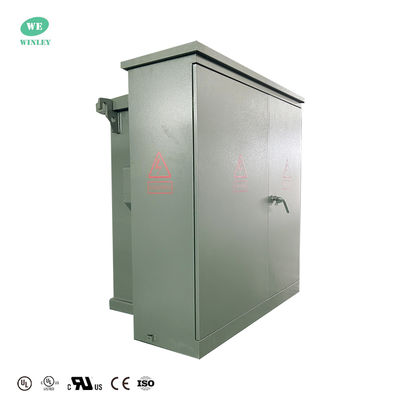

UL / cUL sertifikalı 150Kva Üç Fazlı Pad Montajlı Transformör Yağı Daldırılmış Dağıtım 12.470V'den 480V'ye kadar ANSI IEEE CSA DOE2016 Standartlarına uymak
ZGS11 serisi kombinasyon transformatörü, yaygın olarak Amerikan kutu transformatörü olarak bilinen yenilikçi bir güç dağıtım ekipmanı türüdür.ve transformatör içindeki yüksek basınçlı akım sınırlayıcı sigorta, daha fazla güvenlik ve performans için mineral yağ yalıtım ve soğutma ile.ve kullanışlı, özellikle kentsel yük merkezleri ve şehir şebekeleri için uygundur.ZGS11 serisi, konut topluluklarında yaygın olarak kullanılmaktadır., kamu tesisleri, endüstriyel alanlar ve ülke çapında madencilik işletmeleri.
Neden bizi seçtin?
Ana veriler
Transformör Tipi | Sıvı dolu yataklı |
Transformör besleme tipi | Döngü besleme |
Aşama | Üç Aşama |
Kapasite | 150 KVA |
Vektör grubu | YNyn0 |
Birincil Voltaj | 12470Y/7200 |
İkincil Voltaj | 480Y/277 |
Sıklık | 60 Hz |
Sıcaklık Artışı | 65°C |
İzolasyon derecesi | E |
Soğutma sınıfı | ONAN |
Birincil Akım Üzerine Koruma Yöntemi | Erimiş, yağla batırılmış |
Verimlilik Standartları | DOE 2016 Standartlarını, CSA Standartlarını karşılar ANSI/IEEE Standartlarını karşılar |
K-Faktör Değerlendirme (Harmonik Hafifletme) | K-1 (Standard) |
Kabuk malzemesi | Bakır |
Çevre sıcaklığı derecesi | 40°C |
Çevre çalışma sıcaklık aralığı | -40°C'den +40°C'ye (-50°F'den +104°F'ye) |
Ses seviyesi | 50 dBA |
Verimlilik % | 99.05% |
Teknik çizimler
Özellikleri
Adlık Güç (KVA) |
Yüksek Voltaj KV |
Düşük Voltaj (V) |
Yüksüz Kayıp (W) |
Yükte Kayıp (W) |
Yükseklik (mm) |
Derinlik (mm) |
Genişliği (mm) |
Ağırlık (kg) |
Ağırlık (Kilogram) |
75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Üretim süreci
Sık Sorulan Sorular
1. S: Bir örnek siparişi alabilir miyim?
A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.
2. S: Önderi süresi nedir?
C: Toplu üretim süresi 15-25 gün.
3S: Garanti ne kadar sürer?
A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.
4. S: OEM / ODM mevcut mu?
A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.
Özel hizmetler:
a. Özel renk ve özel işlev.
B. Özel kutu.
c. Müşterinin logosunu yazdır.
d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.
5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?
A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
![]() |
