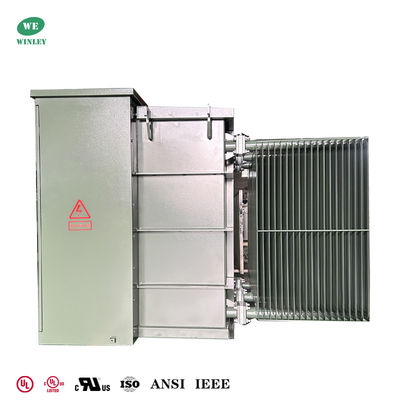

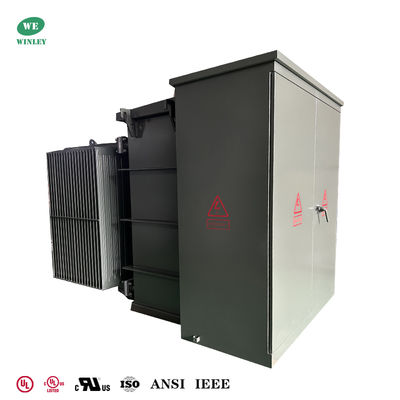

1500Kva Üç Fazlı Direğe Monteli Transformatör Yağa Daldırılmış 480V İzolasyon Transformatörü

Bu 1500 kVA'lık üç fazlı, yağa daldırılmış, direğe monteli transformatör, dış mekan kullanımı için olup, 480V primer ve 480Y/277V sekonder'e sahiptir. ONAN soğutma, 60Hz çalışma, Dyn1 vektör grubu, A sınıfı izolasyon ve 65K sıcaklık artışı. Alüminyum sargılar, silikon çelik çekirdek ve mineral yağ izolasyonu ile IEEE ANSI C57.12.00'e uygundur.

Ana veriler

Teknik çizimler

Neden WINLEY'i Seçmelisiniz?

45kVA'dan 5500kVA'ya kadar kapasitelerde ve 34.5kV'a kadar gerilimlerde, DOE 2016, IEEE/ANSI, CSA, IEC ve NEMA gibi standartları karşılayan veya aşan kapsamlı bir üç fazlı direğe monteli transformatör yelpazesi sunuyoruz. Transformatörlerimiz UL/cUL sertifikalarına (UL-US-2431836-0, UL-CA-2423202-0) sahiptir ve müşteri ihtiyaçlarına göre UL ortak yetkilendirmesi sağlayabilir. Ürünlerimiz Amerika Birleşik Devletleri ve Kanada'daki kamu hizmetlerinde yaygın olarak kullanılmaktadır ve zengin tasarım ve üretim deneyimi, profesyonel ve güvenilir satış sonrası hizmet ve 7–35 gün içinde hızlı teslimat sunuyoruz.

Standart Özellikler

• 60 Hz çalışma.
• 65°C ortalama sargı sıcaklığı artışı.
• Radyal ve döngü besleme düzenlemeleri.
• HV terminallerinin ölü ve canlı ön tipi.
• HV BIL 45 – 150 kV (Ölü Ön) 200 kV (Canlı Ön).
• LV BIL 30 – 60 kV.

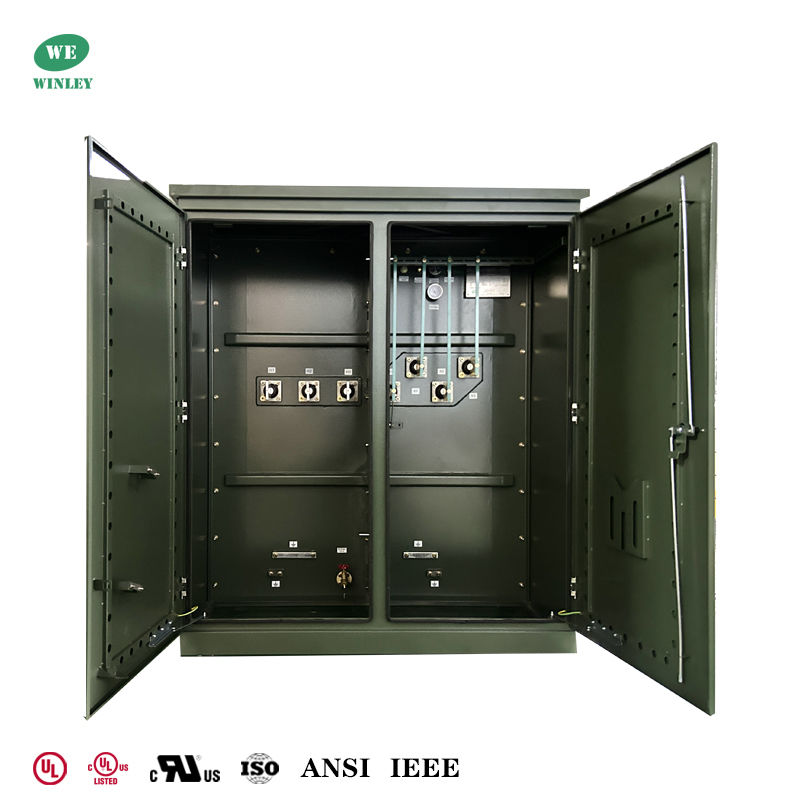

• Düşük gerilim kapısının üç noktalı mandalı.
• Düşük gerilim kapısı açılmadan açılamayan yüksek gerilim kapısı.
• Sert çelik bölme.
• Transformatör tankı kapaktan tabana kaynaklı.

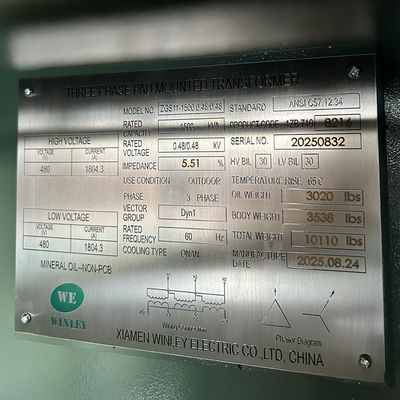

• Kalıcı isim plakası.
• Bir inç NPT boru kapağı dolum hükmü.
• ANSI tank topraklama pedleri.
• Bir inç tahliye vanası ve numune alıcı.
• Otomatik basınç tahliye vanası (35 SCFM).
• Nominalin altında ve üstünde (2) %2,5 tam kapasite kademeli kademe değiştirici.
• Transformatör tankı kapağında bir adet 10”x18” (veya 14”x25”) el deliği.
• Zeytin yeşili renk (Munsell 7GY 3.29/1.5) ile boyanmıştır.
• En son ANSI standartlarına uygun olarak tasarlanmış, üretilmiş ve test edilmiştir
S

spesifikasyonNominal Güç

SSS

1. S: Örnek sipariş alabilir miyim?

C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.

2. S: Teslim süresi nedir?

C: Seri üretim süresi 15-25 gündür.

3. S: Garanti süresi ne kadardır?

C: B/L'den itibaren 24 aydır. Herhangi bir aksesuar sorunu varsa, hasarlı aksesuarın fotoğraflarını sağlayın, ardından ücretsiz hizmet vereceğiz. Ürün sayısına göre, kolayca hasar gören aksesuarları ücretsiz olarak sağlayacağız. İhtiyacınız olursa teknik destek de sağlayabiliriz.

4. S: OEM/ODM mevcut mu?

C: Evet, mevcut! Kendi Ar-Ge ekibimizle üreticiyiz, müşterinin çizimine veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özelleştirilmiş hizmetler:

a. Özelleştirilmiş renk ve özel fonksiyon.

b. Özelleştirilmiş kutu.

c. Müşterinin logosunu yazdırın.

d. Ürünle ilgili diğer fikirleriniz, tasarım yapmanıza ve bunları üretime geçirmenize yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5. S: Ürün kalitesi nasıl kontrol edilir?

C: Şirketimiz temel teknolojiye sahiptir, her türlü ürün CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerden ürünleri çizimlere göre yapmaları kesin olarak istenmektedir. Her süreçte teknik eğitmenler bulunmaktadır. QC denetçileri üretimi düzenli olarak denetleyecektir. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
