UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü

Marka Adı:	WINLEY
Model Numarası:	ZGS-600/34.5
Adedi:	1 birim
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Kontrplak kılıfı
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Ped monte transformatör

Nominal kapasite:

600KVA

Besleme tipi:

Döngü beslemesi

Birincil voltaj:

34500V

İkincil voltaj:

480Y/277

Vektör grubu:

Sarma malzemesi:

Alüminyum

Standart:

ASNI/IEEE C57.12.34

Yetenek temini:

1000set/ay

Vurgulamak:

UL listeli 600KVA yer tipi trafo

3 fazlı yağlı trafo 34.5KV

verimli güç dağıtım trafosu 480V

Ürün Tanımı

UL Listed 600Kva 3 Fazlı Pad Montajlı Transformör Yağa Batırılmış 34.5KV'dan 480V'ye Kadar Verimli Güç Dağıtım Transformörü

Bu 600 kVA üç fazlı bant monteli transformatör (radial besleme) 34500V birincil ve 480Y/277V ikincil.Sınıf A yalıtım (105°C), ve 65K sıcaklık artışı. ANSI / IEEE C57'yi karşılayan kapalı / açık kullanım için uygundur.12.34.

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 0

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 1

Ana veriler

- Hayır, hayır.	Ayrıntılar	Birim	Spesifikasyon
1	Türü	~	Yataklı, radyal besleme
2	İsimlendirilmiş kapasite	KVA	600
3	Fase numarası	~	3
4	Birincil voltaj	V	34500
5	Başlangıç sonucu	~	35kV sınıfı, BIL150kV, 200A iyi & ekle
6	İkincil gerilim	V	480Y/277
7	İkincil bağlantı	~	Dört delikli kazık
8	Tıklama türü	~	Bağlantı dışı dinleme
9	Tapping aralığı	%	±2*2,5%
10	Soğutma yöntemi	~	ONAN
11	İsimlendirilmiş sıklık	Hz	60
12	Vektör grubu	~	Dyn1
13	İzolasyon sınıfı	~	A (105°C)
14	Sıcaklık artışı	K	65
15	Kablolama malzemesi	~	Alüminyum
16	Çekirdek malzemesi	~	silikon çelik
17	Soğutma malzemesi	~	Mineral yağ
18	Ev malzemesi	~	kaplı çelik (Munsell çanlı yeşil)
19	Servis durumu	~	İçeride veya dışarıda
20	Deniz seviyesi	M	≤ 1000
21	Standart	~	ASNI/IEEE C57.12.34

Teknik çizimler

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 2

Neden WINLEY'i seçtin?

WINLEY, DOE 2016, IEEE / ANSI, CSA, IEC, NEMA standartlarını karşılayan veya aşan tam bir üç fazlı bant monteli transformatör yelpazesi sunar.
Ürünler UL/cUL sertifikaları vardır.
Kuzey Amerika, Güney Amerika, Filipinler vb. geniş çapta ihraç edilen, zengin deneyimi, güvenilir satış sonrası ve hızlı teslimat (7-35 gün) ile

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 3

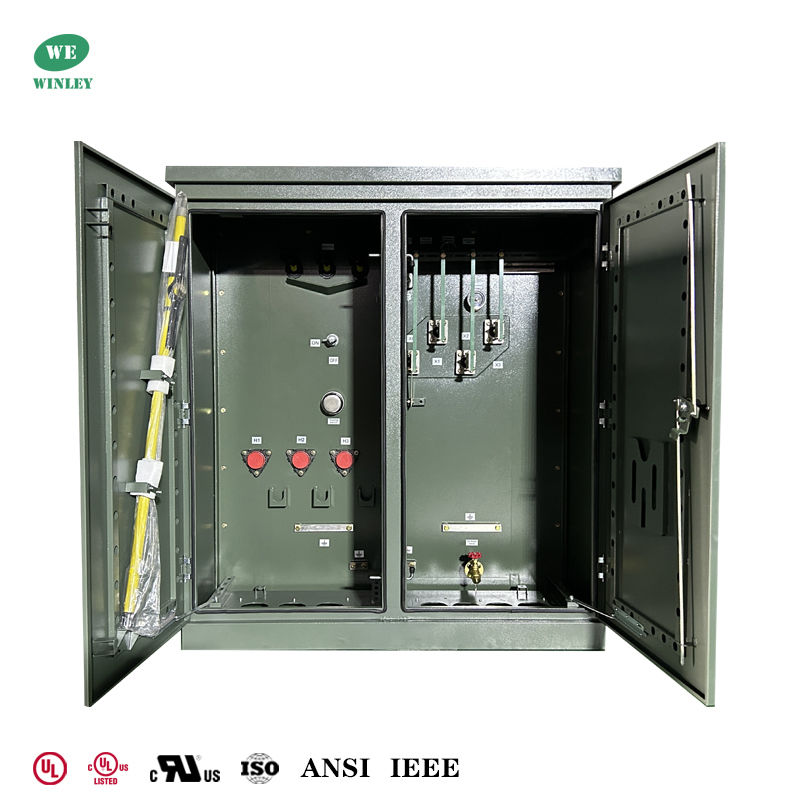

Ürün Yapısı

34500V Delta birincil (35kV sınıfı, 150kV BIL, 200A ölü ön kuyusu ve ekleme sonlandırması); 480Y/277V Wye-N ikincil (canlı ön 4 delikli kazık bağlantısı).

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 4

Çember dışı bağlantı (± 2 * 2.5%), ONAN soğutma, 60Hz frekansı, Dyn1 vektör grubu, A sınıfı yalıtım (105 ° C), 65K sıcaklık artışı. Alüminyum sargı, silikon çelik çekirdek, mineral yağ soğutma.Konut ve Aksesuarlar: Kaplı çelik koruma. 2 pozisyonlu kesme düğmesi, örnekleme valfli drenaj, termometre, sıvı seviyesi/basınç vakum ölçerleri, basınç azaltma valfi; HV tarafında süngü sigortası vardır,Akım sınırlama sigortası, ve tutuklayıcılar.

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 5

SDüzeltme

Adlık Güç (KVA)	Yüksek Voltaj KV	Düşük Voltaj (V)	Yüksüz Kayıp (W)	Yükte Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişliği (mm)	Ağırlık (kg)	Ağırlık (Kilogram)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 ya da diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 6

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 7

UL Listeli 600Kva 3 Fazlı Peda Monte Edilmiş Transformatör Yağlı Tip 34.5KV - 480V Verimli Güç Dağıtım Transformatörü 8

Sık Sorulan Sorular

1. S: Bir örnek siparişi alabilir miyim?

A: Evet, test ve kalite kontrol için örnek sipariş hoş geldiniz.

2. S: Önderi süresi nedir?

C: Toplu üretim süresi 15-25 gün.

3S: Garanti ne kadar sürer?

A: B / L'den 24 ay. Eğer herhangi bir aksesuar sorunu varsa, sadece hasarlı aksesuarın fotoğraflarını sağlayın, o zaman ücretsiz hizmet vereceğiz. Ürün sayısına göre,kolayca hasar gören aksesuarları bedavaya sağlayacağız.İhtiyacınız olursa teknik destek de verebiliriz.

4. S: OEM / ODM mevcut mu?

A: Evet, öyle! Biz kendi Ar-Ge ekibimizle üreticisiyiz, müşterinin çizimi veya gereksinimlerine göre ürünleri özelleştirebiliriz.

Özel hizmetler:

a. Özel renk ve özel işlev.

B. Özel kutu.

c. Müşterinin logosunu yazdır.

d. Ürün hakkında diğer fikirleriniz, tasarlamanıza ve üretime sokmanıza yardımcı olabiliriz. Yukarıdaki özelleştirilmiş hizmetler üretimden önce onaylanmalıdır.

5S: Ürünlerin kalitesini nasıl kontrol edebilirsiniz?

A: Şirketimiz çekirdek teknolojisine sahiptir, tüm ürünler CE sertifikasına sahiptir. Profesyonel mühendislerimiz var. İşçilerin çizimlere göre ürünler yapmaları kesinlikle gereklidir.Her bir işlemin teknik eğitmenleri vardır..QC denetçileri düzenli olarak üretimi denetleyecek. Üretim sırasında ürün performans testleri ve ürünler tamamlandığında kapsamlı kalite testleri yapacağız.
