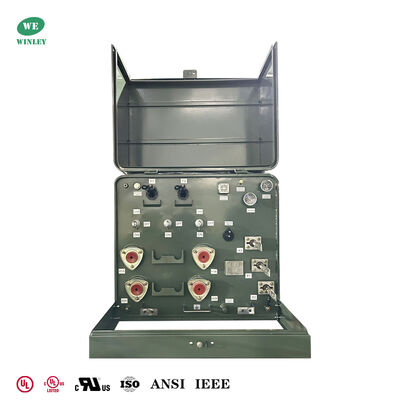

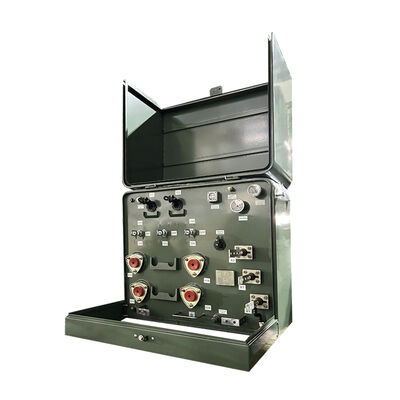

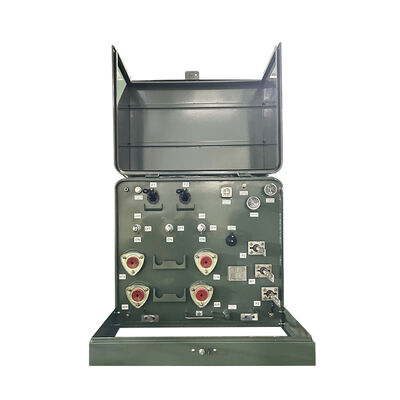

25KVA Tek Fazlı Köşk Tipi Transformatör 13.2kV - 240V, 304 Paslanmaz Çelik Tanklı

Marka Adı:	WINLEY
Model Numarası:	ZGD-25/13.2
Adedi:	1 birim
fiyat:	$1000-$10000
Paketleme Ayrıntıları:	Kontrplak Kasa
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL, ISO

Belge:

Transformatör tipi:

Ped monte transformatör

Kapasite:

25KVA

Birincil voltaj:

13200V veya Özelleştirilmiş

İkincil voltaj:

120/240V

Soğutma sınıfı:

KNAN; KNAN; Self-Cooled Kendinden Soğutmalı

Tank malzemesi:

304 Paslanmaz Çelik

Yeterlik:

%99.00

Verimlilik Standardı (lar):

DOE 2016 Standartlarını karşılıyor, ANSI/IEEE standartlarını karşılıyor

Yetenek temini:

1000set/ay

Vurgulamak:

25Kva Pad Montajlı Transformör

13.2kV - 240V Tek Fazlı Transformatör

304 Paslanmaz Çelik Tanklı Dağıtım Transformatörü

Ürün Tanımı

Konut Tipi Direğe Monte Transformatör Tek Fazlı 13.2kv - 240v Yağ Dolgulu Dağıtım Transformatörleri 304 SS Tank

WINLEY Electric tek fazlı direğe monte transformatör, IEEE, CSA ve DOE standartları gibi uluslararası standartlara uygun olarak tasarlanmıştır ve UL/cUL ve diğer sertifikaları almıştır. 333kVA'ya kadar nominal kapasite ve 34.5kV'a kadar birincil gerilim. Yeşil ve basit görünümüyle tek fazlı direğe monte transformatör, yerleşim alanlarında ve ticari mekanlarda kullanılabilir.

Temel Özellikler

13.200 V Delta primer ve 240/120 V sekonder ile güvenilir dağıtım için tasarlanmış 25 kVA direğe monte transformatör

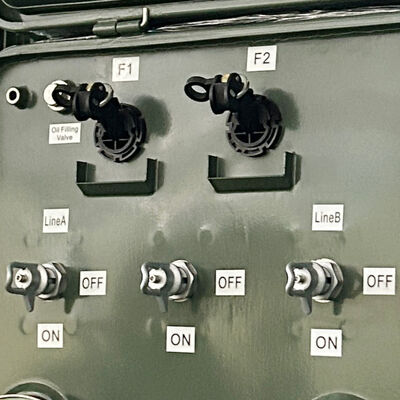

Esnek bölümlendirme ve güvenli canlı anahtarlama için üç adet 2 konumlu yük kesme anahtarı (LBS) içerir

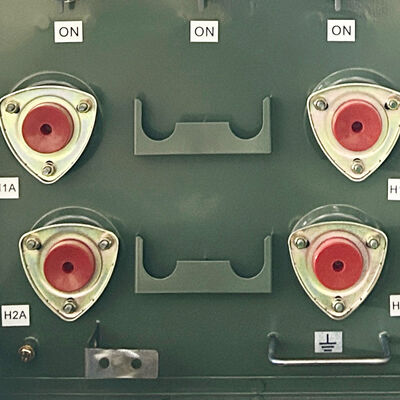

Bağlantıları basitleştirmek ve faz erişilebilirliğini iyileştirmek için dört adet yüksek gerilim burcu
304 paslanmaz çelik yağ dolgulu tank, üstün korozyon direnci, daha uzun hizmet ömrü ve minimum bakım sağlar

Teknik Özellikler

Parametre	Değer
Transformatör Tipi	Direğe Monte
Faz	Tek Fazlı
Kapasite	25 kVA
Vektör Grubu	II6
Birincil Gerilim	13200V
İkincil Gerilim	240/120V
İkincil Fazör	Çift Sargılı Tek Fazlı
Frekans	60 Hz
Sıcaklık Artışı	65°C
Soğutma Sınıfı	KNAN; Kendinden Soğutmalı
Verimlilik Standardı(lar)ı	DOE 2016 Standartlarını Karşılar, ANSI/IEEE Standartlarını Karşılar
Sargı Malzemesi	Bakır
Ortam Sıcaklığı Derecesi	40°C
Ses Seviyesi	48 dBA
Tank Malzemesi	304 Paslanmaz Çelik

Test Prosedürleri

Tüm transformatörler, geçerli ANSI, IEEE ve NEMA'nın en son revizyonuna uygun olarak test raporlarıyla sıkı bir şekilde test edilir.

Sızdırmazlık testi
Polarite ve faz ilişkisi
Direnç
Yüksüz kayıplar ve uyarma akımı
Yük kayıpları ve empedans
Uygulanan gerilim
Endüklenen gerilim
Tam dalga darbesi
Oran testi

Ürün Özellikleri

Derecelendirme (kVA)	Yüksek Gerilim (kV)	Yüksüz Kayıp	Yüklü Kayıp	Yükseklik (mm)	Derinlik (mm)	Genişlik (mm)	Yağ Ağırlığı (kg)	Toplam Ağırlık (kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 veya diğerleri	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Üretim Süreci
