1500 KVA Üç Fazlı Pad Montajlı Transformör 7 Seviye Çevre dışı Tapping Multi-Voltaj Adaptasyonu ve Yerleştirme Porselen Bushing

Marka Adı:	WINLEY
Model Numarası:	ZGS-1500/35
Adedi:	1 birim
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Kontrplak Kasa
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Transformatör tipi:

Ped monte transformatör

Üç aşama

Besleme tipi:

Döngü beslemesi

Kapasite:

1500KVA

Birincil voltaj:

34.5KV

İkincil voltaj:

208y/120

Soğutma sınıfı:

Onan; Kendi kendine soğutulmuş

Verimlilik derecelendirmeleri:

DOE 2016, CSA, ANSI/IEEE

Yetenek temini:

1000set/ay

Vurgulamak:

7 Kademeli Devre Dışı Kademe Ayarlı Pano Tipi Trafo

Çoklu Gerilim Uyarlamalı Yağlı Tip Trafo

Topraklama Porselen İzolatörlü Üç Fazlı Trafo

Ürün Tanımı

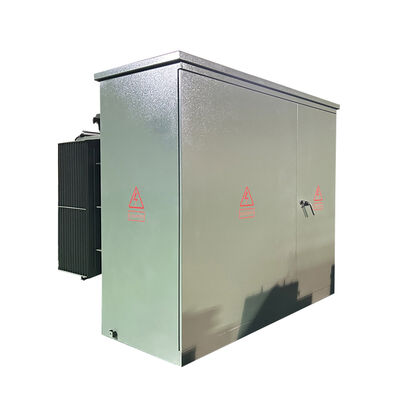

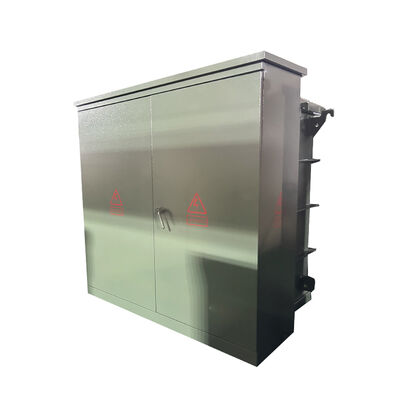

1500kVA Üç Fazlı Pad Montajlı Transformör Yağı Daldırılmış Adım Aşağıya 34500v 208v 120v Ölü Ön Pad Montajlı Transformör

WINLEY'nin 1500kVA üç fazlı bantlı transformatörü, verimli ve güvenilir elektrik aktarımı için tasarlanmış yüksek performanslı bir güç dağıtım ekipmanıdır.

Bir döngü besleme yapısını benimseyerek, çeşitli endüstriyel, ticari ve konut alanlarının güç kaynağı ihtiyaçlarını karşılayan hem kapalı hem de açık hava kurulum senaryoları için uygundur.

Çok yönlü çok voltajlı adaptasyonu, ANSI uluslararası standartlarına sıkı uyumu, güvenilir UL/cUL sertifikası,ve daha fazla güvenlik için özel topraklama porselen kabuğu - hepsi birlikte güvenlik gerektiren modern güç dağıtım sistemleri için en iyi seçim yapar, uyumluluk ve güvenilirlik.

Ana teknik özellikler

- Hayır, hayır.	Ayrıntılar	Birim	Spesifikasyon
1	Türü	~	bantlı, döngü besleme
2	İsimlendirilmiş kapasite	KVA	1500
3	Fase numarası	~	3
4	Birincil voltaj	V	34500
4	Birincil kabuklama	~	(6) 35KV sınıf 200A Bakır tek parça kabuk + (1) H0 Porselen kabuk
4	BIL	KV	150
5	İkincil gerilim	V	208Y/120
5	İkincil kabuk	~	(4) 10 delikli kazık
5	BIL	KV	30
6	Tıklama türü	~	devre dışı
7	Tapping aralığı	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Soğutma yöntemi	~	ONAN
9	İsimlendirilmiş sıklık	Hz	60
10	Vektör grubu	~	Dyn1
11	İzolasyon sınıfı	~	A
12	Sıcaklık artışı	°C	65/60 (bükme/üst yağ)

Teknik çizimler

Standart Yapılandırma

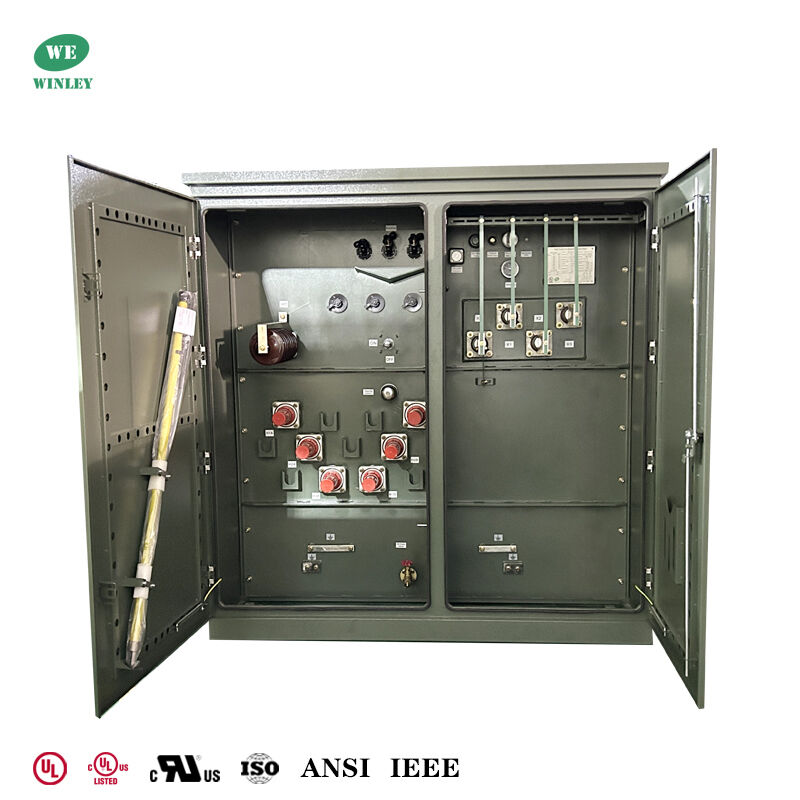

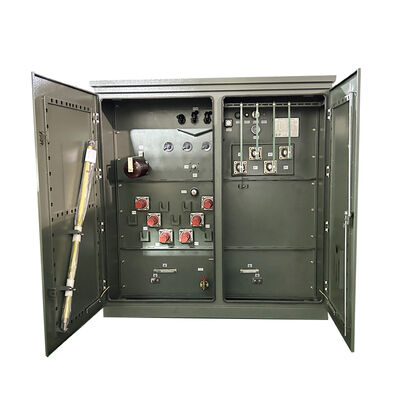

Transformör, aşağıdakileri içeren güvenli ve istikrarlı çalışmayı sağlamak için kapsamlı bir aksesuar seti ile donatılmıştır:
2 pozisyonlu kesme düğmesi
HV (Yüksek Voltaj) tarafında örnekleme valfi ile drenaj

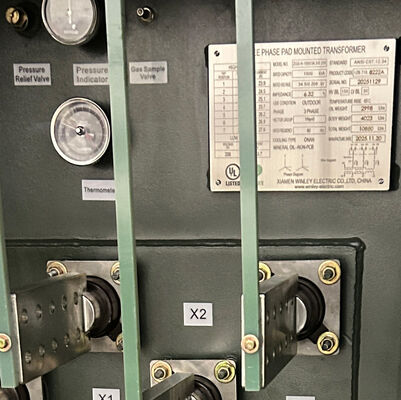

Sıcaklık ölçer
Sıvı seviye ölçer
Basınç vakum ölçer
Basınç azaltma valfi
Bayonet sigortası ve HV tarafındaki akım sınırlama sigortası
36KV, ISO anahtarı olan yağ kapalı
H0 topraklama porselen kabuğuyla eşleşen özel topraklama terminali: Kutuyla sıkı bir bağlantı sağlar, temas direncini azaltır,ve sürekli ve güvenilir topraklama performansını garanti eder.

Ana Ürün Özellikleri

Bu transformatörün en önemli avantajlarından biri, 7 seviyeli devre dışı bağlantı aralığıdır (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V).Bu geniş voltaj aralığı, ekipmanların farklı şebeke voltaj dalgalanmalarına ve çeşitli uygulama senaryolarına sorunsuz bir şekilde adapte olmasına izin verir - yüksek voltaj talepleri olan endüstriyel parklar için olsun, istikrarlı orta gerilim kaynağı gerektiren ticari merkezler veya standart düşük gerilim ihtiyaçları olan konut alanları.Devre dışı bağlantı tasarımı, genel güç kaynağını kesmeden güvenli ve uygun bir gerilim ayarlaması sağlar, karmaşık güç şebekesi ortamlarında transformatörün esnekliğini ve uygulanabilirliğini büyük ölçüde arttırır.

Yerleştirme Porselen Kabukla Güvenlik Artırıldı

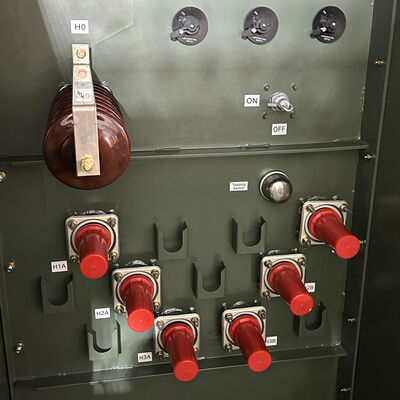

Özel H0 topraklama porselen kabuğu, çok katmanlı koruma ile önemli bir güvenlik özelliğidir:
Üstün yalıtım: Yüksek saflıklı seramik, ≥1000MΩ direnç (25°C), kısa devreye girmekten kaçınmak için terminalleri yalıtır.
Güçlü uyarlanabilirlik: Kirliliğe karşı kaplama, sert elementlere karşı dayanıklı, -40 °C ~ 85 °C / ≥ 95% nemde istikrarlıdır.
Güvenilir Bağlantı: Kesinlikle iç delik bakır terminallerle eşleşir, ≤0.01Ω direnç, hızlı hata akımı boşaltması.
Uzun Yaşam Süresi: Seramik (kulanmaya / yaşlanmaya dayanıklı, UL94 V-0), ≥ 20 yıl hizmet, bakım maliyetlerini düşürür.

Ayrıntılı özellikler

İsimlendirilmiş Güç (KVA)	Yüksek voltaj (KV)	Düşük Voltaj (V)	Yüksüz kayıp (W)	Yüklü Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişlik (mm)	Ağırlık (kg)	Ağırlık (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 veya diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	280	2200	1530	980	1510	989	2180
300KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	480	3650	1680	1080	1660	1415	3119
500KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	680	5100	1790	1160	1810	1905	4200
750KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	980	7500	2030	1300	2030	2755	6074
1000KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	1150	10300	1854	1549	1651	3235	7132
1500KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	1640	14500	2150	1570	2210	5835	12864
2000KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	2160	20645	2220	1600	2380	6430	14175
2500KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	2680	23786	2330	1650	3070	8865	19544
3000KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	3300	30300	2460	1850	3260	11300	24912
3735KVA	Yukarıdaki gibi.	Yukarıdaki gibi.	4125	37875	2680	2060	4080	14400	31746

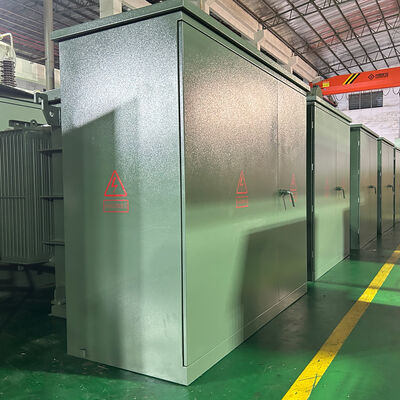

Üretim süreci
