1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri

Marka Adı:	WINLEY
Model Numarası:	ZGS-1500/0.48
Adedi:	1 birim
fiyat:	$5000-$100000
Paketleme Ayrıntıları:	Kontrplak Kasa
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

UL/cUL,CE,ISO

Belge:

Transformatör tipi:

Ped monte transformatör

Üç aşama

Besleme tipi:

Radyal Besleme

Kapasite:

1500KVA

Birincil voltaj:

İkincil voltaj:

416Y/240

Soğutma Yöntemi:

Sarma malzemesi:

Bakır

Yetenek temini:

1000set/ay

Vurgulamak:

1500kva üç fazlı transformatör

Yağ dolusu bantlı transformatör

480V ila 240V güç transformatörü

Ürün Tanımı

1500kva Üç Fazlı Direğe Monteli Transformatör Yağ Dolgulu Alçak Gerilim 480V - 240V Canlı Ön Elektrik Güç Transformatörleri

Bu 1500 kVA, üç fazlı, direğe monte edilmiş yağlı transformatör, 480 V primer ve 416Y/240 V sekonder ile Kuzey Amerika IEEE/ANSI standartlarına göre tasarlanmıştır. FR3 yangın geciktirici ester yağı ve bakır sargılara sahiptir.

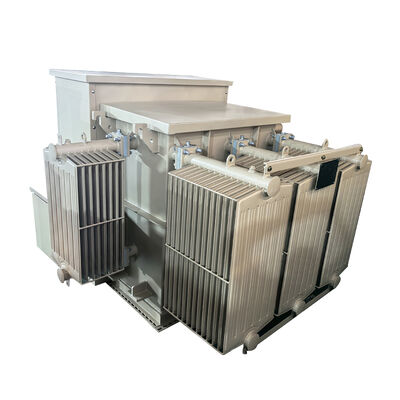

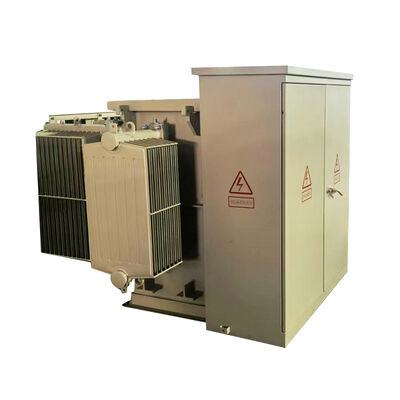

Ürün fabrika fotoğrafları

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 0

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 1

Winley Electric'in Kuzey Amerika pazarı için ürettiği üç fazlı transformatörler, kapsamlı bölgesel deneyimle desteklenen güvenilir, yüksek kaliteli güç çözümleri sunarak UL ve cUL sertifikalıdır.

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 3

Teknik çizimler

Üç fazlı direğe monte transformatör, yük anahtarını ve sigortayı transformatörün yüksek gerilim tarafına, transformatörün çekirdeği ve sargılarıyla aynı yağ tankına daldırır, gelişmiş yapı, güvenilir performans, enerji tasarrufu ve tüketim azaltma, esnek kullanım, güçlü uyarlanabilirlik ve ekonomik avantajlar sağlar.

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 4

Ana veriler

No.	Öğe	Birim	Gereksinim
1	Tip	~	yağlı, direğe monte
2	Nominal kapasite	kVA	1500
3	Faz Sayısı	~	3
4	Primer Gerilim	V	480
5	Primer burç	~	(3) 8 delikli kürek
6	Sekonder Gerilim	V	416Y/240
7	Sekonder burç		(4) 8 delikli kürek
8	Soğutma yöntemi	~	KNAN
9	Nominal frekans	Hz	60
10	Vektör grubu	~	Dyn1
11	Yalıtım sınıfı	~	A
12	Sıcaklık artışı	K	65
13	yalıtım sıvısı malzemesi	~	FR3 yağı
14	Servis koşulu	~	dış mekan
15	Standart	~	IEEE ANSI C57.12.00

Standart Özellikler

• 60 Hz çalışma.
• 65°C ortalama sargı yükselişi.
• Radyal ve döngü besleme düzenlemeleri.
• HV terminallerinin ölü ve canlı ön tipi.
• HV BIL 45 – 150 kV (Ölü Ön) 200 kV (Canlı Ön).
• LV BIL 30 – 60 kV.
• Alçak gerilim kapısının üç noktalı mandalı.
• Alçak gerilim kapısı açılmadan açılamayan yüksek gerilim kapısı.
• Sert çelik bölme.
• Kapaktan tabana kaynaklı transformatör tankı.
• Kalıcı isim plakası.
• Bir inç NPT boru başlığı dolum hükmü.
• ANSI tank topraklama pedleri.
• Bir inç tahliye vanası ve örnekleyici.
• Otomatik basınç tahliye vanası (35 SCFM).
• Nominalin üzerinde ve altında (2) %2,5 tam kapasiteli kademeli kademe değiştirici.
• Transformatör tankı kapağında bir adet 10”x18” (veya 14”x25”) el deliği.
• Zeytin yeşili renge boyanmıştır.
• En son ANSI standartlarına uygun olarak tasarlanmış, üretilmiş ve test edilmiştir

Şartname

Nominal Güç (KVA)	Yüksek Gerilim (KV)	Alçak Gerilim (V)	Yüksüz Kayıp (W)	Yüklü Kayıp (W)	Yükseklik (mm)	Derinlik (mm)	Genişlik (mm)	Ağırlık (kg)	Ağırlık (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 veya diğerleri	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Üretim süreci

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 5

1500kva Üç Fazlı Pad Montajlı Transformör Yağla Doldurulmuş Düşük Voltaj 480V 240V Canlı Ön Elektrik Gücü Transformörleri 6
