2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü

Marka Adı:	WINLEY
Model Numarası:	S-2000/35
Adedi:	1 birim
fiyat:	$5000-$150000
Paketleme Ayrıntıları:	Kontrplak Kasa
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE,ISO

Alt istasyon transformatörü

Kapasite:

2000/2300/2576KVA

Birincil voltaj:

34500Y/19920

İkincil voltaj:

480Y/277

Soğutma sınıfı:

Onan/onaf

Sıcaklık artışı:

55/65K

Vektör grubu:

YnYn0

Standart:

ANSI/IEEE C57.12.00

Yetenek temini:

500set/ay

Vurgulamak:

2000kva alt istasyon güç transformatörü

ONAF basamak aşağı transformatör 34

5kv

Ürün Tanımı

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü

Özetleme

Alt istasyon, elektrik şebekesindeki elektrik aktarımını ve dağıtımını kolaylaştıran kritik bir düğümdür. Alt istasyonlar, transformatörler,devre kesiciler, anahtarlar ve izleme sistemleri. Onların temel amacı voltaj düzeylerini ayarlamak, güç akışını yönlendirmek ve sistemin istikrarını ve güvenliğini sağlamak.

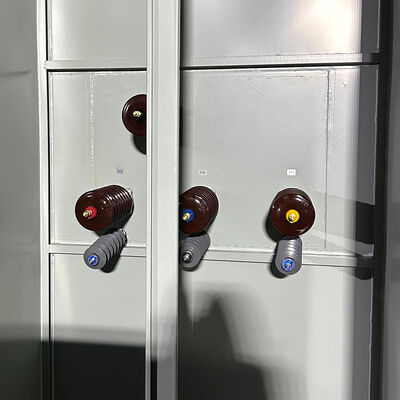

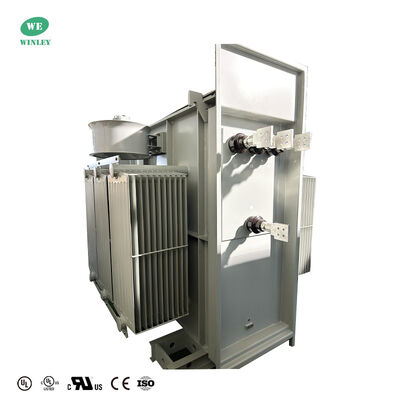

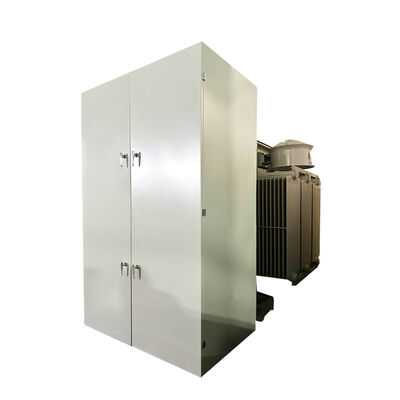

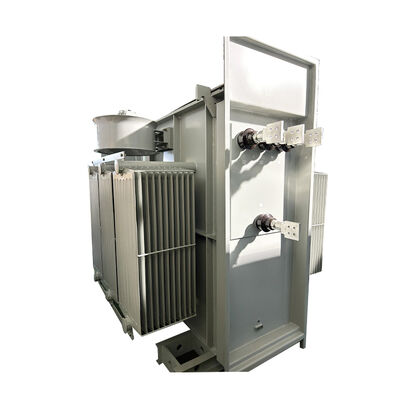

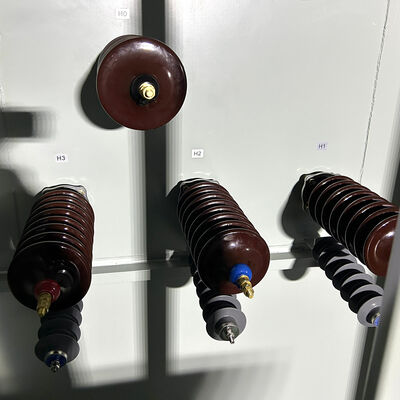

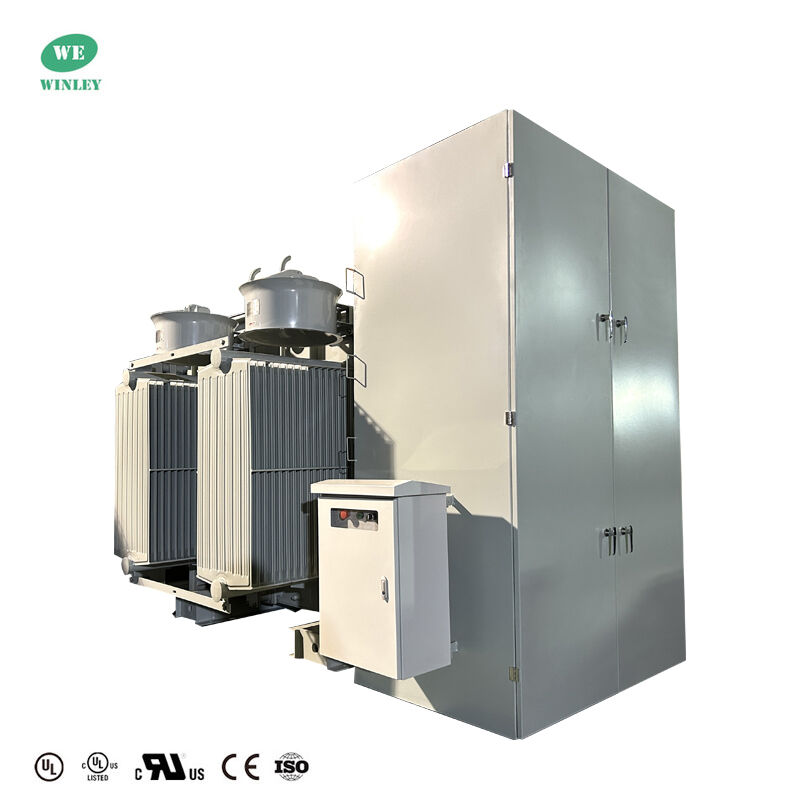

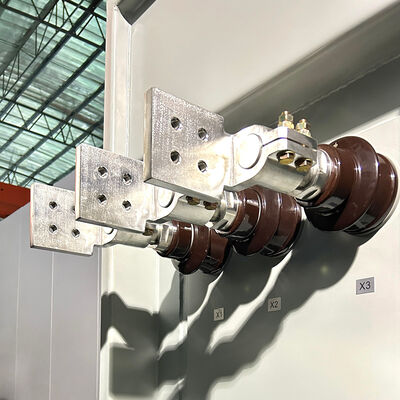

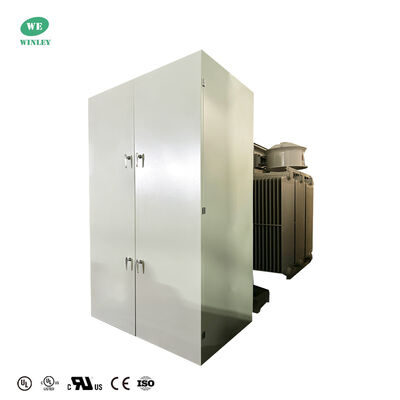

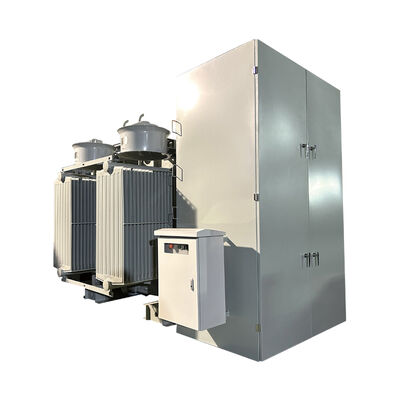

Ürün Fotoğrafları

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü 0

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü 1

WINLEY Electric'in alt istasyon transformatörleri, 150KVA'dan 63MVA'ya kadar kapasiteye ve genellikle 2.4KV'den 69KV'ya kadar olan gerilim aralığına sahip ANSI/IEEE ve IEC standartlarını karşılamak üzere tasarlanmıştır.Düşük kısmi boşaltma özelliğine sahiptirler., düşük kayıp, düşük gürültü, hafif ağırlık ve uzun hizmet ömrü.

Ana Veriler

- Hayır, hayır.	Ürün	Birim	Gerekli
1	Türü	~	yağ türü
2	İsimlendirilmiş kapasite	KVA	2000/2300/2576
3	Fase numarası	~	3
4	Birincil Voltaj	V	34500Y/19920
5	İkincil Voltaj	V	480Y/277
6	Tapping aralığı	~	±2*2.5
7	Soğutma yöntemi	~	ONAN/ONAF
8	İsimlendirilmiş sıklık	Hz	60
9	Vektör grubu	~	YNyn0
10	İzolasyon sınıfı	~	A
11	Sıcaklık artışı	K	55/55 ((Fn) /65 ((Fn)
12	İmpedans	%	6.5
13	Kablolama malzemesi	~	Alüminyum
14	Çekirdek malzemesi	~	silikon çelik
15	yalıtım sıvı malzemesi	~	Mineral yağ
16	Servis durumu	~	Dışarıda

Teknik çizimler

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü 3

Standart Spesifikasyonlar

LBOR anahtarı
Dış Kilitlenebilir Ölçüler, Bayonet Sigortaları ve Değiştirici
Sıvı sıcaklık ölçer (Dial tipi termometre)
Dış kilitlenebilir drenaj ve örnekleme valfi
Sıvı seviyesi ölçer
Basınç vakum ölçer
Basınç Alçaltma Valfı
DOE 2016 Verimlilik
Tüm paslanmaz çelik donanımları

İsteğe bağlı özellikler

Alarm bağlantıları olan ölçüm cihazları
Fan Paketi
Elektrostatik kalkanla iki yönlü (Adım yukarı)
Yakın birleştirme için boğaz bağlantısı
Kilitlenebilir kutuda dış drenaj ve örnekleme valfi
Kaydırma Montajı Seçenekleri
K-Faktör K-13'e kadar
T-OP konektörlerine izin vermek için genişletilmiş kabine derinliği
Çift Voltajlı
FR3
Inert gaz yağı koruma sistemi (yüksek voltaj)
Fan Paketi (Yüksek Voltaj)

ÜRÜCÜ SPECIFICATION'ı

İsimlendirilmiş Kapasite	Yüksek Voltaj	Düşük Voltaj	Bağlantı sembolü	Kısa devre bağımsızlığı	Yük kaybı yok	Kargo kaybı	Boyut	Ağırlık
(kVA)	KV	(V)		(%)	(W)	(W)	WHD(mm)	(Kilo)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV ya da diğerleri	208/120V 480/277V 600V 12470V 13200V 13800V ya da diğerleri	Dyn1 Ynyn0 Dyn11 DD0 Ynd11 ya da diğerleri	2.7 3.1 4.35 5.75 6	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü 4

2000kva Alt İstasyon Güç Transformörü ONAF Adım Aşağı 34.5kv 480v Elektrik Alt İstasyon Transformörü 5
